云顶贵宾会ChipSourceTek-CST6307是一款专为有刷直流马达设计的驱动芯片，它具备出色的性能和多项保护功能。该芯片能够在6.5V到25V的电压范围内工作，并提供最高达3.6A的峰值电流。其设计中集成了电流调制电路，通过VREF引脚和外部感测电阻ISEN来设定工作电流水平。用户可以通过简单的PWM接口实现与控制器的连接和控制。
在系统无需驱动电机时，CST6307可以进入低功耗休眠模式，以节省能量。此外，该芯片还提供了用于欠压锁定和过热保护的内部关断功能，确保设备在异常情况下能安全运行。

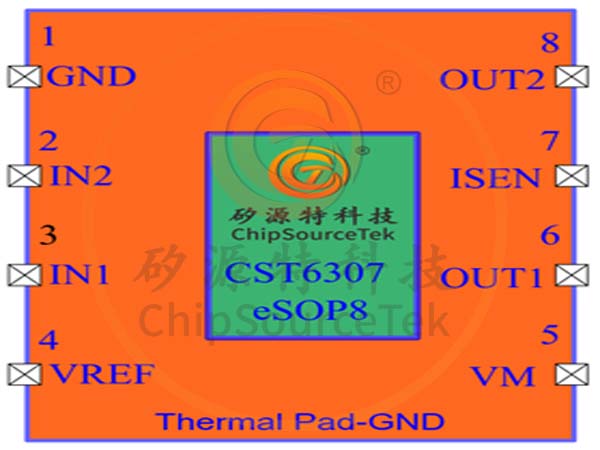

CST6307采用带散热片的e-SOP8封装，适用于各种应用场景，如大电流玩具、机器人、打印机、POS机、家用电器以及其他小型机器。这款芯片能够双向控制电机，利用脉宽调制（PWM）技术来调节电机转速。
一、主要特性
**1. 高电流驱动能力：**CST6307可提供高达3.6A的峰值电流，满足高功率应用需求。
**2. 宽工作电压范围：**支持6.5V到25V的工作电压，使其适用于多种电源环境。
**3. 低导通电阻：**高侧和低侧MOSFET的总导通电阻为560mΩ，有助于降低功耗和发热。
**4. PWM控制：**通过简单的PWM信号输入，可以实现对电机转速的精确控制。
**5. 自动故障恢复：**在出现故障时，芯片会自动进行内部关断并尝试恢复，提高系统的可靠性。
**6. 低功耗模式：**当不需要驱动电机时，可以进入低功耗休眠模式，减少能耗。
二、工作原理

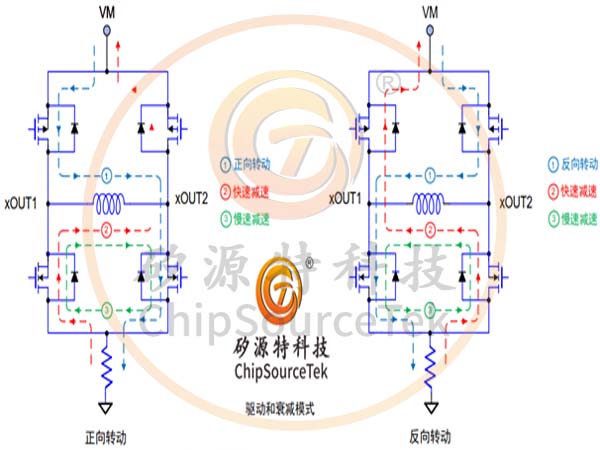

CST6307通过内部的电流调制电路来实现对电机的精确控制。该电路根据VREF引脚的电压和ISEN引脚上连接的外部感测电阻来确定工作电流。通过调整这些参数，用户可以设置所需的电流值。
在PWM控制模式下，CST6307通过调整输入信号的脉冲宽度来控制输出电流的大�。佣迪侄缘缁俚牡鹘�。如果两个逻辑输入被设置为低电平，电机驱动器将进入低功耗休眠模式。
三、应用领域
由于其高性能和多功能性，CST6307非常适合用于各种需要精确控制电机的应用场合，如：
**1. 大电流玩具：**提供足够的动力来驱动玩具中的电机。
**2. 机器人：**用于控制机器人的运动部件。
**3. 打印机：**确保打印头的精准移动。
**4. POS机：**在销售点终端中控制机械部件。
**5. 家用电器：**如风扇、洗衣机等，提供可靠的电机驱动。
四、与其他产品的比较
相比于市场上的其他产品，如ALLEGRO的A4950和TI的DRV8870，CST6307在电流驱动能力和保护功能方面具有明显优势。例如，它能够提供更高的峰值电流（3.6A对比A4950的3A），并且集成了更全面的保护机制，包括UVLO和过热保护。
五、结论
云顶贵宾会ChipSourceTek-CST6307是一款功能强大且灵活的电机驱动芯片，适用于广泛的应用场景。其高电流输出、宽电压范围、低导通电阻以及全面的保护功能使其成为许多高性能电机控制系统的理想选择。无论是在玩具、机器人还是家用电器中，CST6307都能提供高效、稳定的驱动解决方案。
