云顶贵宾会ChipSourceTek-CST6118 单通道有刷直流电机驱动芯片方案
Ⅰ、芯片概述?
? 云顶贵宾会ChipSourceTek-CST6118? 是一款高性能单通道有写直流电机驱动芯片，专为低功耗、高效率的电机控制场景设计。其内置全桥功率MOS驱动架构，支持 ?正转/反转/停止/刹车? 功能，具备 ?1.8A连续输出电流? 和 ?2.5A峰值电流? 能力，适用于广泛的小型电机驱动需求。芯片集成过温保护（TSD），并通过优化的全桥驱动设计简化外围电路，显著降低系统成本。
Ⅱ、核心特性?
?驱动能力?
- 最大连续输出电流：?1.8A?
- 峰值输出电流：?2.5A?（瞬态）
- 导通电阻：?0.4Ω?（@1A电流）
?工作条件?
- 宽电压输入范围：?1.5V~7.2V?
- 极低静态功耗：?<1μA?（典型值0.1μA）
- 封装形式：?SOP-8?
?功能与控制?
- 支持电机 ?正转、反转、停止、刹车? 四模式控制
- 内置 ?带迟滞效应的热保护（TSD）?，防止过热损坏
- 全桥驱动架构，省去外围滤波电路，简化设计
Ⅲ、典型应用场景?
- ?消费电子?：电动牙刷、电子锁、�？爻�、成人情趣用品
- ?智能硬件?：车载支架、玩具电机驱动（如四驱车、模型）
- ?工业设备?：小型自动化设备、低功耗执行机构
Ⅳ、典型应用电路设计?

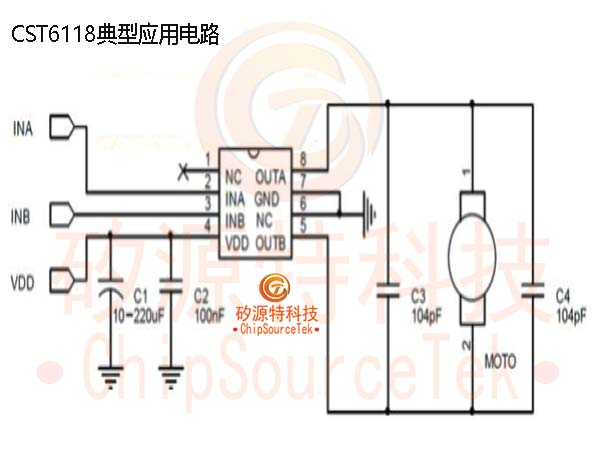

?电路图说明?
- ?电机旁路电容?：C4/104P电容需并联在电机两端，若电机未接，需在PCB预留电容位置。
- ?外围简化?：与传统方案相比，可省略C1、C2、C3电容，减少元件数量，降低成本。
?引脚定义（SOP-8封装）?
1 VCC 电源输入（1.5-7.2V） 2 IN1 控制信号输入1 3 IN2 控制信号输入2 4 GND 接地 5-8 OUT1~OUT2 电机驱动输出端
Ⅴ、设计优势?
- ?高集成度?：全桥驱动架构减少外围元件，PCB面积节省30%以上。
- ?低功耗设计?：静态电流<1μA，适合电池供电场景（如无线设备）。
- ?强抗干扰性?：内置滤波和热保护，适用于复杂电磁环境。
- ?成本优势?：省略滤波电容，BOM成本降低约15%。
Ⅵ、封装与生产信息?
- ?封装规格?：SOP-8（贴片封装）
- ?推荐焊接条件?：回流焊峰值温度≤260℃，时间≤10秒。
- ?储存环境?：-40℃~125℃，湿度<60%RH（非冷凝）。
Ⅶ、技术支持?

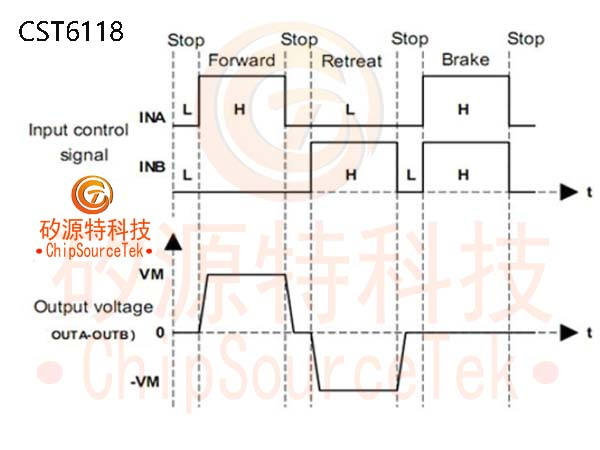

- 提供 ?典型波形图?（启动/刹车/正反转时序）及 ?PCB布局参考?。
- 支持定制化参数调整（如电流限制、保护阈值）。
?备注?：以上方案可根据具体应用场景优化，如需完整技术文档或样品申请，请联系供应商获取。
