如何用两个LTK53107实现高性价比 2X10W升压双声道方案
发布时间：2024-10-22 09:47:52 浏览：987次
如何用两个LTK53107实现高性价比 2X10W升压双声道方案

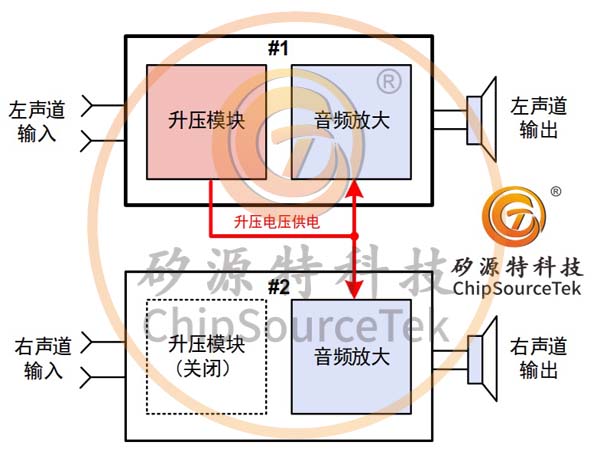

通过两个小体积、大功率自带升压单声道LTK53107的搭配，利用其中一个的升压给另一个直接供电，在节省一套外围升压配套电路的同时，可以实现双声道自带升压2X10W的功率，从而提供高性价比的立体声方案。 LTK53107芯片内部集成了升压�？楹鸵羝捣糯蟮缏罚痉桨咐昧礁鯨TK53107，如Fig.1所示，#1的升压系统除了 给自身功放供电以外，直接给另外一个LTK53107（#2）供电，同时#2的升压�？榇τ诠乇兆刺ㄎ扌柰馕涮咨沟� 器件），从而只需要 #1一套外围电感和肖特基二极管，即可实现大功率双声道自带升压输出方案。
? LTK53107采用ESSOP-10小体积封装，两颗LTK53107占用较小PCB面积。
? 两个LTK53107只需要一套外围升压器件电感和肖特基二极管，优化了整体方案的外围元器件。
? LTK53107具有AB/D类可切换功能，可以解决市场较大功率（2X10W）双声道自带升压缺乏AB类的问题。
? LTK53107具有较强升压电流能力，提供瞬间8A的输入电流，可以满足双声道功率要求。
? 左右声道各自分立，具有更好的立体声通道抑制串扰的性能，优异的功率失真可以更好地满足客户对立体声音质的要求。

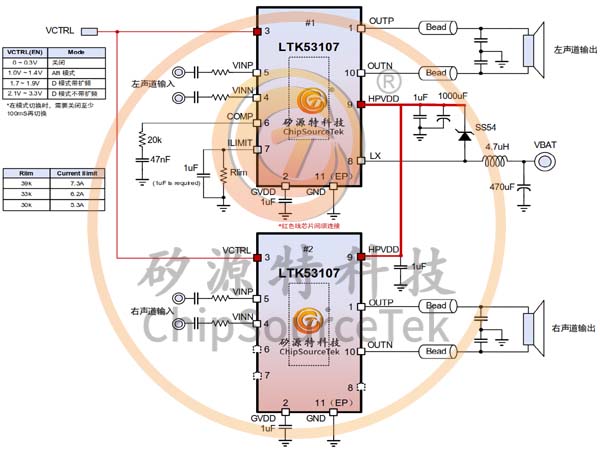

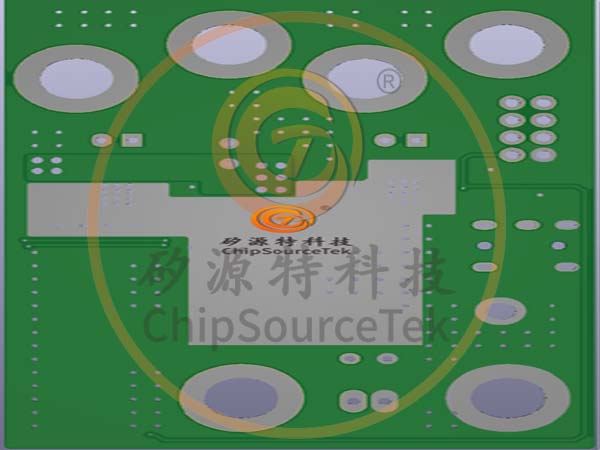

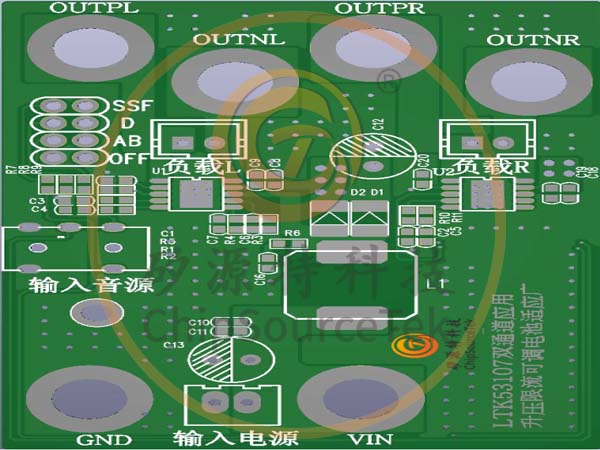

为了更好的说明该应用方案，Fig.2 示意了#1和#2 两个LTK53107的组合实现电路，如下：
1、#1和#2 的VCTRL（Pin3）需要连接一起，作为整个系统的使能控制脚（可以控制AB、D切换，但需要注意模式
2、#1 有完整的外围电路（包含升压配套器件），升压后的HPVDD，同时直接连接到#2 的HPVDD（Pin9）。
4、电流能力可以通过#1的 ILIMIT脚位的Rlim电阻设定，通常不建议超过43kΩ。5、连接ILIMIT的电容建议大于等于1uF，要注意电容值太小会导致较大的启动电流，对系统造成损坏。
VBAT=3.7V, AV=26dB, TA= 25oC (典型情况)

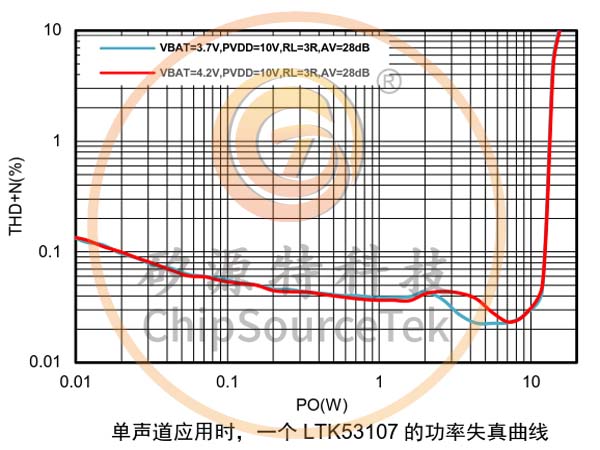

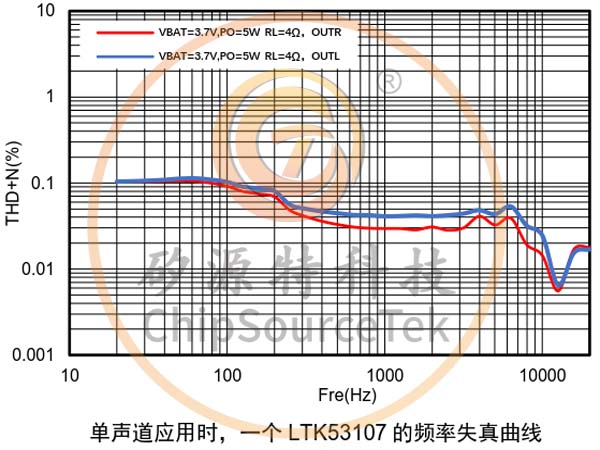

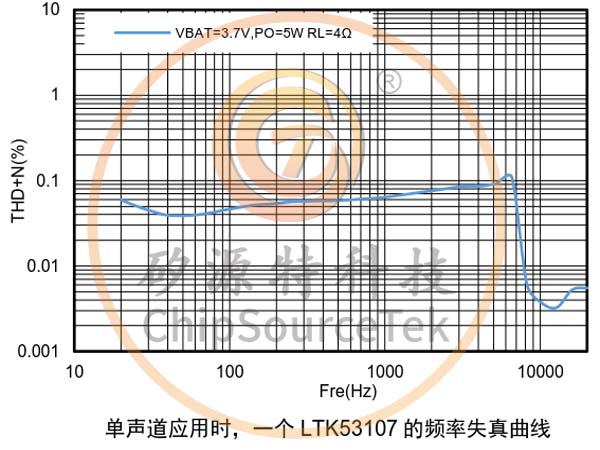

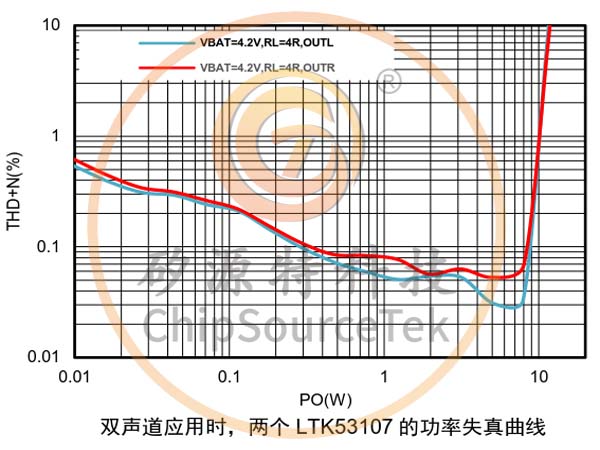

LTK53107 无论在单声道应用，还是在双声道应用，都可以在全频率范围提供优异的失真特性，满足客户对功率失 真的要求
