我们已经知道交流电有以下性质：
1.大小和方向均做周期性变化，平均值为零；有三要素：幅值、角频率、初相位；
2.描述交流电的方式有瞬时值表示法、波形图、有效值、矢量法；
3.不同的交流电之间可能同相、反相、正交，或者相差某个角度；
4.交流电通过电阻、电感、电容以及它们的组合电路，所表现出来的性质不同，主要反映在相位、阻抗、功率上；
以上四点和直流电均不同，因此交流电在计算上有自己的公式、方法、性质。
好了，回顾了上述问题之后就可以进行以下学习了；电阻、电感、电容的差别之处在以下6个方面，我们逐一进行讲解，对比。
一、电阻
1.瞬时值关系式：u=RI，也就是通过电阻的电压等于通过的电流与电阻的乘积，注意这个公式里面的u、i均是小写；这个公式中实际使用当中很少用到，它反映的是电压和电流的瞬时值关系；
2.有效值关系：电阻等于电压与电流的比值，注意这里的电压和电流均是有效值，这个是非常实用的公式，我们应该掌握，它和直流电路的计算方式是一样的；
3.阻抗：电阻的阻抗就是电阻，怎么听起来这么别扭呢？我们前面讲过，阻抗包括电阻、感抗、容抗，是针对不同的电抗元件而言的，这是交流电特有的；

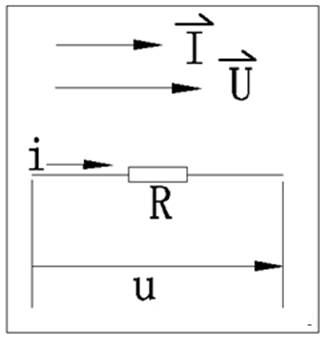

4.矢量图，从图上可以看出，加在电阻上的电压和电流是同相关系；
5.功率,等于电压与电流的积，或者电流的平方与电阻的积，P=UI,单位瓦特（W），这个功率叫有功功率，就是实实在在的消耗了电能的功率，这是电阻特有的，它就是一个耗能元件；
这是值；
二、电感L
1.瞬时值关系
也就是加在交流电上的电压与电流的变化率成正比，注意和电阻的瞬时值一样u、i均是小写；这个公式有价值，应记�。涣硗馐怯氡浠食烧龋皇潜浠恳膊皇枪潭ㄖ担庥氲缱璨煌�
2.有效值关系：加在电感上的电流与电压成正比，等于感抗，注意电压电流均是有效值，这个是非常实用的公式，我们应该掌握，它和电阻在形式上一致；

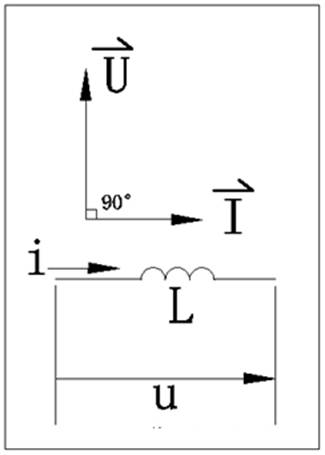

4.矢量图：从图上可以看出，加在电感上的电压超前于电流90°
5.功率,有功功率P=0，也就是电感的有功功率为零，它不是耗能元件，它是储能元件，其储能能力用无功功率表示QL=UI，等于电压与电流的积，或者电流的平方与感抗的积，,单位乏尔（var），这是其重要特点；
6.功率因数：由于加在电感上的电压超前于电流90°，也就是二者的相位差90°，那么cosφ=0；
三、电容C
1.瞬时值关系
也就是通过电容的电流与其两端的电压的变化率成正比，注意和电阻的瞬时值一样u、i均是小写；这个公式有价值，应记住；
2.有效值关系：加在电容上的电流与电压成正比，等于容抗，注意这里的电压、电流均是有效值，这个是非常实用的公式，我们应该掌握，它和电阻、感抗的计算式在形式上一致；
3.阻抗，电容和电阻、电感一样，也对电流有阻碍作用，其值的大小用容抗表示，f交流电的频率，C电容，通过这个公式我们可以看出，交流电的频率越大，容抗越�。绷鞯缙德饰悖菘刮尴薮螅饩褪堑缛莸母糁蓖ń蛔饔谩�

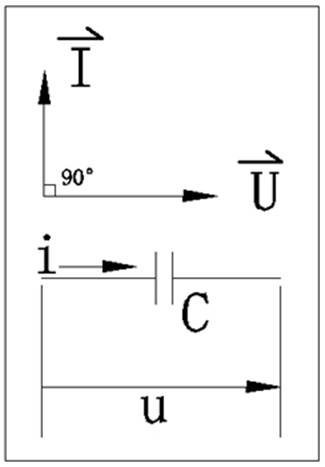

4.矢量图，从图上可以看出，加在电容上的电压滞后于电流90°
5.功率,P=0，也就是电容和电感的有功功率均为零，它也不是耗能元件，它和电感一样是储能元件，其储能能力用无功功率表示QL=UI，等于电压与电流的积，或者电流的平方与容抗的积，,单位也是乏尔（var），
6.功率因数，由于加在电容上的电压超前于电流90°，也就是二者的相位差90°，那么cosφ=0；
通过以上的分析，我们看出交流电通过电阻、电感、电容所表现出来的性质大不相同，正是这种差异，使得它们的组合性质多样化，表现出了丰富多彩的性质，在电子电路中得到了广泛的应用，比如选频、移相等。
