同步降压转换器已作为隔离式偏置电源在通信及工业市场得到认可。隔离式降压转换器或者通常所谓的 Fly-Buck? 转换器，采用一个耦合电感器代替降压转换器电感器，用以创建隔离式输出以及非隔离式降压输出。每个隔离式输出只需一个绕组、一个整流器二极管和一个输出电容器。可使用这种拓扑以低成本的简单方式生成多个半稳压隔离式或非隔离式输出。

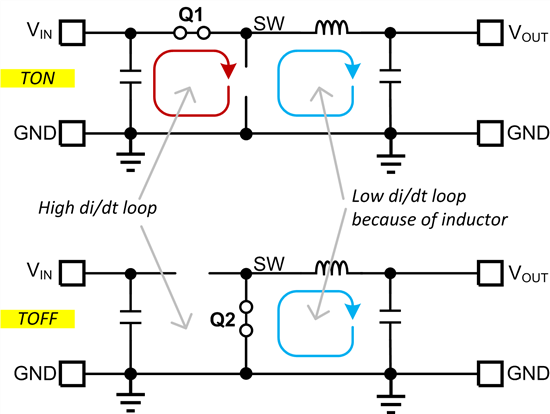

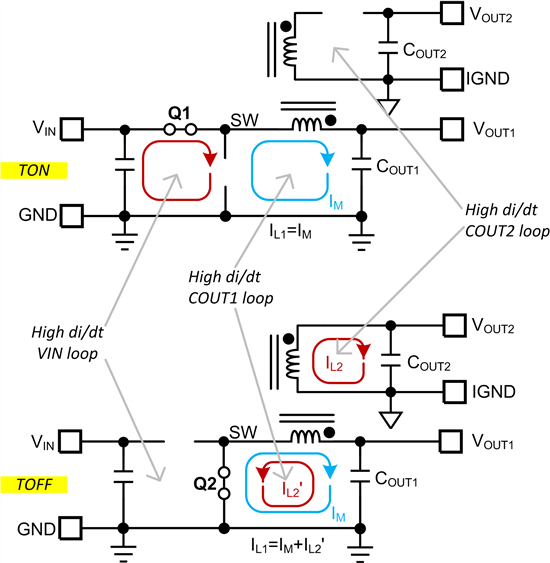

降压转换器和 Fly-Buck 转换器中存在一些主要电流差别。我们对降压转换器中的开关电流环路已经很熟悉了，如图 1 所示。包含输入旁路电容器、VIN 引脚、高低侧开关以及接地返回引脚的输入环路承载着开关电流。该环路应针对静音工作进行优化，达到最小迹线长度与最小环路面积。包含低侧开关、电感器、输出电容器以及接地返回路径的输出环路实际上承载着低纹波 DC 电流。虽然为实现低 DC 压降、低损耗和低稳压误差而让所有电流路径尽量最短非常重要，但该环路的面积并不像输入电流环路那么重要。

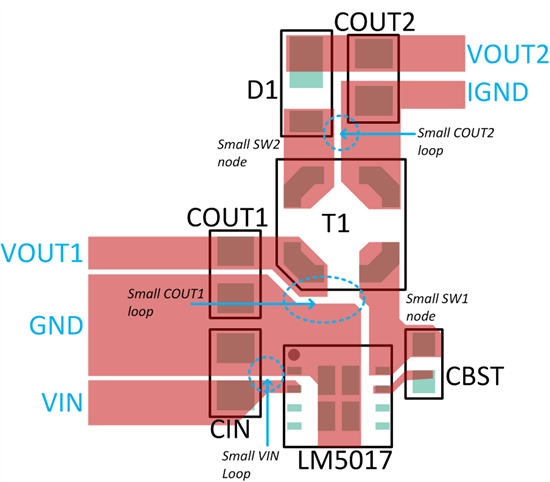

图 3 是融合本文指导内容的布局实例。与开关节点面积一样，一二次侧的高 di/dt 环路也可以进行最小化。
图 3.基于 LM5017 的 Fly-Buck 布局可对 di/dt 环路和高 di/dt SW1,2 节点面积进行最小化。
