NS4813概述：
NS4813是一款11W单声道AB/D类音频功率放大器，内置BOOST升压�？榈腁B/D类，工作模式可切换的单声道音频功放。NS4813可以通过电平设置切换AB/D类工作模式，以匹配不同的应用环境。PVDD采用自适应升压工作方式，在空闲模式和极轻负载下BAT直供PVDD，在重载情况下采用PVDD升压至固定7.5V。另外在 Class AB工作模式下PVDD不升压，采用BAT直供。在D类工作模式下，NS4813采用先进的技术，在全带宽范围内极大地降低了EMI干扰，最大限度地减少对其他部件的影响。其输出无需滤波器的PWM调制结构及反馈电阻内置方式减少了外部元件、PCB面积和系统成本。
NS4813工作在Class D类模式时可通过CTRL引脚电平配置工作在NCN（Non-Crack Noise）防破音模式。避免大功率过载输出对扬声器的损坏，在整个工作电压范围内提高音乐品质。
NS4813内置过热/过流/欠压保护等功能，有效地保护芯片在异常工作状况下不被损坏。NS4813提供标准的ESOP8封装。
NS4813特性：
推荐工作电压：3V-5.5V
内置 BOOST 升压，PVDD 自适应升压
电平设置 NCN ON/OFF 防破音功能使能
电平设置 Class AB/D 类工作模式切换
Class D 类模式时输出功率：
11W（VBAT=4.2V, 2? Load, THD+N=10%）
9W（VBAT=4.2V, 3? Load, THD+N=10%）
7.5W（VBAT=4.2V, 4? Load, THD+N=10%）
超低功耗关断功能
无需输出 LC 滤波器
内置过流/过热/欠压保护功能
NS4813提供 ESOP8 封装
NS4813应用：
蓝牙音响
扩音器
其他便携音响

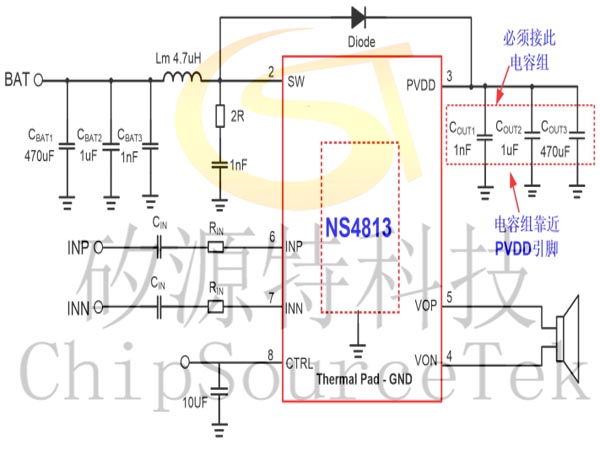

NS4813典型应用电路图：

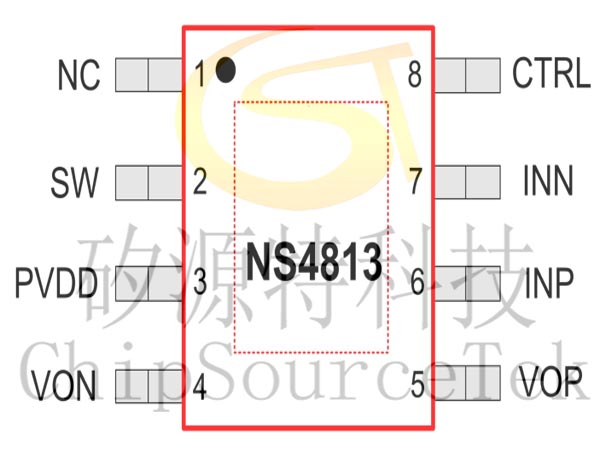

NS4813引脚分布：

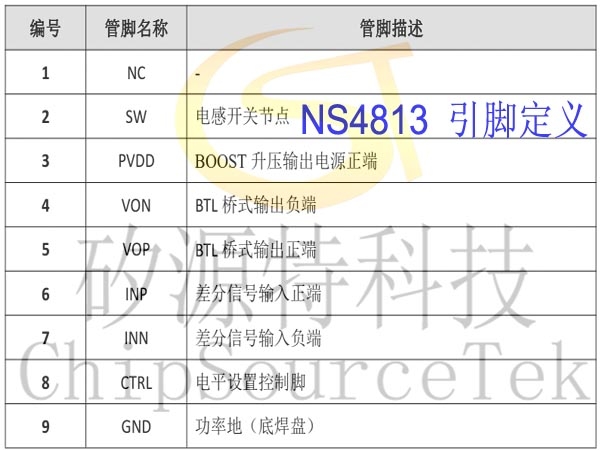

NS4813引脚定义：
NS4813封装图：
