CS8386E规格书下载
CS8386E概述：
CS8386E是一款内置BOOST升压�？榇�4种，AB/D切换功能，恒定2*4W输出功率 R类音频功率放大器. BOOST升压至5.6V可以为4Ω的负载提供2X4.0W的恒定功率.CS8386E在锂电池的供电电压范围内提供了极致的功率输出，使得CS8386E成为便携式音箱设备特剧是扩音器产品的最优选择。
CS8386E的全差分架构和极高的PSRR有效地提高了CS8386E对RF噪声的抑制能力．无需滤波器的PWM调制结构及内置的BOOST升压�？椋】赡艿募跎倭送馕� 件，另外CS8386E内置了过流保护，短路保护和过热保护，有效的保护芯片在异常的工作条件下不被损坏。
CS8386E提供了纤小的的ESOP16L封装形式供客户选择，其额定的工作温度范围为－40℃至85℃．
CS8386E特性：
内置BOOST模块R类结构，集成AB类D类
输出功率
PO at 10% THD+N, VIN = 3.7V
RL = 4Ω 2X4W
优异的"噼噗-咔嗒"(pop-noise)杂音抑制能力
工作电压范围：2.5V到5.0V
内置20倍的固定增益
无需滤波的Class-D结构，集成AB类模式
80%的效率
高电源抑制比(PSRR)：在217Hz下为70dB
启动时间 (100ms)
静态电流 (20mA)
低关断电流 (＜0.1μA)
过流保护，短路保护和过热保护
CS8386E提供ESOP16L封装
CS8386E应用：
便携式蓝牙音箱
CS8386E订购信息：
CS8386E订购信息：
|
料号 |
封装 |
表面印字 |
包装尺寸 |
卷带宽度 |
数量 |
|
CS8386E |
ESOP16L |
CS8386E XXXXXXXX |
13’’ |
12mm |
2500 |
|
CS8386E |
ESOP16L |
管装 |
50 |
||

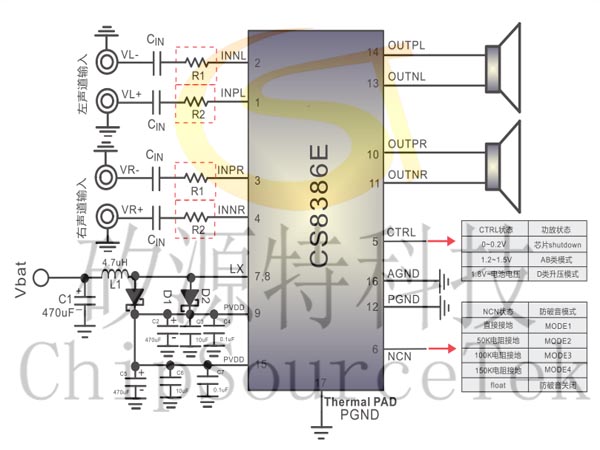

CS8386E典型应用原理图：

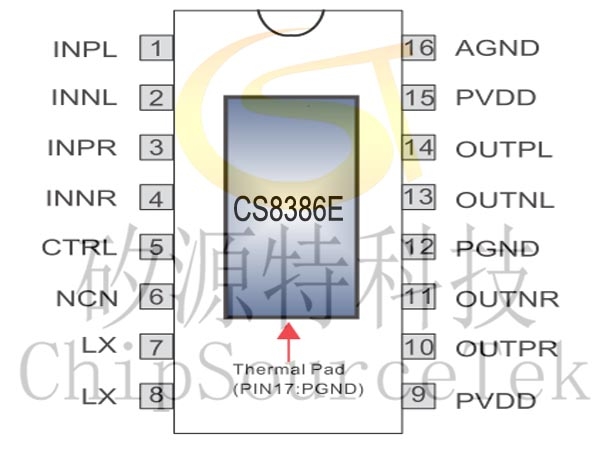

CS8386E引脚分布：
.jpg)

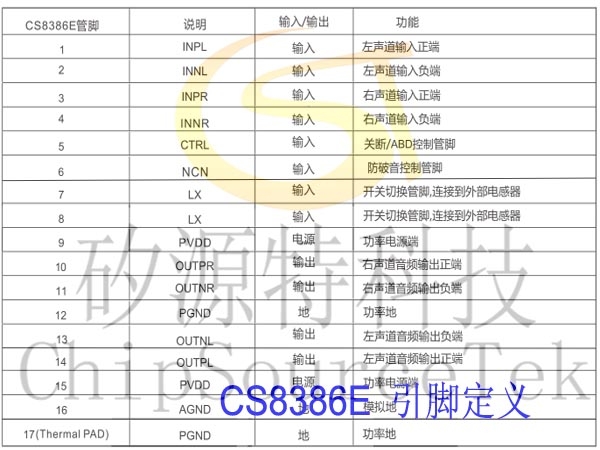

CS8386E引脚定义：
CS8386E封装图：
.jpg)
CS8386E引脚定义：
CS8386E封装图：
