CS4230概述：
CS4230E是一款采用CMOS工艺 ,电窑式升压型GF类单 声道音频功放,可以为4Ω的负载O供最高4.8W的连续功率的音频功放；CS4230E芯片内部固定的28倍增益，有效的减少了 外围元器件的数量;功放集成了D类和AB类两种工作模式 即可保证D类模式下强劲的功率输出,又可兼顾系统在有 FM的情况下,消除功放对系统的干扰。
CS4230E具有独 特的防破音(NCN)功 能,可根据输出信号的大小自动调整 功放的增益，实现更 舒适的昕觉感受,其4种防破音模式 的选择为不同的工程要求O供了最大的挑选余地 ;另 外,CS4230E还具备电源自适应能力,当电源电压低的时 候,功放会自动降低增益,从而减少功放的输出功率.
CS4230E具有独 特的防破音(NCN)功 能,可根据输出信号的大小自动调整 功放的增益，实现更 舒适的昕觉感受,其4种防破音模式 的选择为不同的工程要求O供了最大的挑选余地 ;另 外,CS4230E还具备电源自适应能力,当电源电压低的时 候,功放会自动降低增益,从而减少功放的输出功率.
CS4230E的外围只有低成本的阻窑器件,在以徨电池供电 的移动式音频设备中,CS4230E是理想的音频子系统的功 放解决方案.CS4230E的全差分架构和极高的PSRR有效地提 高了CS4230E对RF噪声的能力 。另外 CS4230E内置了过流保护,短路保护和过热保护,有效的保护芯片在异常的工作条件下不被损坏。
CS4230E供了ESOP16的封装类型,真额定的工作温度范围为-40℃至85℃。
CS4230工作特性：
集成Charge Pump升压�？�,集成AB类D类两种工作模式GF类音频功放
先进的电源自适应功能,
输出功率
Po at 10% THD+N, VBAT = 4.2V
RL = 4 Ω+33μH 4.8W(NCN OFF@D MODE)
Po at 1% THD+N, VBAT = 4.2V
RL = 4 Ω+33μH 4.0W(NCN OFF@D MODE)
输入电压范围:2.7~5.5V
关断电流: <1μA
待机电流: 3mA
D类调E频率: 300KHz
4种防破音模式可选
AERC专利M术,O供优异的全带宽EMIDE能力
优异的"嚼莫-咔暗"(pop-noise)杂音DE能力
高的电源DE比(PSRR)：在217Hz下为-80dB
过温保护
过压保护
CS4230E供了ESOP16的封装类型
CS4230E应用：
蓝牙音箱
便携式音频设备
CS4230订购信息：
CS4230订购信息：
|
料号 |
封装 |
表面印字 |
包装类型 |
数量 |
|
CS4230E |
ESOP-16L |
CS4230E XXXXXXXX |
管装 |
50 units |

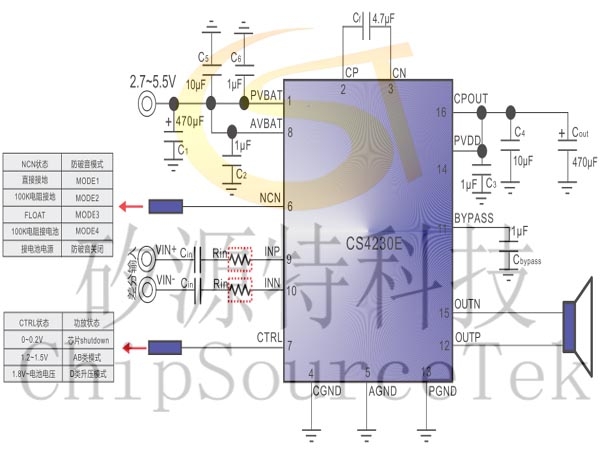

CS4230典型应用电路：

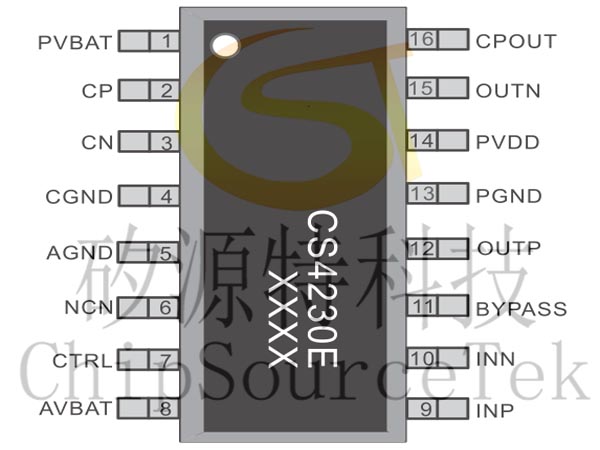

CS4230引脚分布：

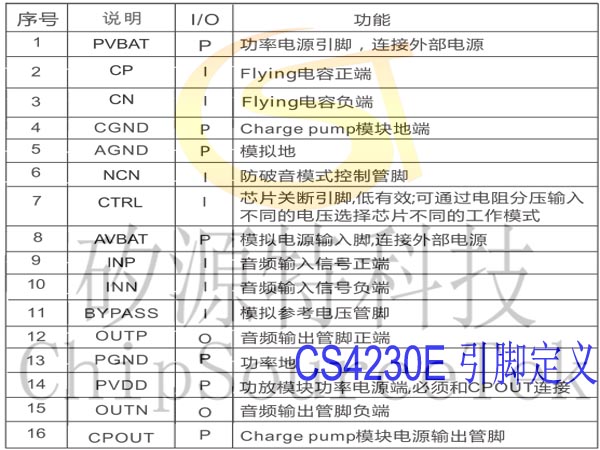

CS4230引脚定义：

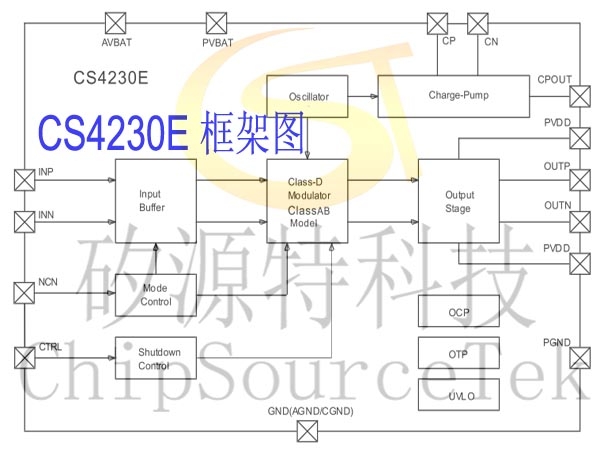

CS4230功能框图：

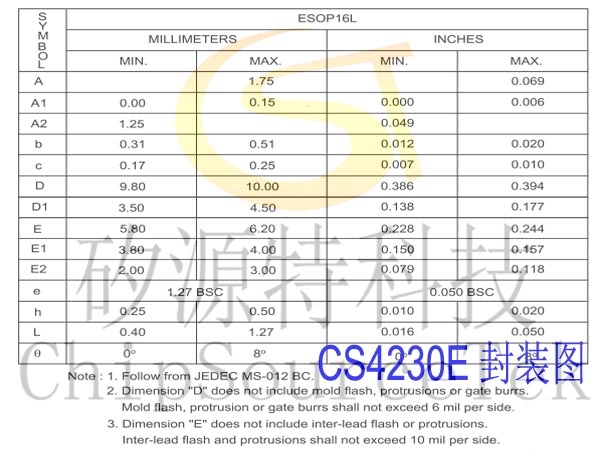

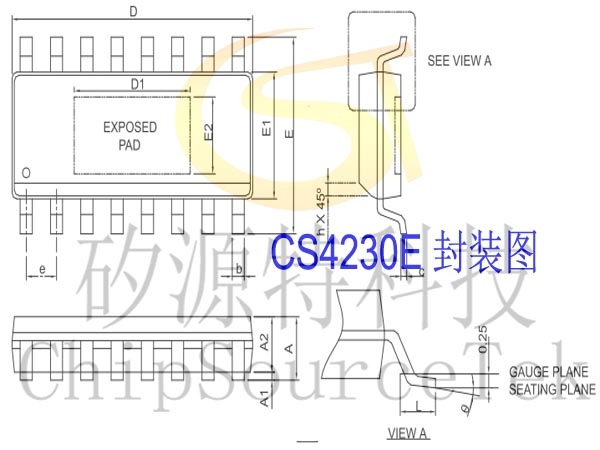

CS4230封装图：
