TC8002D概述：
TC8002D是一颗带关断模式的音频功放 IC。在 5V 输入电压下工作时，负载（3Ω）上的平均功率为 3W，且失真度不超过 10%。而对于手提设备而言，当 VDD 作用于关断端时，TC8002D 将会进入关断模式，此时的功耗极低，IQ 仅为 0.6uA。
TC8002D是专为大功率、高保真的应用场合所设计的音频功放 IC。所需外围元件少且在 2.0V～5.5V 的输入电压下即可工作。
推荐使用CST8002D
TC8002D特性：
TC8002D是一颗带关断模式的音频功放 IC。在 5V 输入电压下工作时，负载（3Ω）上的平均功率为 3W，且失真度不超过 10%。而对于手提设备而言，当 VDD 作用于关断端时，TC8002D 将会进入关断模式，此时的功耗极低，IQ 仅为 0.6uA。
TC8002D是专为大功率、高保真的应用场合所设计的音频功放 IC。所需外围元件少且在 2.0V～5.5V 的输入电压下即可工作。
推荐使用CST8002D
TC8002D特性：
无需输出耦合电容或外部缓冲电路。
待机电流 0.6uA。
稳定的增益输出。
外部增益设置。
TC8002D提供SOP8封装
可应用于手提设备
可用于台式电脑及低电压工作的音频设备。
TC8002D应用
可应用于手提设备
台式电脑及低电压工作的音频设备。
TC8002D应用
可应用于手提设备
台式电脑及低电压工作的音频设备。

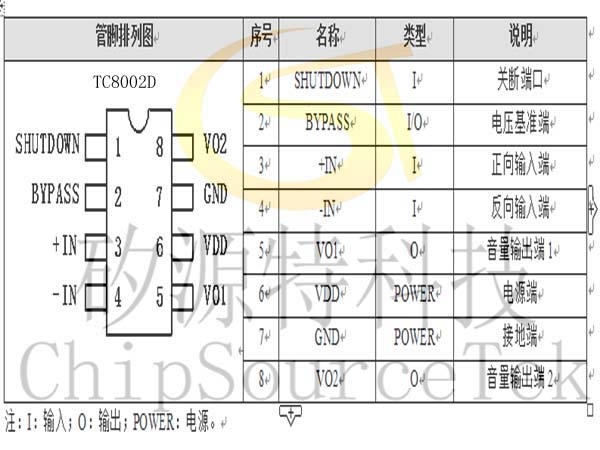

TC800D2管脚排列:

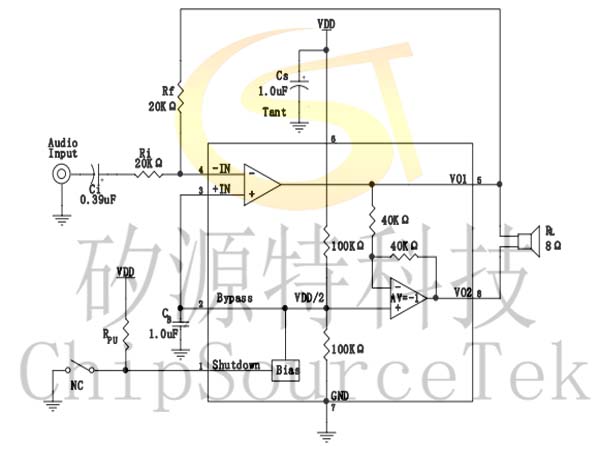

TC8002D典型电路图
TC8002D功能说明
桥路设置
TC8002D内部共有2个运放，但2个运放的设置却有所不同。
第一个运放增益可在外部用RF和RJ两个电阻进行设置（＋IN和－IN端口），而第二个运放的增益则固定不变。第一个运放的输出信号实际上是第二个运放的输入信号，而且两个运放产生的信号幅度相同，相位相反。因此TC8002D增益如下： AVD = 2×(Rf/Ri)
为驱动负载，运放设置成桥接方式。桥接方式不同于一些常见的运放电路把负载的一边接到地，在同等条件下能使负载产生4倍的输出功率。
功耗
使用桥接的运放电路，负载上产生的功耗也比较大，因此在规定电压的条件下，负载功耗如下：
PDMAX = 4× (VDD)2/（2π2）RL
因此在5V输入，8?负载情况下，输出最大功耗为625mW。 但是此算法得出的结果如下：
PDMAX = (TJMAX-TA)/ θJA
注：SOP封装θJA=140°C/W，DIP封装θJA=107°C/W，MSOP封装θJA=210°C/W
基准电压
电压基准端的外接电容应尽可能的靠近TC8002D，1μF的电容提高了内部偏置电压的稳定性并且减少了
PSRR的影响。可以通过加大BYPASS端的对地电容值来改善PSRR。CB值的大小取决于对PSRR的要求。
关断功能
为了减少功耗，TC8002D的关断端可以关闭外部的偏置电路。当关断端为高电平时，运放关闭，TC8002D不工作，这时TC8002D的工作电流降低到0.6uA。当关断端电压略低于VDD时，TC8002D工作状态不稳定。所以，关断端应置于一个稳定的电压值，以免IC进入错误的工作状态。
在很多应用场合，关断端的电平转换都是由处理器来完成的。当使用单向闸刀开关实现电平转换时，可以在关断端加上拉电阻，这样当开关关断时，因上拉电阻的作用，使得TC8002D关断端的电平处于一个正确的状态，以保证TC8002D不会进入错误的工作状态。
TC8002D极限参数(Ta=25℃)
TC8002D极限参数(Ta=25℃)
|
特性 |
符号 |
范围 |
单位 |
|
工作电压 |
VDD |
6 |
V |
|
输入电压 |
VIN |
-0.3～VDD+0.3 |
V |
|
工作温度 |
TOPR |
-65～+150 |
℃ |
|
环境温度 |
TA |
-40～+85 |
℃ |
|
节点温度 |
TJ |
150 |
℃ |

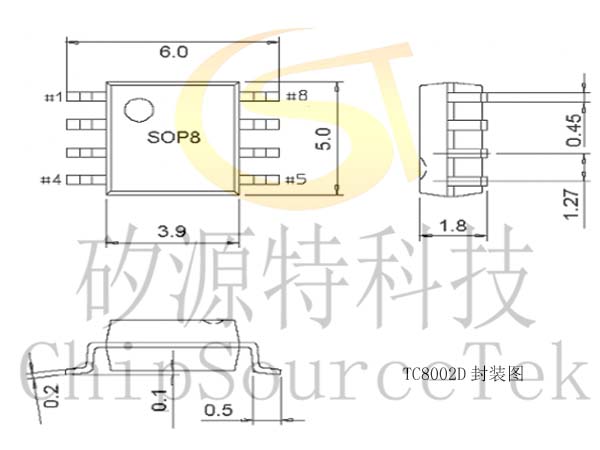

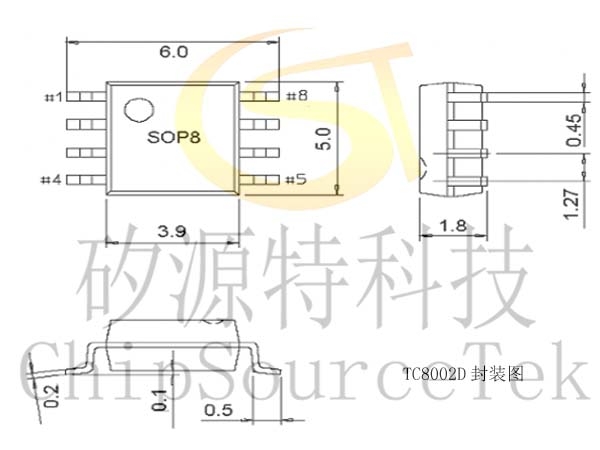

TC8002D封装图:
