NS4149概述：
NS4149 是一款超低 EMI，无需滤波器的3W高效率的单声道数字音频功放。
NS4149采用先进的技术，在全带宽范围内极大地降低了 EMI 干扰，最大限度地减少对其他部件的影响。其输出无需滤波器的PWM 调制结构及反馈电阻内置方式减少了外部元件、PCB 面积和系统成本。
NS4149 在 5V 的工作电压时，能够向 4? 负载提供 3W 的输出功率。NS4149 内置过流保护、过热保护及欠压保护功能，有效地保护芯片在异常工作状况下不被损坏。并且利用扩频技术充分优化全新电路设计,高达 90%以上的效率更加适合低电压，高功率输出的音频系统。
NS4149 提供两种 QFN 封装，其中 NS4149Q 为 QFN-28（4mm×4mm），NS4149K 为 QFN-16（2.5mm×2.5mm），额定的工作温度范围为-40℃至 85℃。
NS4149 是一款超低 EMI，无需滤波器的3W高效率的单声道数字音频功放。
NS4149采用先进的技术，在全带宽范围内极大地降低了 EMI 干扰，最大限度地减少对其他部件的影响。其输出无需滤波器的PWM 调制结构及反馈电阻内置方式减少了外部元件、PCB 面积和系统成本。
NS4149 在 5V 的工作电压时，能够向 4? 负载提供 3W 的输出功率。NS4149 内置过流保护、过热保护及欠压保护功能，有效地保护芯片在异常工作状况下不被损坏。并且利用扩频技术充分优化全新电路设计,高达 90%以上的效率更加适合低电压，高功率输出的音频系统。
NS4149 提供两种 QFN 封装，其中 NS4149Q 为 QFN-28（4mm×4mm），NS4149K 为 QFN-16（2.5mm×2.5mm），额定的工作温度范围为-40℃至 85℃。
NS4149主要特性：
输出功率：3.0W(4? 负载)， 1.8W(8? 负载)
工作电压范围：2.5V～5.5V
工作电压范围：2.5V～5.5V
0.1%THD+N（1.0W 输出功率、5V 电源、4? 负载）
优异的全带宽 EMI 抑制能力
优异的“上电，掉电”噪声抑制
高达 90%的效率
高 PSRR：-80dB（217Hz）
过流保护、过热保护、欠压保护
NS4149提供QFN-28（4mm×4mm）和 QFN-16（2.5mm×2.5mm）二种封装
NS4149应用领域：
移动电话
音乐手机
PDA，MP3，MP4

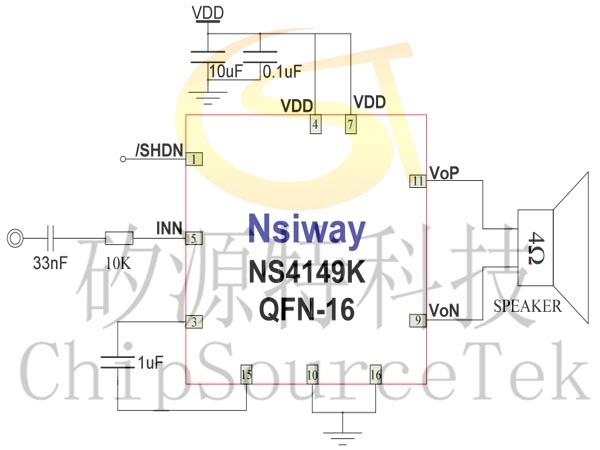

NS4149K QFN-16 典型应用电路图：

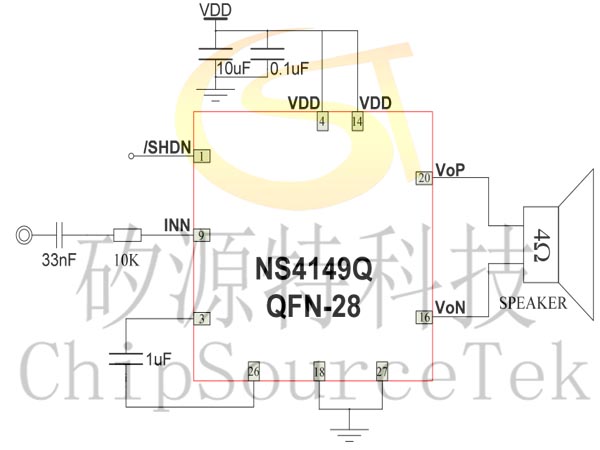

NS4149Q QFN28典型应用电路图：

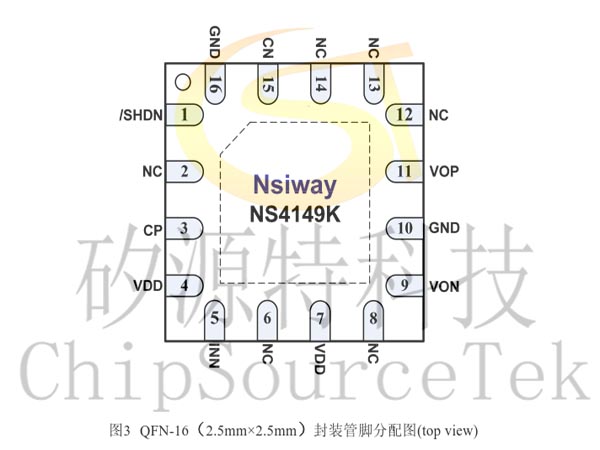

NS4149K QFN-16管脚分配图：

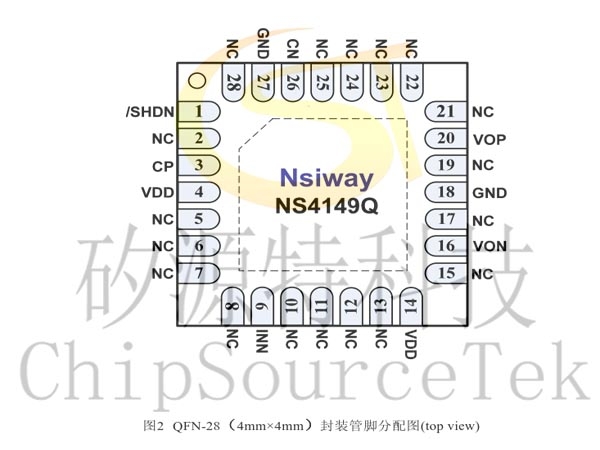

NS4149Q QFN28管脚分配图:

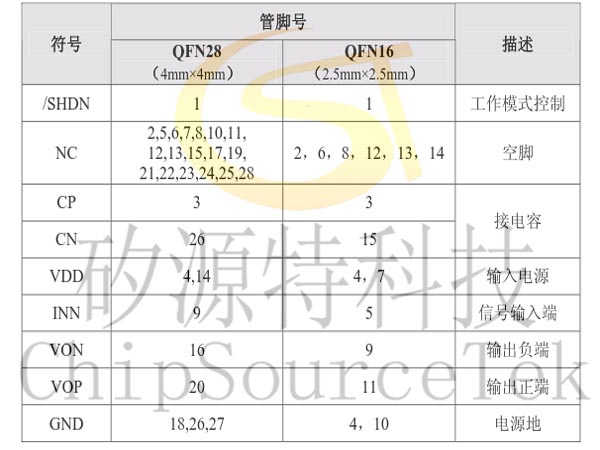

NS4149管脚功能描述：

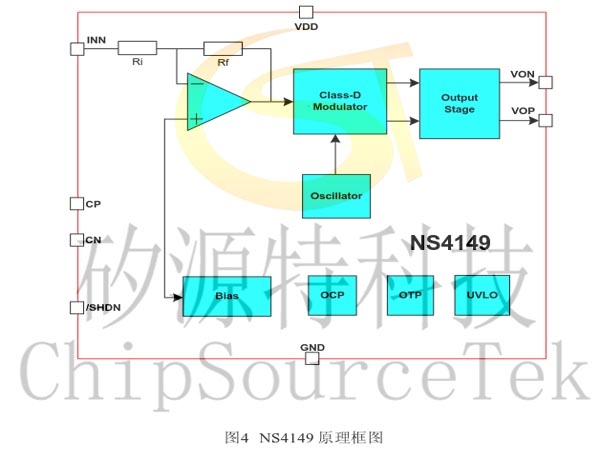

NS4149原理框图：
