2.0有源内置声卡一线通小对箱电脑笔记本音箱线控功放方案

发布日期:2021-12-29 点击次数:2346
2.0有源内置声卡一线通小对箱电脑笔记本音箱线控功放PCBA线路板方案

整套生产文件下载

5V供电3W功放线控板






XS9971  5V供电3W功放线控板

XS9971脚位可以兼容LTK5128D.HAA2018,NS4165B,XPT8871,MIX2018A等，性价比更高

本方案分为一个单通道功放带二个喇叭方案和二个功放带二个喇叭方案方案

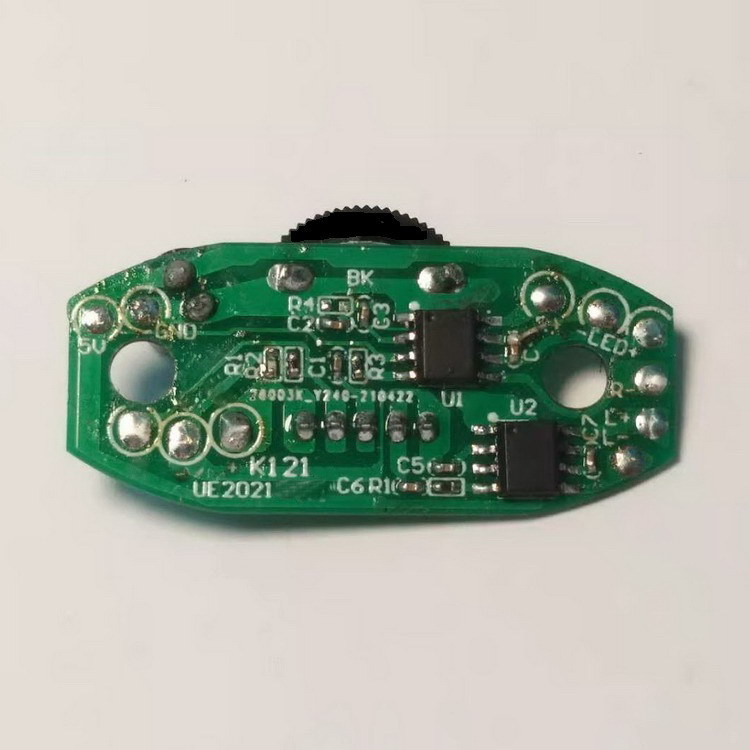

本PCBA内置USB声卡双声道D类功放，可以直接用一条USB线连接到电脑，同时实现取电、声音解码的功能（不再需要连接音频线），线路简洁，使用方便、音质优良，是普通线控功放升级改造提升档次的较好选择。.


功放IC采用XS9971，最大功率可达5W+5W，内置声卡采用USB2.0 Class V1.0 USB Audio decoder，最高支持48KHz采样率，可以实现较高音质的音频回放。

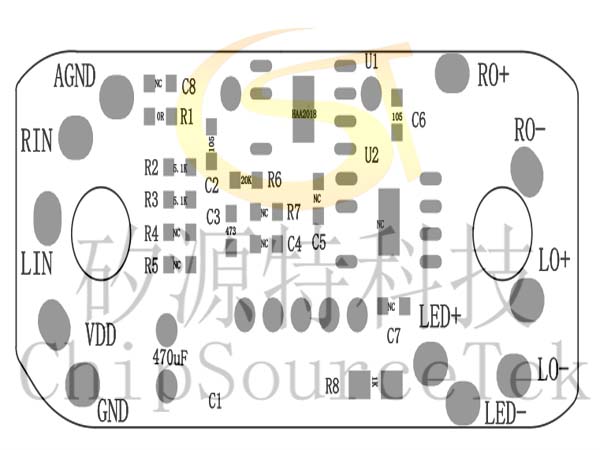

接口分别为（自上而下）：USB输入（5V）,左右声道输出，电源指示灯（可�。�

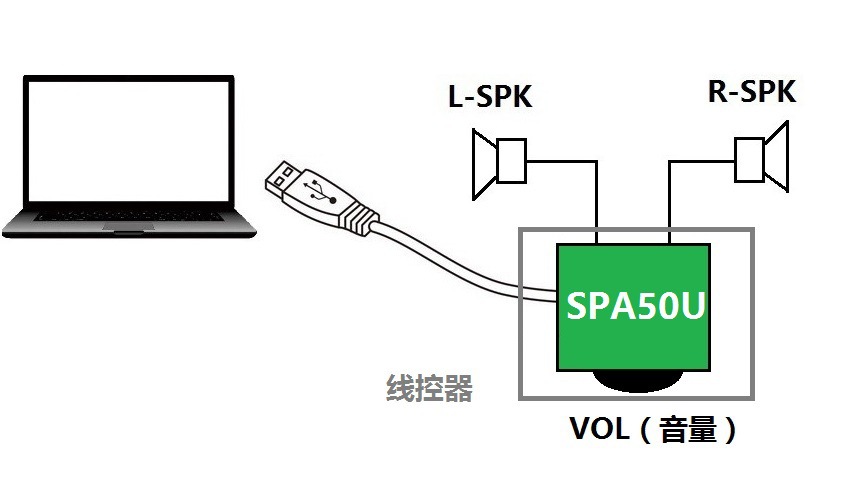

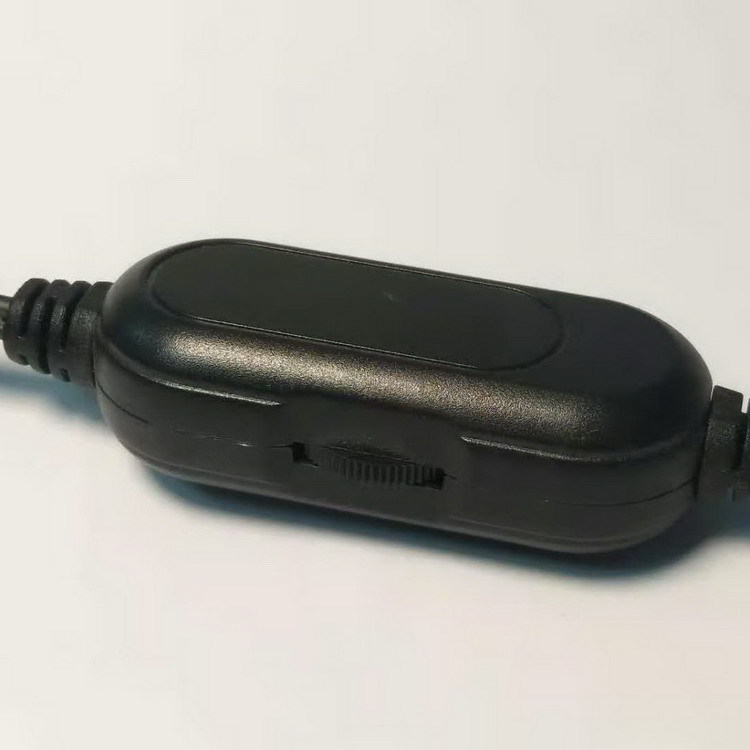

产品实例示意图


想比较市面上常规的单功放线控板，本线控板实现了一条线连接电脑即可工作的简便，同时具备更好的音频指标（信噪比、分离度等），是普通线控功放升级改造增加附加值的较好选择。
