FM116C概述:
FM116C是专为驱动小电流直流马达而设计的集成电路，该电路采用 SOT23-6 微型封装，为对空间敏感的系统设计提供理想选择。
电路采用 H 桥结构, 内置功率 MOSFET 开关，可实现对负载直流电机正转、反转、刹车以及待机四个功能的控制，刹车功能能使负载电机快速停止转动，待机功能使电路静态功耗极低( 小于1uA)。
电路内置低阻功率 MOSFET 开关，在 300mA负载电流条件下，电路产生的压降 500mV，功耗为 150mW，在 SOT23-6 封装允许的范围之内，电路可长时间持续工作。
FM116C内置带迟滞效应的热保护功能(TSD)。27℃，VDD=4V 条件下FM116C持续最大输出电流为600mA。受封装散热能力的影响随着环境温度的升高，最大持续输出电流必须适当降低。
FM116C提供SOT23-6封装
FM116C特点:
内置 PMOS/NMOS 功率开关的单通道 H 桥驱动器
有正转/反转/停止/刹车四个功能
低待机电流 (typ.0.1uA)
宽工作电压范围，适用于锂电池供电(2.5V~5V)
500mA 电流输出能力(VDD=4V,RL=5Ω)
FM116C内置带迟滞效应的热保护功能 (TSD)
CMOS 输入，输入无需额外限流电阻
FM116C提供SOT23-6封装
FM116C产品应用:
玩具直流电机驱动
�？赝婢叻苫惨砺泶锴�
�？赝婢叻苫婊泶锴�

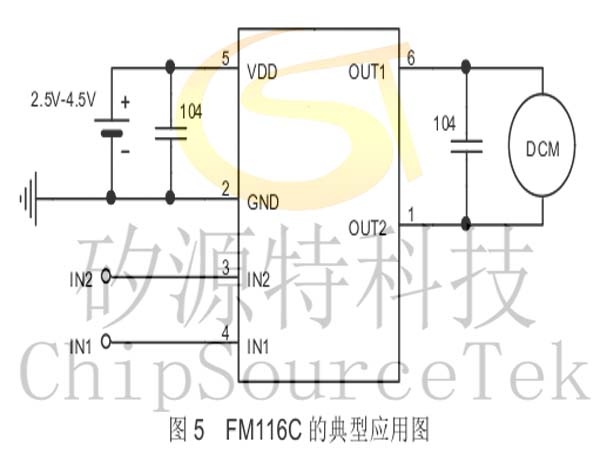

FM116C典型应用电路图:
FM116C引脚示意图及说明:
 |
序号
|
引脚名称
|
输入/输出
|
引脚说明
|
|
1
|
OUT2
|
O
|
反转驱动输出端
|
|
|
2
|
GND
|
--
|
接地端
|
|
|
3
|
IN2
|
I
|
反转控制信号输入端
|
|
|
4
|
IN1
|
I
|
正转控制信号输入端
|
|
|
5
|
VDD
|
O
|
接电源端
|
|
|
6
|
OUT1
|
O
|
正转驱动输出端
|

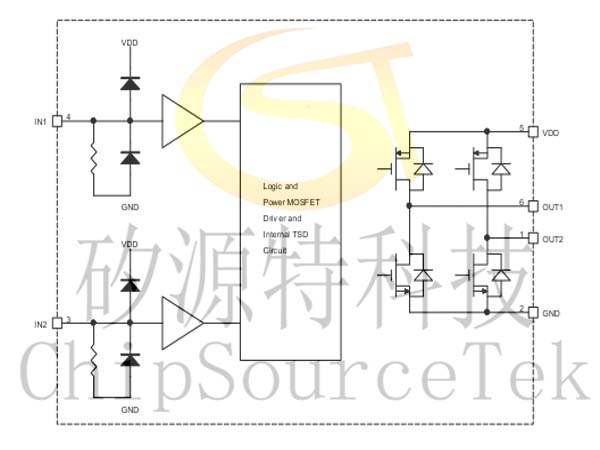

FM116C内部功能�？�:
|
IN1
|
IN2
|
OUT1
|
OUT2
|
功能
|
|
L
|
L
|
Z
|
Z
|
待机（停止）
|
|
H
|
L
|
H
|
L
|
正转
|
|
L
|
H
|
L
|
H
|
反转
|
|
H
|
H
|
L
|
L
|
刹车
|
|
参数 |
符号 |
值 |
单位 |
|
电源电压 |
VDDMAX |
6.5 |
V |
|
最大外加输出电压 |
VOUTMAX |
VDD |
V |
|
最大外中输入电压 |
VINMAX |
VDD |
V |
|
峰值输出电流 |
IOUTMAX |
0.8 |
A |
|
最大持续输出电流 |
IOUTC |
0.60 |
A |
|
最大功耗 |
|
0.6 |
W |
|
结温到环境热阻 |
θJA |
220 |
℃/W |
|
工作温度范围 |
Topr |
-20~+85 |
℃ |
|
结温 |
TJ |
150 |
℃ |
|
储存温度 |
Tstg |
-55~150 |
