XS116概述:
XS116是一款单通道有刷直流马达驱动芯片。最大连续输出电流可达600mA(VDD=4V,RL=5Ω)，峰值电流可达1A。
XS116内置功率MOS全桥驱动，可实现驱动前进、后退、停止及刹车功能，同时内置了过温保护电路，保证了芯片运行的安全性。
全桥驱动架构以及驱动方式，可以节省外围滤波电路，节省成本且方便应用。
XS116内置带迟滞效应的热保护功能，并且具有极小的电路静态功耗（小于1uA）。
XS116内置带迟滞效应的热保护功能，并且具有极小的电路静态功耗（小于1uA）。
XS116特点:
单通道全桥驱动电路
工作电压范围 (1.5V~6V)
低待机电流 (typ.0.1uA)
有正转/反转/停止/刹车四个功能
内置带迟滞效应的过热保护电路(TSD)
封装形式：SOT23-6
XS116应用:
直流刷式电机驱动
玩具汽车马达驱动
玩具飞机尾翼马达驱动

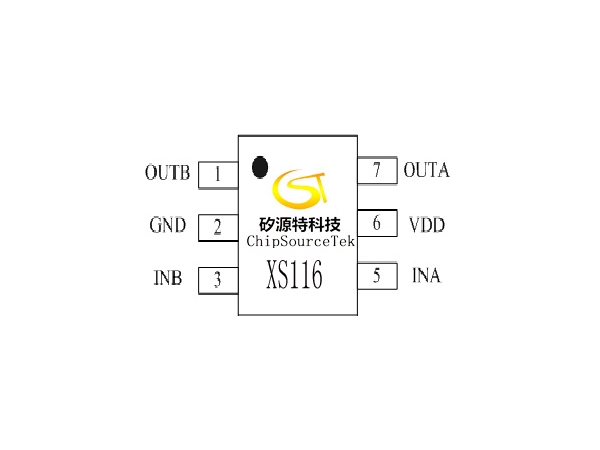

XS116引脚示意图及说明:

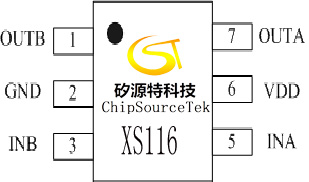

XS116引脚示意图及说明:
|
序号
|
引脚名称
|
输入/输出
|
引脚说明
|
|
1
|
OUTB
|
O
|
驱动输出端B
|
|
2
|
GND
|
--
|
地
|
|
3
|
INB
|
I
|
控制信号输入端B
|
|
4
|
INA
|
I
|
控制信号输入端A
|
|
5
|
VDD
|
O
|
电源
|
|
6
|
OUTA
|
O
|
驱动输出端A
|

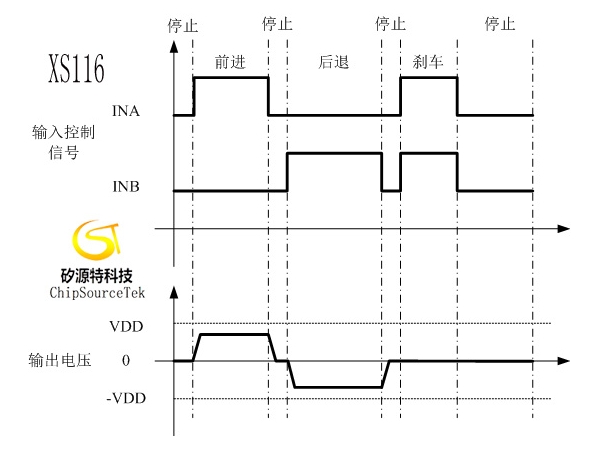

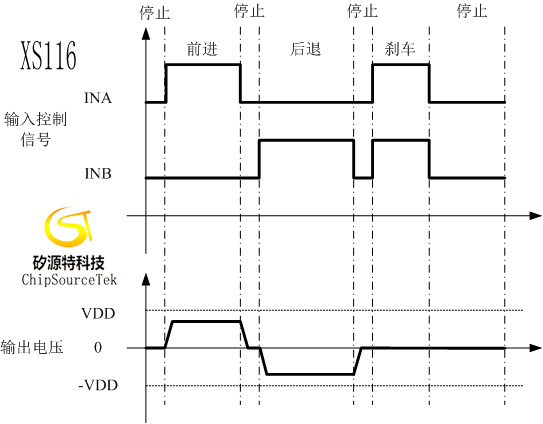

XS116典型波形图:

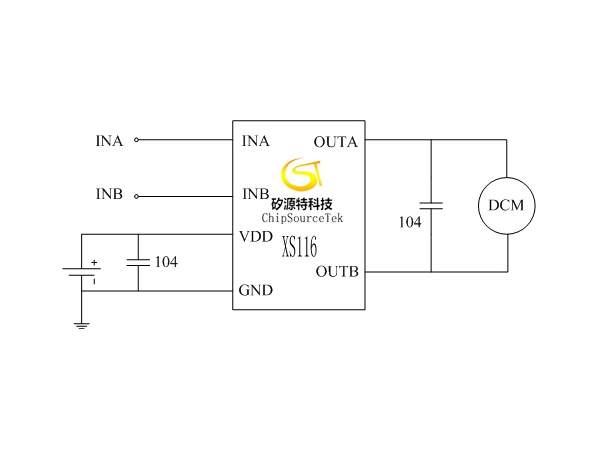

XS116典型应用电路:

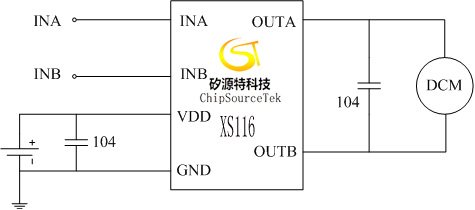

XS116典型应用电路:
XS116特别注意事项
XS116电源到地一般推荐加104电容。如果电源波动较大，或者输出驱动电流较大，则建议加 10uF-330uF 电解电容，可根据实际情况选择。
XS116 对静电敏感。需要在包装、运输、加工等过程中采取防静电措施。

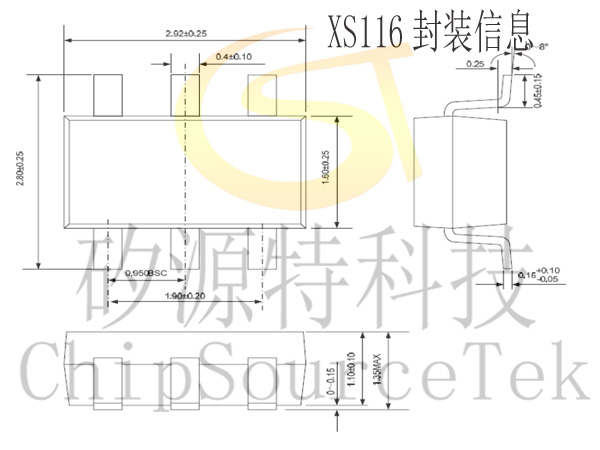

XS116封装信息:
XS116封装信息:
