CST223D
CST223D是单按键触摸检测芯片，此触摸检测芯片内建稳压电路，提供稳定的电压给触摸感应电路使用, 稳定的触摸检测效果可以广泛的满足不同应用的需求，此触摸检测芯片是专为取代传统按键而设计，触摸检测 PAD 的大小可依不同的灵敏度设计在合理的范围内，具有低功耗与宽工作电压的特性，可广泛地满足不同消费类应用的需求。
在线咨询
CST223D概述:
CST223D是单按键触摸检测芯片，此触摸检测芯片内建稳压电路，提供稳定的电压给触摸感应电路使用, 稳定的触摸检测效果可以广泛的满足不同应用的需求，此触摸检测芯片是专为取代传统按键而设计，触摸检测 PAD 的大小可依不同的灵敏度设计在合理的范围内，具有低功耗与宽工作电压的特性，可广泛地满足不同消费类应用的需求。
CST223D特性:
工作电压：2.2V ~ 5.5V
抗干扰性能优良：内建稳压电路，上电/掉电复位功能、消抖、自动校准及环境自适应算法等多种措施
刚上电8秒内约1秒刷新一次参考值，若上电后的8秒内有触摸键或8秒后仍未触摸按键，则重新校准周期为4秒
低功耗模式待机电流@VDD=3V/无负载典型值1.6uA（不校准时）
快速模式待机电流@VDD=3V/无负载典型值3.4uA（不校准时）
低功耗模式按键最长响应时间约160ms@VDD=3V
快速模式键最长响应时间约64ms@VDD=3V
可触摸检测输入脚接外部电容（0～50pF）调整灵敏度
输出模式选择（TOG）：同步输出或锁存输出
CMOS输出（Q），可由AHLB pin选择高电平或低电平输出有效
开漏输出（OPDO），纯N管输出，没有到电源的二极管保护，低电平输出有效
上电后约有0.5秒的初始化时间，此期间不要触摸检测点，且此时所有功能被禁止
HBM ESD大于6KV
HBM ESD大于6KV
SOT23-6L、DFN1X1-4L、DFN2X2-6L封装
CST223D应用:
各种消费性产品
取代按钮按键
订购信息一览表：
产品型号 CST223D-CG6A CST223D-CG6B CST223D-CG6C CST223D-KG6A CST223D-KG6B CST223D-KG6C CST223D-CD6A CST223D-CD6B CST223D-CD6C CST223D-KD6A CST223D-KD6B CST223D-KD6C CST223D-CD1SB CST223D-KD1SA |  |
CST223D芯片框图:
.jpg)

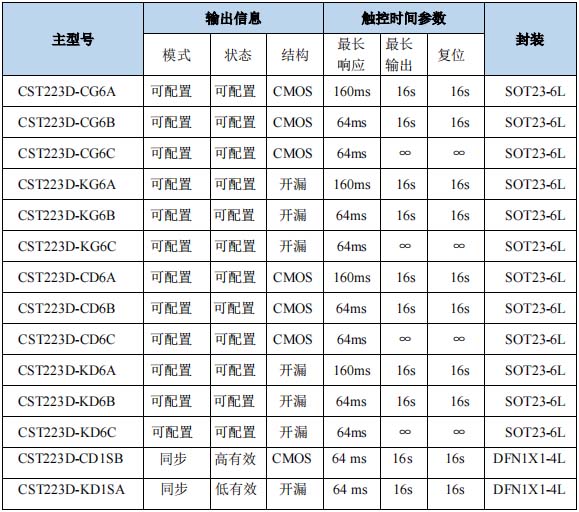

CST223D选型表/订购信息:
选型一览表
主型号 CST223D-CG6A CST223D-CG6B CST223D-CG6C CST223D-KG6A CST223D-KG6B CST223D-KG6C CST223D-CD6A CST223D-CD6B CST223D-CD6C CST223D-KD6A CST223D-KD6B CST223D-KD6C CST223D-CD1SB CST223D-KD1SA |  |
CST223D封装及管脚说明：
CST223D应用电路：
