量产出货！纳芯微高性能车规级LDO为车载电源设计带来新选择
发布日期:2022-11-27
点击次数:1485
纳芯微2022年全新发布的首款车规级LDO芯片NSR31/33/35系列现已正式量产，并向知名国际汽车零部件厂商批量供货。
LDO芯片是一种低压差线性调节器，随着汽车电动化和智能化的发展，LDO在车载电源设计中显得越来越重要，尤其是在车载电源、车载信息娱乐系统、车身控制、自动驾驶等低压应用中。NSR3x系列产品便是专为汽车电池供电系统而设计，其宽输入电压范围、超低静态功耗、多种保护功能和多种封装形式为工程师在车载应用电源模块开发带来了新选择。
01 宽输入电压范围
02 超低静态功耗
03 保护功能多、可靠性高
04 多种封装可选易于设计
01 宽输入电压范围
与电脑和家电等消费电子不同，汽车应用场景多变，电源电压在冷启动与抛负载等工况下易发生较大跳变。国际标准ISO 7637是标准化组织为汽车12V和24V供电系统设置的电磁兼容性标准，其中ISO 7637-2就是针对汽车应用中电源�？橛Χ运蔡缪贡浠芰Φ募煅楸曜迹ü杓埔幌盗兴蔡缪故匝椋茨Ｄ馄翟谙质涤τ贸【爸锌赡芑嵊龅降乃械缙收希缗赘涸�。很多整车厂的设计标准都参照了ISO 7637标准，有些厂商对标准做了适应自身需求的修改。ISO 7637同时包括电磁兼容性测试的电磁耐受性和发射规范。这些标准的设定都是为了让整车厂在出厂之前能够通过试验来检查电源系统设计是否存在电气故障。
汽车应用场景的复杂性，要求车载电源�？橹械腖DO芯片有较宽的输入电压范围，从而确保LDO后级输出的稳定，并防止LDO芯片因供电电压波动而损坏。
纳芯微推出的NSR3x系列LDO，专为汽车电池供电系统而设计，具有3V至40V宽输入电压，支持瞬态电压高达45V，能够为LDO后级器件提供稳定可靠的电源输入，从而确保相应�？榈墓δ茉诟髦指丛庸た鱿露寄苷肥迪郑⒀映は嘤δ？榈氖褂檬倜�。
02 超低静态功耗
作为碳排放最大的来源之一，汽车一直在朝着节能减排的方向发展，无论是新能源汽车，还是传统汽车，都很强调节能，而新能源汽车由于采用电池供电，目前充电速度与充电设施还不完善的情况下，对于各部件耗电控制的要求更高。感应雨刷、自动大灯、感应后备厢等功能，在下雨或天黑等启动条件触发后才工作，而在功能未启动之前，应该保持尽可能低的功耗，这就要求该�？橹蠰DO等芯片的静态功耗足够低。
NSR3x在关断时电流仅为270nA，而在轻负载时静态电流典型值为5uA，对外供电达到0.2mA时静态电流典型值为6uA，低功耗模式下的耗电指标非常出色。用NSR3x给待机系统中的MCU和CAN/LIN收发器供电，不但更省电，还能延长电池寿命，非常适合对待机功耗要求高的应用场景。
03 保护功能多、可靠性高
车载元器件经常要接受各种极端温度和天气考验，例如高低温和暴雨大雪天气。因而车规器件的工作温度范围比消费级器件的温度范围要宽很多，消费电子元器件一般要求在0℃至70℃可正常工作就可以，但车规元器件的要求就高很多，最低要能在-40℃至85℃温度范围内工作，在发动机等发热量大的零部件周围的器件，则往往要支持125℃高温应用。
此外，汽车应用强调安全可靠，因而要求LDO具备自我保护功能，以应对复杂恶劣应用场景下的意外情况。例如，由于连接器短路或者焊锡滑动导致的LDO输出对地短路，就有很大风险，如果没有保护电路，电流暴增将导致LDO烧毁，并引发其他安全风险。
NSR3x在-40℃至125℃的环境温度下都能正常工作，而且内部集成了短路保护和过温保护功能，确保使用NSR3x设计的�？樵诟髦殖【跋露寄苷９ぷ鳌�
04 多种封装可选易于设计
LDO车规应用中，还要重视散热设计。因为车规LDO通常用在空气流通较差甚至完全没有气流的�？橹校绻⑷壬杓撇还缓茫被肪澄露冉细呤保琇DO及其�？榛嵫杆俜⑷�。所以，为合适的应用选择相应的封装，并做好散热设计就很重要。
NSR3x系列分为三种产品，NSR31最大输出电流为150mA，NSR33最大输出电流为300mA，而NSR35最大输出电流为500mA，针对电流输出能力不同，纳芯微优化了封装及散热设计，提供SOT223，SOT23，DFN-8，MSOP-8EP， SOP-8EP，TO252，TO263等多种封装可�。没Э筛菔导视τ美囱≡裣嘤Ψ庾埃杂呕瞿？榈纳⑷燃俺叽缟杓疲⒏菅《ǚ庾袄慈范ń峁股杓�、电路板布局布线，从而实现更好的性能与成本的平衡。

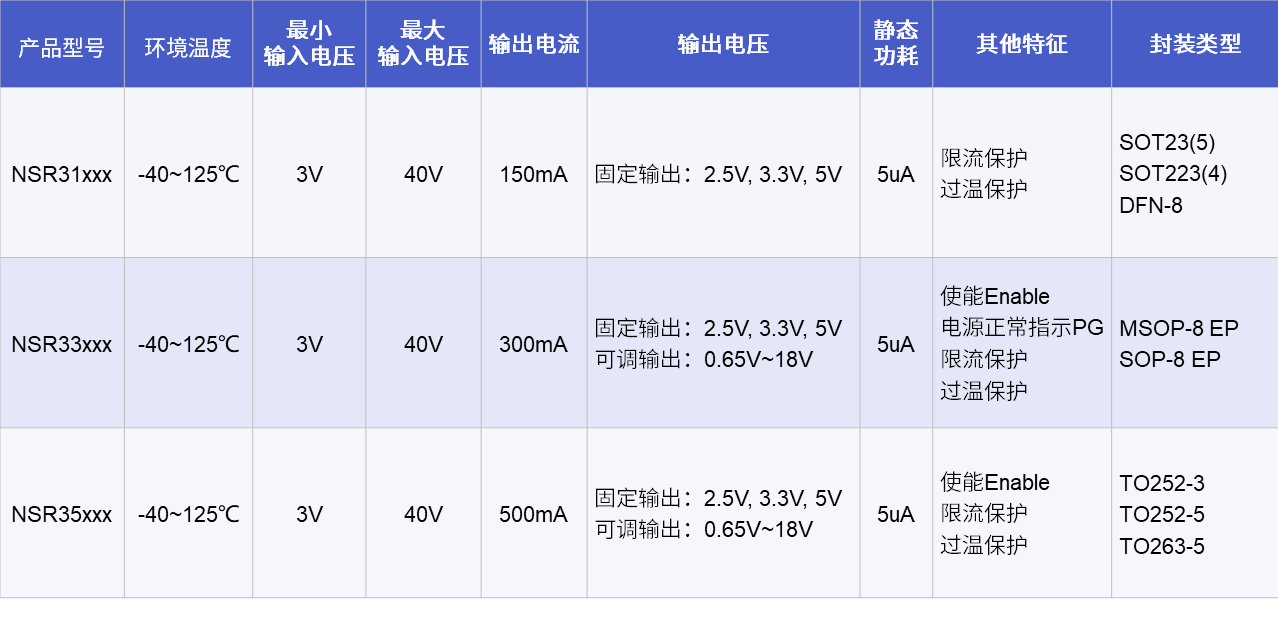

纳芯微LDO线性调节器选型表
NSR3x系列的推出，是纳芯微进一步拓宽车载产品布局的体现。当前，纳芯微已经为汽车应用提供了传感器、信号链、隔离、接口、采样、驱动、电源等半导体产品，其中多款产品得到了国内外整车厂的高度认可，并已量产上车。在车载市�。尚疚⒁丫菇ㄆ鹱灾骱诵募际蹙卣螅⒔⒘送暾牟房ⅰ⒅柿抗芾碛氩鼙Ｕ咸逑担尚疚⒄杂埠思际跷敌幸档母禄淮锤嗲Α�
|
