EMC对策产品: TDK推出用于高音质设备音频线的噪声抑制滤波器
发布日期:2023-11-24
点击次数:514
●支持宽频带通，从FM频段扩展至蜂窝频段
●尤其适合对音质要求较高的设备，因该产品电阻�。稍谧钚》冉档鸵袅康那疤嵯驴刂粕羰д�
●在900 MHz频带下的阻抗可达到2600 Ω，插入损耗超过25 dB；工作温度范围：-55 °C 到+125 °C

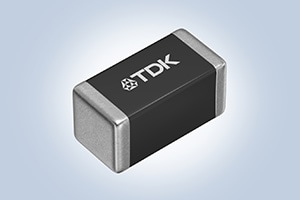

TDK株式会社（TSE：6762）推出最新MAF1005FR系列小型噪声抑制滤波器，尺寸仅为1.0毫米（长）x 0.5毫米（宽）x 0.5 毫米（高）。该系列积层贴片组件旨在改善智能手机及平板电脑、可穿戴设备和便携式游戏机等其他设备的音频线（声音传输线）音质并降低噪声干扰，并将于2023年11月开始量产。
智能手机及类似设备的音频线会发出电磁噪声，干扰内置天线，从而降低接收灵敏度。该噪声可能会造成很多问题，尤其是在需要高品质音频和有效噪声抑制的情况下。为了控制音频线路中的噪声，通常都会使用贴片磁珠。然而，尽管贴片磁珠可以有效降低噪声，但也会造成音频质量失真，进而对音频线路中的声音造成影响。
全新MAF1005FR系列噪声抑制滤波器在900 MHz频带下的阻抗高达2600 Ω，插入损耗超过25 dB，可有效改善音质，降低噪声干扰。这是因为该系列使用了新开发的低失真铁氧体材料，从而维持了音质，并解决了由贴片磁珠造成的音质劣化问题。
这些组件支持宽频带通，从FM频段扩展至蜂窝频段。不同于每个频率范围都需要两个噪声抑制滤波器的传统产品，仅需一个MAF1005FR组件即可，这也简化了电子设备的噪声抑制设计和实施工作。该系列噪声抑制滤波器的尺寸紧凑，支持从-55 °C 到+125 °C的工作温度范围。
TDK计划进一步扩大其产品阵容，将用于高频带通噪声控制的小尺寸组件纳入其中，支持的频带范围将扩大至900 MHz到5 GHz。此外，TDK还将继续为需要支持大电流的应用场景（如扬声器）提供产品，以满足市场需求。
主要应用
智能手机、平板电脑、可穿戴设备和便携式游戏机的音频线（耳机、麦克风、扬声器）
主要特点与优势
●降低电磁噪声，覆盖从FM频段到蜂窝频段的广泛频带范围
●采用新开发的低失真铁氧体材料，降低插入设备时的声音失真
●由于电阻�。鲂枳钚》冉档鸵袅勘憧墒迪挚刂粕羰д�
关键数据
型号 阻抗
[Ω] @100MHz 阻抗
[Ω] typ. @900MHz 直流电阻
[Ω]最大值 额定电流
[mA]最大值
MAF1005FRQ601AT000 600 ±25% 1800 1.00 280
MAF1005FRQ801AT000 800 ±25% 2200 1.35 270
MAF1005FRQ102AT000 1000 ±25% 2600 1.65 240
|
