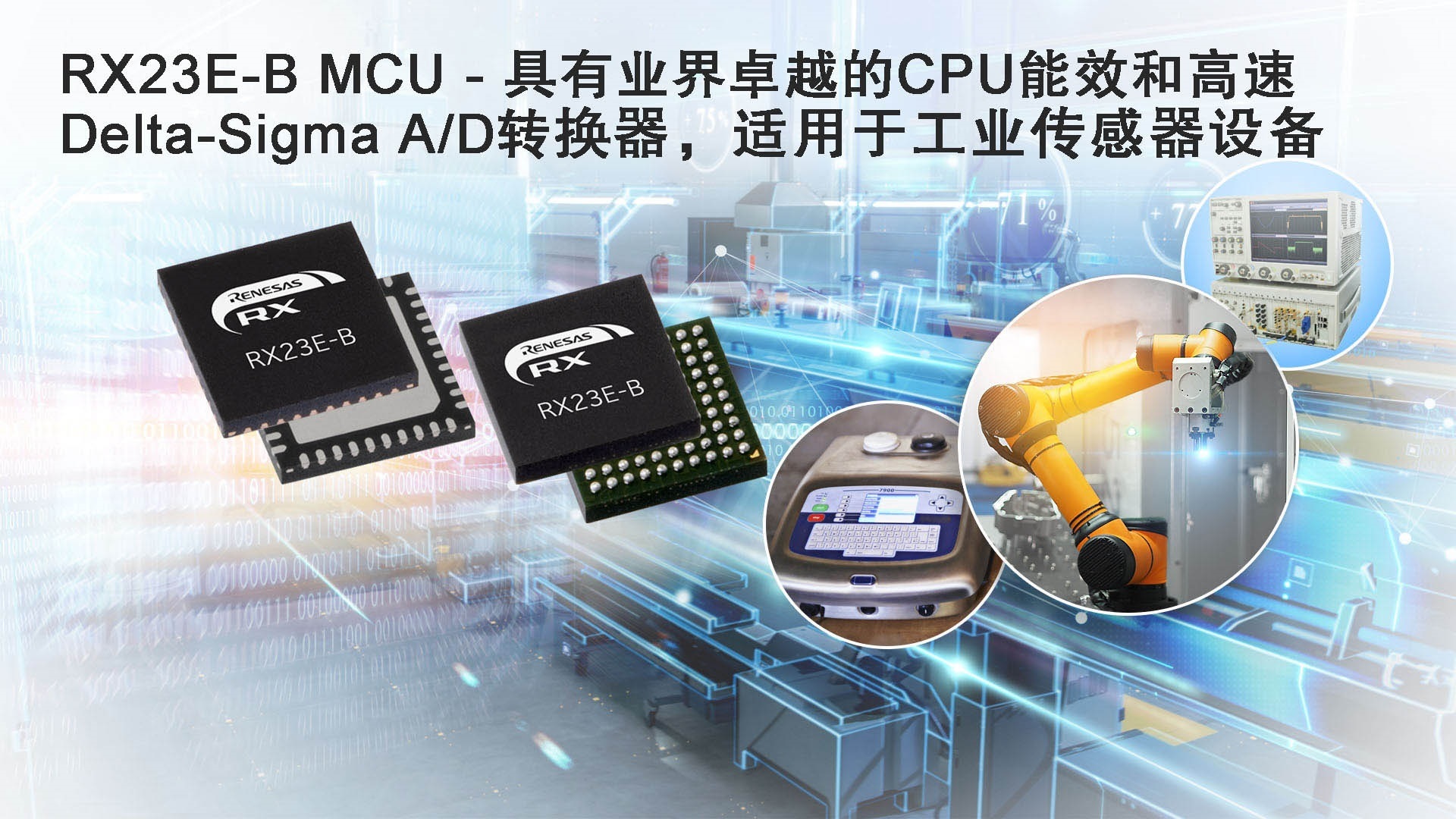

瑞萨面向高端工业传感器系统推出具备高速、高精度模拟前端的32位RX MCU
发布日期:2023-11-26
点击次数:514
“全球半导体解决方案供应商瑞萨电子（TSE：6723）今日宣布面向高端工业传感器系统推出一款全新RX产品——RX23E-B，扩展32位微控制器（MCU）产品线。新产品作为广受欢迎的RX产品家族的一员，具有高精度模拟前端（AFE），专为需要快速、精确模拟信号测量的系统而设计。
”
全新RX23E-B相比现有版本数据速率快8倍，并包含125 kSPS ΔΣ A/D转换器
全球半导体解决方案供应商瑞萨电子（TSE：6723）今日宣布面向高端工业传感器系统推出一款全新RX产品——RX23E-B，扩展32位微控制器（MCU）产品线。新产品作为广受欢迎的RX产品家族的一员，具有高精度模拟前端（AFE），专为需要快速、精确模拟信号测量的系统而设计。
该新型MCU集成24位Delta-Sigma A/D转换器，转换速度高达125 kSPS（125,000采样/秒），比现有RX23E-A产品快8倍。与RX23E-A相比，它可以处理精确的A/D转换，同时将均方根（RMS）噪声降低至1/3（0.18µVrms @1kSPS）。RX23E-B能够更快速、更精确地测量应变、温度、压力、流速、电流和电压等关键参数，是高端传感器设备、测量仪器和测试设备的理想之选。特别值得一提的是，RX23E-B具备足够的性能来驱动工业机器人中使用的力敏传感器，这些机器人通常要求以10 µsec（100,000次采样/秒）的速度进行测量。这一产品还将AFE和MCU集成在单个芯片，从而缩小了系统的整体尺寸，减少元件数量。
Sakae Ito, Vice President of the IoT Platform Business Division at Renesas表示：“随着带有AFE传感器接口的RX23E-B推出，我们现在可以为从中端到高端系统的各类传感应用提供服务。我们还将继续扩展瑞萨的产品，以满足电池供电及无线传感器日益增长的低功耗需求。”
Takatsugu Nemoto, President at Meiko Electronics表示：“在Meiko Electronics，自RX23E-A推出以来，我们一直在开发评估板并为客户提供设计支持。现在，随着具备高速Δ-Σ A/D转换器的RX23E-B的推出，更多客户将能够体验到其增强的转换性能、紧凑的电路板设计和缩减的元器件数量所带来的好处。”
与RX23E-A类似，RX23E-B也集成了一个基于32MHz RXv2内核，且带有数字信号处理（DSP）指令和浮点运算单元（FPU）的CPU，并采用相同的制造工艺将AFE整合至单芯片中。它提供16位D/A转换器等新的外设功能，可实现测量调整、自诊断和模拟信号输出。该产品的+/-10V模拟输入可使用5V电源进行+/-10V测量，无需外部元件或额外电源。此外，还包括一个最大可支持40 SEG x 4 COM的LCD控制器和实时时钟（RTC）功能。
需要控制和测量多个目标（如机械臂、气体和液体分析仪）的大型仪器对分布式处理体系结构存在巨大需求。在分布式处理设计中，每个功能都可以作为单独的�？樵诵校纱烁涸鸬缁刂�、传感器测量和温度控制等各项任务，而非依靠专用MCU来管理所有功能。这种�？榛椒ㄔ市斫卸懒⒖ⅲ蚨迪指蟮纳杓屏榛钚裕⒓蚧宋すぷ�。由于每个�？槎夹枰桓鯩CU进行计算，因此工程师可以利用内置AFE的MCU更轻松地开发传感器�？椋皇墙至FE芯片与单独的MCU结合在一起。
RX23E-B提供支持高达125 kSPS A/D数据转换速率的版本和支持31.25 kSPS的版本。这两款产品都带来灵活的数据速率设置，从3.8 SPS到支持的最大值，允许用户根据其特定系统要求在数据速率和噪声之间选择最佳平衡点。这两款产品支持5.5mm见方的100引脚BGA封装和6mm见方的40引脚QFN封装，适用于紧凑型应用，也提供48引脚至100引脚的宽引脚封装。
成功产品组合
瑞萨将面向精确压力测量及控制而设计的全新RX23E-B MCU与负责驱动电磁阀的智能功率器件相结合，开发出高速压力控制系统。集成的高精度AFE实现精确的压力控制，并最大限度减少了设计中的元件数量，从而降低BOM成本与电路板安装面积。这些“成功产品组合”基于相互兼容且可无 缝协作的器件，具备经技术验证的系统架构，带来优化的低风险设计，以加快产品上市速 度。瑞萨现已基于其产品阵容中的各类产品，推出超过400款“成功产品组合”，使客户能够加速设计过程，更快地将产品推向市场。更多信息，请访问：renesas.com/win。
供货信息
RX23E-B现已上市，同时还提供适用于RX23E-B的瑞萨解决方案入门套件。借助该套件，工程师无需进行软件开发即可评估AFE和信号转换的操作与功能。
|
