大联大友尚集团推出基于onsemi和NOVATEK的4K 60帧高清图像检测方案
发布日期:2024-06-03
点击次数:107
来源：大联大 作者：大联大
2024年5月21日，致力于亚太地区市场的国际领先半导体元器件分销商---大联大控股宣布，其旗下友尚推出基于安森美（onsemi）AR2020图像传感器和联咏科技（NOVATEK）Natek平台的4K 60帧高清图像检测方案。

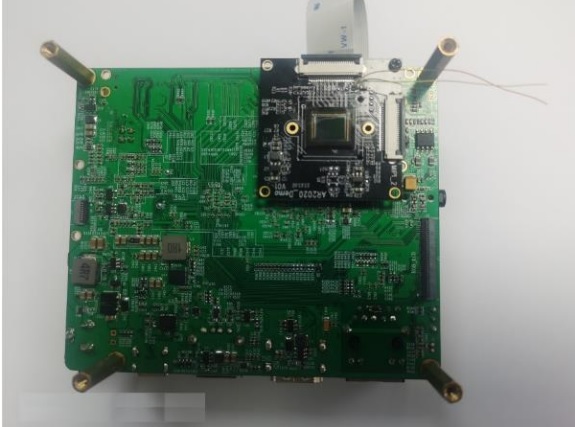

图示1-大联大友尚基于onsemi和NOVATEK的4K 60帧高清图像检测方案的展示板图
随着工业4.0的浪潮席卷全球，智能工厂已经成为制造业转型升级的重要标志。在这场智能化革命中，高性能的摄像头扮演着举足轻重的角色。无论是在自动化装配线的精确定位，还是在质量检测中对细微缺陷的识别，或是在物流管理中对产品流转的追踪，具备高帧率、高清晰度的图像检测都是保障工业自动化设备高效作业的关键。针对这一趋势，大联大友尚基于onsemi AR2020图像传感器和NOVATEK Natek平台推出了4K 60帧高清图像检测方案。
图示2-大联大友尚基于onsemi和NOVATEK的4K 60帧高清图像检测方案的场景应用图
AR2020是安森美旗下的一款1/1.8英寸背照式（BSI）叠加CMOS数字图像传感器，具有5120×3840有源像素阵列。这种先进的传感器可在线性或增强动态范围（eDR）模式下捕捉图像，并采用滚动快门方式读出。AR2020的结构设计旨在以极低的功耗提供高质量的性能。它由onsemi的1.4μm BSI像素提供支持，在微光和近红外波长下性能卓越。此外，AR2020在边缘的数据捕获能力强大，可通过多个选项进行编程，且以极低功耗提供最佳带宽。
图示3-大联大友尚基于onsemi和NOVATEK的4K 60帧高清图像检测方案的方块图
Natek平台搭配AR2020的设计，使得方案可通过USB 3.0接口输出高达2000万像素的全分辨率图像。同时，还支持HDMI输出，可提供4KP60的高清画面。不仅如此，该平台也可依照客户要求提供千兆网口或WiFi的视频推流，适用于需要高像素、高帧率的工业显微镜以及户外摄影产品应用。
核心技术优势：
20MP CMOS传感器与先进的1.4μm像素堆叠BSI技术；
850nm和940nm波长的近红外响应增强；
支持线路交错T1/T2读出，使能HDR处理ISP芯片增强动态范围(eDR)；
子采样模式：skipping,Binning,Summing；
拜耳RGB，单色或4×4 RGB - IR滤波器阵列在传感器缩放，支持单声道和拜耳RGB版本；
超低功耗模式；
运动唤醒（WOM）/运动检测；
数据接口：MIPI D?PHY?2×4 Lanes；
I2C快速模式+串行接口(I2C)；
多种触发模式，用于多传感器同步；
电子卷帘门（ERS）和全局复位释放（GRR）模式支持；
1952字节一次性可编程内存（OTPM），用于存储阴影校正系数和�？樾畔ⅲ�
可编程控制：增益，水平和垂直下料；
帧大小/速率，曝光，左-右和上-下图像反转，窗口大�。�
芯片上温度传感器；
低暗电流；
MIPI接口支持Bit - depth压缩：10?8选择“Enable Lower Bandwidth Receivers for Full Frame Rate”应用程序；
芯片上镜头阴影校正RGB拜耳和单声道。
方案规格：
方案平台支持多路CMOS传感器同时输入，支持高达48M以上CMOS传感器全尺寸输出；
核Arm Cortex A53 CPU；
NEON和FPU加速；
32KB指令缓存，32KB数据缓存；
CEVA Senspro DSP*2；
HDMI 2.0；
USB 3.0；
100/1000M；
64MB SPI或Flash/2GB LPDDR；
支持5C12D mipi输入，支持2C4D(1.5g)mipi/Sub_lvds/HiSPi输入(4k*2)；
支持mipi dsi 4LANE；
支持RGB888/16bit RGB输出；
支持H.264/AVC编解码器BP/MP/HP、Level 5.2；
支持H.265/hevc编解码器MP、Level 5.1；
支持HDR传感器压缩输出；
支持高达8MP75或640M像素/秒。
|
