TC1628S概述:
TC1628S是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用电路。内部集成MCU数字接口、段/位输出、显示寄存器、驱动控制电路、键扫描电路等。本产品性能优良，质量可靠。为了追求更简单的PCB版图布局和更低成本，
TC1628S的引脚排列和应用电路都进行了优化。主要应用于微机外围设备、VCR、VCD、DVD及家庭影院等产品的显示屏驱动。TC1628S提供SOP28封装。
TC1628S的引脚排列和应用电路都进行了优化。主要应用于微机外围设备、VCR、VCD、DVD及家庭影院等产品的显示屏驱动。TC1628S提供SOP28封装。
TC1628S特点:
采用CMOS 工艺制造
低功耗
多种显示模式（10 段×7 位~13 段×4 位）
键扫描（10×2bit）
辉度调节电路（占空比8 级可调）
串行接口（CLK，STB，DATA）
振荡方式：内置RC 振荡
内置上拉电阻
TC1628S提供SOP28封装
TC1628S典型应用原理图:
TC1628S内部功能框图:
TC1628S引脚图:

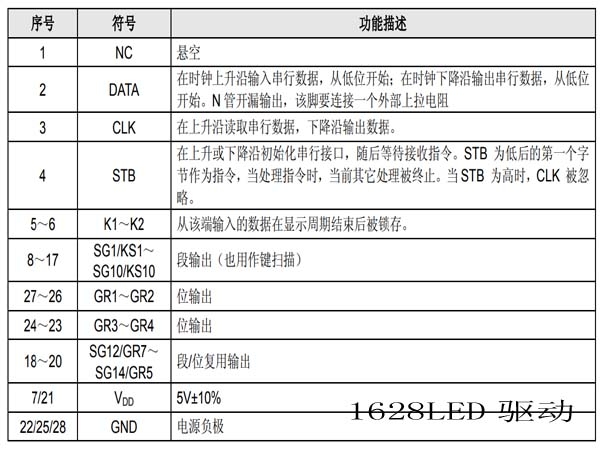

TC1628S引脚功能说明:
