FM5324GA概述：
FM5324GA是一款应用于移动电源，集成了锂电池充电管理，电池升压输出，电池电量判断和LED电量指示的集成电源管理IC。
FM5324GA是以开关方式进行充电，包含涓流充电，恒流充电和恒压充电全过程的充电方式，浮充电压精度在全温度范围可达±1%，并且具有充电电流纹波�。涞缧矢叩扔诺�。
FM5324GA的DC-DC升压可达到±1%的精度，可以提供高达94%以上的升压转换效率，延长电池使用时间。
FM5324GA配置了3个LED驱动端口，可驱动4个LED显示电池电量，芯片内置逻辑锁定功能，防止电量指示的状态不稳。
FM5324GA具有多重保护设计，包括负载过流保护，软启动保护，输入过压保护，输出短路保护，芯片温度保护，电池温度保护等。同时芯片端口设计了高性能的ESD保护电路，使得该款芯片具有极高的可靠性。
FM5324GA特点：
外围电路简单，无需外部MOS
可以实现输入端2.0A@5V同步开关充电
可以实现2.4A@5V同步开关升压输出
低待机电流，约为60uA
充饱电压可选
软启动功能
涓流/恒流/恒压三段式充电
输入电源掉电电池自动升压供电
整体方案升压最高效率可达94%@2.4A
OUT输出过流，短路保护
自动检测负载启动功能
空载检测关断功能
输出线补功能
快速充饱功能
多种按键模式可选
可选手电扩流功能
1-4灯电量显示功能，多种电量显示方式
多种电量曲线可选
封装形式：eSOP8L
FM5324GA应用：
移动电源
其他便携设备

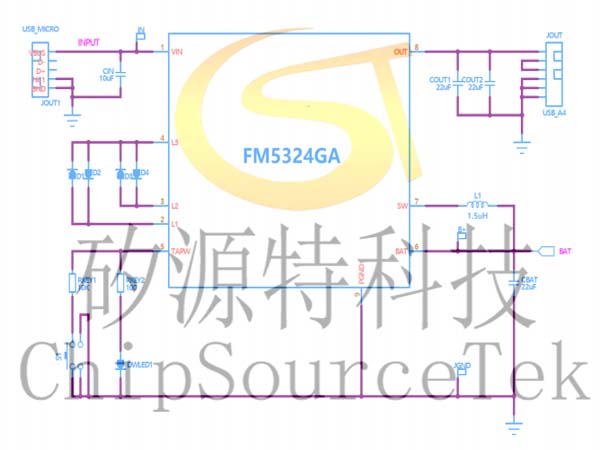

FM5324GA典型应用图：

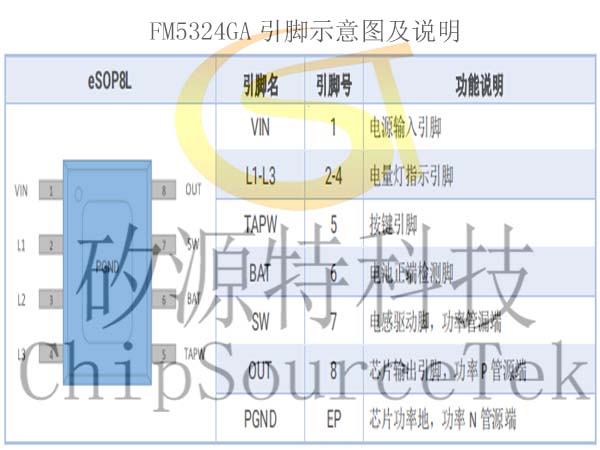

FM5324GA引脚示意图及说明：

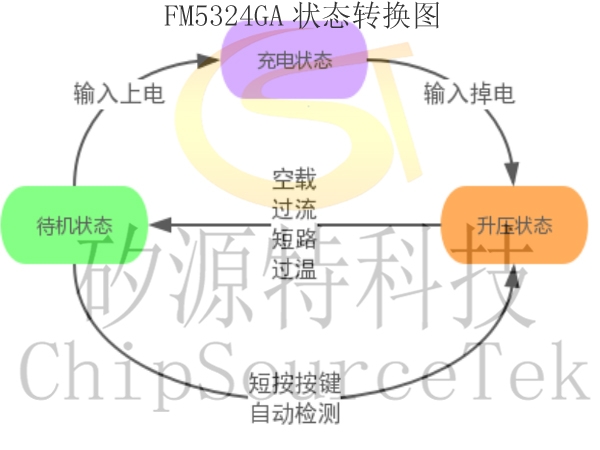

FM5324GA状态转换图：

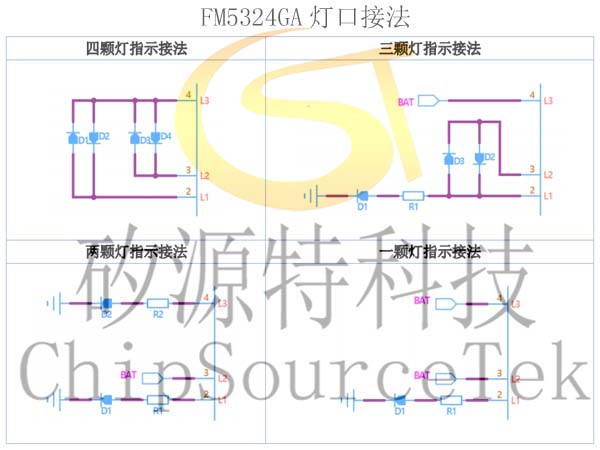

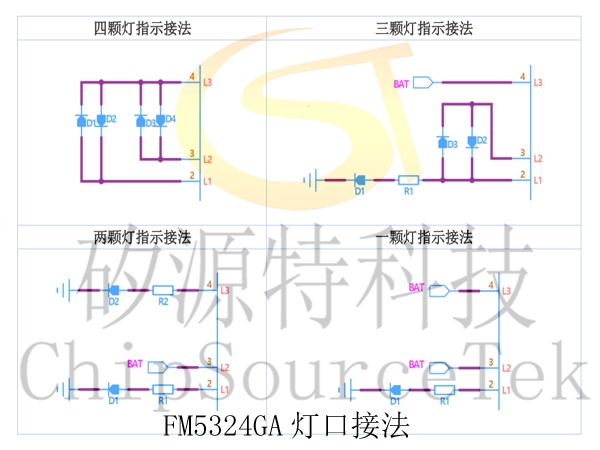

FM5324GA灯口接法：
FM5324GA应用说明：

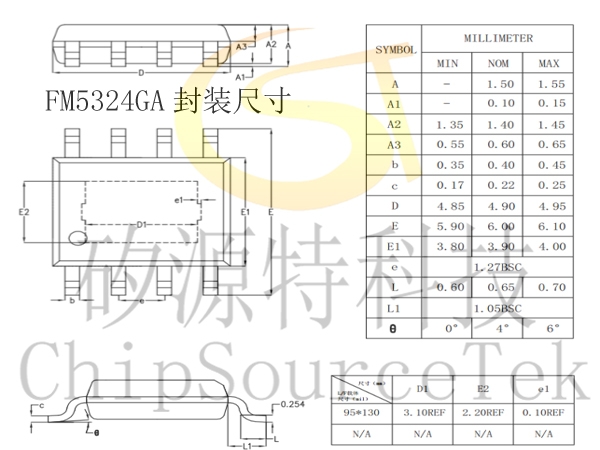

FM5324GA封装信息：

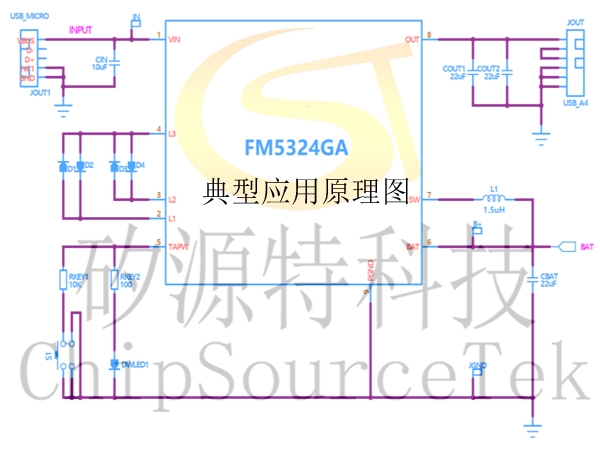

FM5324GA典型应用图：

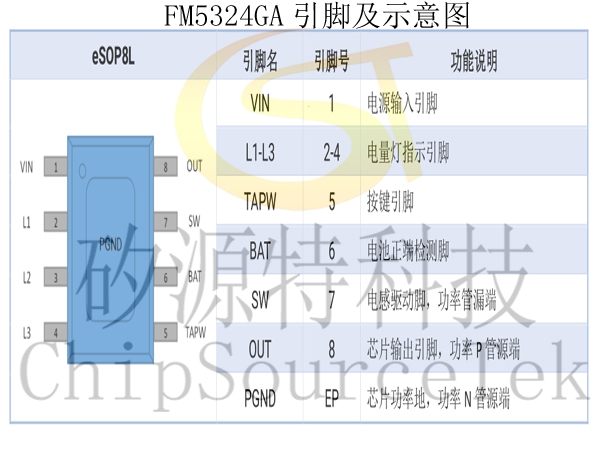

FM5324GA引脚示意图及说明：
FM5324GA状态转换图：
FM5324GA灯口接法：
FM5324GA应用说明：
1. 电容的选择：
CVIN，CBAT，COUT 电容为滤波电容，可使用陶瓷电容，耐压选择10V（推荐）或6.3V。在成本允许的条件下，增大COUT和CBAT会使系统更加稳定；如果对升压输出纹波要求不高，在保证系统稳定工作且有一定余量前提下，也可略微减小COUT；如果针对输出更大电流的方案，要将电容值相应增大。任何情况下，选择质量较差的电容都可能会引起整个系统性能下降，使用寿命缩短，甚至无法正常工作，所以请慎重选择电容。
2. 电感L1的选择：
推荐使用 1.5uH 的屏蔽电感，也可使用非屏蔽电感降低成本。
3. 升压带载测试：
因为芯片增加了两级短路保护，所以对升压带载测试时有一定要求：如果输出接大电容负载（某些型号的负载仪电容非常大），有可能误判短路保护。用电压源或模拟电池代替电池测试时，各种型号电源的瞬态响应不同，电源线的阻抗也可能比较大，在升压带CC或CR负载或者带负载启动时，也有可能出现短路保护的情况。实际应用时，由于接的是电池，CC或CR的情况会改善。一般便携设备输入电容都比较�。彼腔峒觳馐淙氲缪梗绻淙氲缪共还皇辈换岢涞纾允导室贫缭闯善犯阈璞赋涞缡辈换岢鱿治笈卸搪返那榭觥�

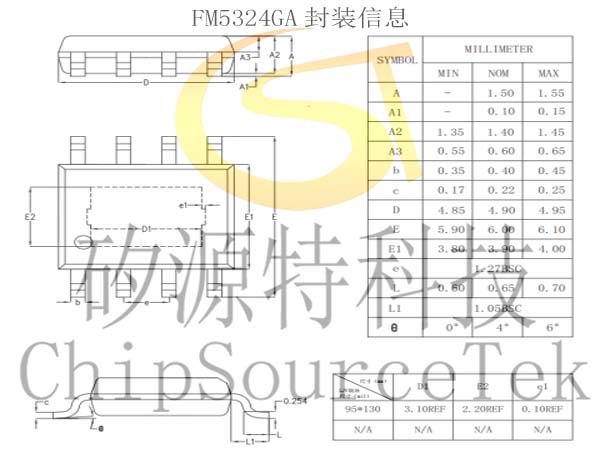

FM5324GA封装信息：
