电源地与信号地关系的详细解析
发布日期:2022-02-22
点击次数:2291

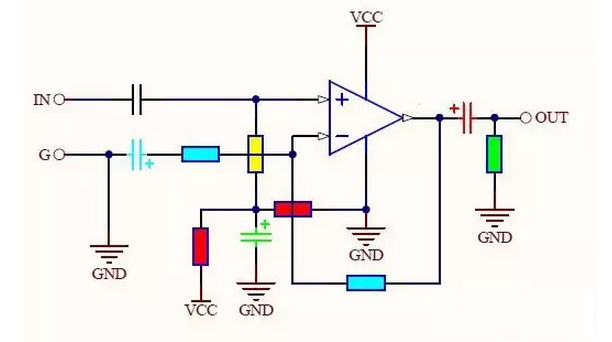

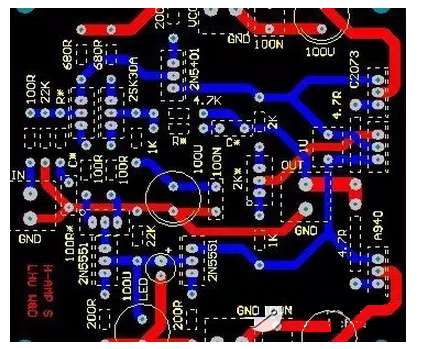

电源地主要是针对电源回路电流所走的路径而言的，一般来说电源地流过的电流较大，而信号地主要是针对两块芯片或者�？橹涞耐ㄐ判藕诺幕亓魉鞴穆肪叮话憷此敌藕诺亓鞴牡缌骱苄。涫盗秸叨际荊ND，之所以分开来说，是想让大家明白在布PCB板时要清楚地了解电源及信号回流各自所流过的路径，然后在布板时考虑如何避免电源及信号共用回流路径，如果共用的话，有可能会导致电源地上大的电流会在信号地上产生一个电压差(可以解释为：导线是有阻抗的，只是很小的阻值，但如果所流过的电流较大时，也会在此导线上产生电位差，这也叫共阻抗干扰)，使信号地的真实电位高于0V，如果信号地的电位较大时，有可能会使信号本来是高电平的，但却误判为低电平。
一、不同接地
当然电源地本来就很不干净，这样做也避免由于干扰使信号误判。所以将两者地在布线时稍微注意一下，就可以。一般来说即使在一起也不会产生大的问题，因为数字电路的门限较高。除了正确进行接地设计、安装，还要正确进行各种不同信号的接地处理。控制系统中，大致有以下几种地线：
1、数字地
数字地：也叫逻辑地，是各种开关量(数字量)信号的零电位。
2模拟地
模拟地：是各种模拟量信号的零电位。
3、信号地
信号地：通常为传感器的地。
4、交流地
交流地：交流供电电源的地线，这种地通常是产生噪声的地。
5、直流地
直流地：直流供电电源的地。
6、屏蔽地
屏蔽地：也叫机壳地，为防止静电感应和磁场感应而设。
二、接地问题的一些看法
以上这些地线处理是系统设计、安装、调试中的一个重要问题。下面就接地问题提出一些看法：
1、控制系统宜采用一点接地
一般情况下，高频电路应就近多点接地，低频电路应一点接地。在低频电路中，布线和元件间的电感并不是什么大问题，然而接地形成的环路的干扰影响很大，因此，常以一点作为接地点;但一点接地不适用于高频，因为高频时，地线上具有电感因而增加了地线阻抗，同时各地线之间又产生电感耦合。一般来说，频率在1MHz以下，可用一点接地;高于10MHz时，采用多点接地;在1～10MHz之间可用一点接地，也可用多点接地。
2、交流地与信号地不能共用。
由于在一段电源地线的两点间会有数mV甚至几V电压，对低电平信号电路来说，这是一个非常重要的干扰，因此必须加以隔离和防止。
3、浮地与接地的比较
全机浮空即系统各个部分与大地浮置起来，这种方法简单，但整个系统与大地绝缘电阻不能小于50MΩ。这种方法具有一定的抗干扰能力，但一旦绝缘下降就会带来干扰。还有一种方法，就是将机壳接地，其余部分浮空。这种方法抗干扰能力强，安全可靠，但实现起来比较复杂。
4、模拟地
模拟地的接法十分重要。为了提高抗共模干扰能力，对于模拟信号可采用屏蔽浮技术。对于具体模拟量信号的接地处理要严格按照操作手册上的要求设计。
5、屏蔽地
在控制系统中为了减少信号中电容耦合噪声、准确检测和控制，对信号采用屏蔽措施是十分必要的。根据屏蔽目的不同，屏蔽地的接法也不一样。电场屏蔽解决分布电容问题，一般接大地;电磁场屏蔽主要避免雷达、电台等高频电磁场辐射干扰。利用低阻金属材料高导流而制成，可接大地。磁场屏蔽用以防磁铁、电机、变压器、线圈等磁感应，其屏蔽方法是用高导磁材料使磁路闭合，一般接大地为好。当信号电路是一点接地时，低频电缆的屏蔽层也应一点接地。
如果电缆的屏蔽层地点有一个以上时，将产生噪声电流，形成噪声干扰源。当一个电路有一个不接地的信号源与系统中接地的放大器相连时，输入端的屏蔽应接至放大器的公共端;相反，当接地的信号源与系统中不接地的放大器相连时，放大器的输入端也应接到信号源的公共端。
对于电气系统的接地，要按接地的要求和目的分类，不能将不同类接地简单地、任意地连接在一起，而是要分成若干独立的接地子系统，每个子系统都有其共同的接地点或接地干线，最后才连接在一起，实行总接地。
如果电缆的屏蔽层地点有一个以上时，将产生噪声电流，形成噪声干扰源。当一个电路有一个不接地的信号源与系统中接地的放大器相连时，输入端的屏蔽应接至放大器的公共端;相反，当接地的信号源与系统中不接地的放大器相连时，放大器的输入端也应接到信号源的公共端。
对于电气系统的接地，要按接地的要求和目的分类，不能将不同类接地简单地、任意地连接在一起，而是要分成若干独立的接地子系统，每个子系统都有其共同的接地点或接地干线，最后才连接在一起，实行总接地。
|
