电感选型杀手锏——电感电流与电感量
发布日期:2022-05-02
点击次数:2199
在开关电源的设计中电感的设计给工程师带来许多的挑战，工程师不仅要选择电感值，还要考虑电感可承受的电流、绕线电阻、机械尺寸等等。本文解释了电感上的DC电流效应，为选择合适的电感提供必要的信息。
1、理解电感的功能
电感常常被理解为开关电源输出端中的LC滤波电路中的L（C是其中的输出电容）。虽然这样理解是正确的，但是为了理解电感的设计就必须更深入的了解电感的行为。

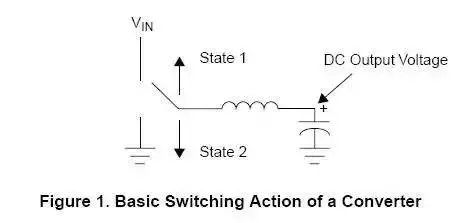

在降压转换中（Fairchild典型的开关控制器），电感的一端是连接到DC输出电压。另一端通过开关频率切换连接到输入电压或GND。
在状态1过程中，电感会通过（高边 “high-side”）MOSFET连接到输入电压。在状态2过程中，电感连接到GND。
由于使用了这类的控制器，可以采用两种方式实现电感接地：通过二极管接地或通过（低边“low-side”）MOSFET接地。如果是后一种方式，转换器就称为“同步（synchronus）”方式。
现在再考虑一下在这两个状态下流过电感的电流是如果变化的。在状态1过程中，电感的一端连接到输入电压，另一端连接到输出电压。对于一个降压转换器，输 入电压必须比输出电压高，因此会在电感上形成正向压降。
相反，在状态2过程中，原来连接到输入电压的电感一端被连接到地。对于一个降压转换器，输出电压必 然为正端，因此会在电感上形成负向的压降。
我们利用电感上电压计算公式：V=L(dI/dt)
通过上图我们可以看到，流过电感的最大电流为DC电流加开关峰峰电流的一半。上图也称为纹波电流。
根据上述的公式，我们可以计算出峰值电流：
因此，当电感上的电压为正时（状态1），电感上的电流就会增加；当电感上的电压为负时（状态2），电感上的电流就会减小。

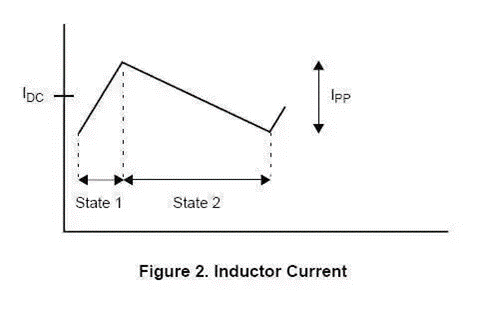

通过电感的电流如图2所示：
其中，ton是状态1的时间，T是开关周期（开关频率的倒数），DC为状态1的占空比。
警告：上面的计算是假设各元器件（MOSFET上的导通压降，电感的导通压降或异步电路中肖特基二极管的正向压降）上的压降对比输入和输出电压是可以忽略的。
如果，器件的下降不可忽略，就要用下列公式作精确计算：
同步转换电路
异步转换电路：
通过已经计算的电感峰值电流，我们可以发现电感上产生了什么。很容易会知道，随着通过电感的电流增加，它的电感量会减�。馐怯捎诖判静牧系奈锢硖匦跃龆ǖ�。
异步转换电路：
其中，Rs为感应电阻阻抗加电感绕线电阻的阻。Vf 是肖特基二极管的正向压降。R是Rs加MOSFET导通电阻，R=Rs+Rm。
2、电感磁芯的饱和度
通过已经计算的电感峰值电流，我们可以发现电感上产生了什么。很容易会知道，随着通过电感的电流增加，它的电感量会减�。馐怯捎诖判静牧系奈锢硖匦跃龆ǖ�。
电感量会减少多少就很重要了：如果电感量减小很多，转换器就不会正常工作了。当通过电感的电流大到电感实效的程度，此时的电流称为“饱和电流”，这也是电感的基本参数。

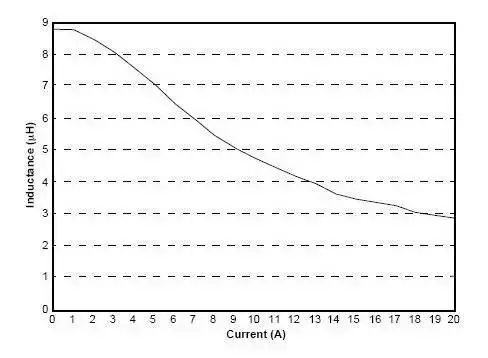

实际上，转换电路中的开关功率电感总会有一个“软”饱和度。要了解这个概念可以观察实际测量的电感Vs DC电流的曲线：
当电流增加到一定程度后，电感量就不会急剧下降了，这就称为“软”饱和特性。如果电流再增加，电感就会损坏了。
注意：电感量下降在很多类的电感中都会存在。例如：toroids，gapped E-cores等。但是，rod core电感就不会有这种变化。
有了这个软饱和的特性，我们就可以知道在所有的转换器中为什么都会规定在DC输出电流下的最小电感量；而且由于纹波电流的变化也不会严重影响电感量。
在所有的应用中都希望纹波电流尽量的�。蛭嵊跋焓涑龅缪沟奈撇�。这也就是为什么大家总是很关心DC输出电流下的电感量，而会在Spec中忽略纹波电流下的电感量。
|
