5W单声道无FM干扰，AB/D类音频功放AiP9971产品介绍
发布日期:2022-05-17
点击次数:2166

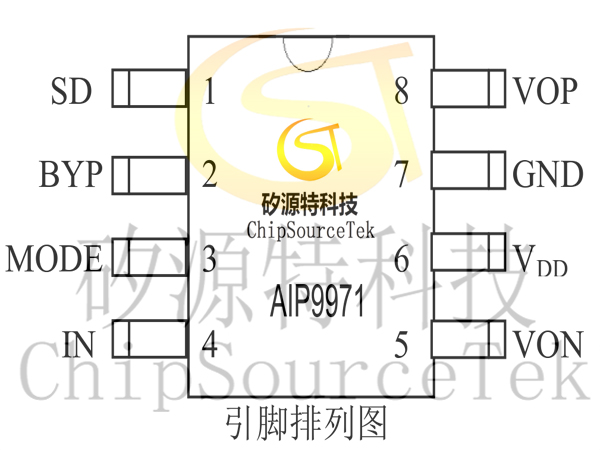

AIP9971引脚排列图：

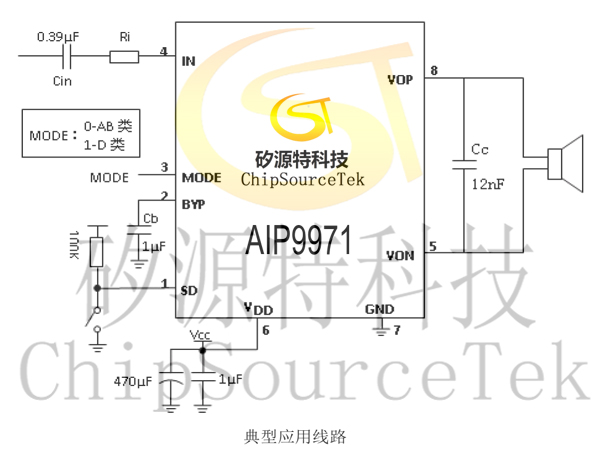

AIP9971典型应用线路：
为了避免AIP9971工作在D类模式下输出端的过冲电压对电路的损坏，在典型应用时，请在输出端VOP和VON 之间增加一个12nF的电容。
AIP9971 PCB设计注意事项：
（1）电源供电脚（VDD）走线网络中如有过孔必须使用多孔连接，并加大过孔内径，不可使用单个过孔直接连接。
（2）VDD 端口的滤波电容以及Bypass 端口的滤波电容（Cb）应尽量靠近芯片管脚，以取得更好的滤波效果。
（3）输入电容（Cin）、输入电阻（Ri）尽量靠近功放芯片管脚放置，走线最好使用包地方式，可以有效的抑制其他信号耦合的噪声。
（4）AiP9971的底部散热片建议焊接在PCB 板上，用于芯片散热，建议PCB 使用大面积敷铜来连接芯片中间的散热片，并有一定范围的露铜，帮助芯片散热。
（5）AiP9971 输出连接到喇叭的走线尽可能的短，并且走线宽度需在 0.4mm 以上。

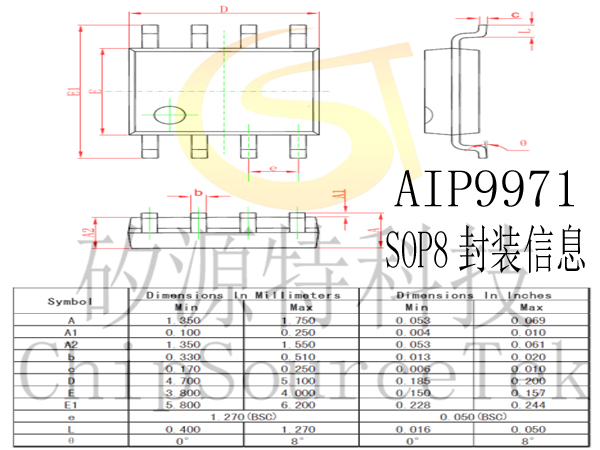

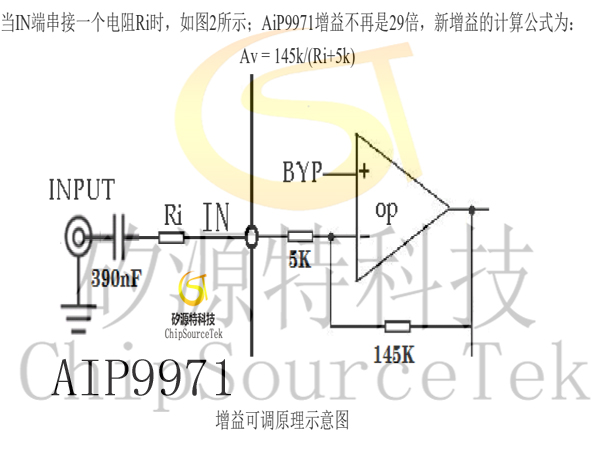

AIP9971增益可调原理示意图：AIP9971 SOP8 外形图与封装尺寸：
AIP9971 MSOP8 外形图与封装尺寸：

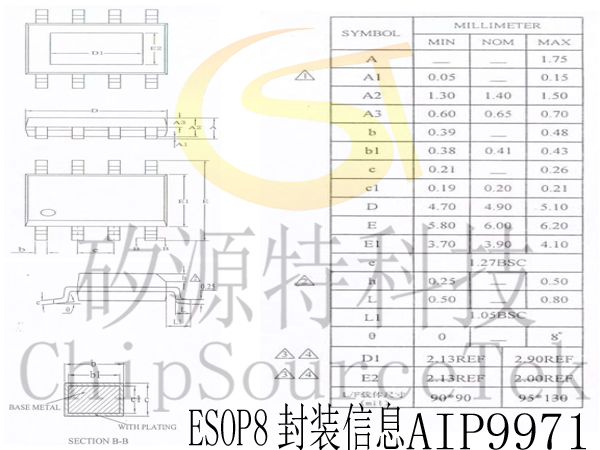

AIP9971 ESOP8 外形图与封装尺寸：

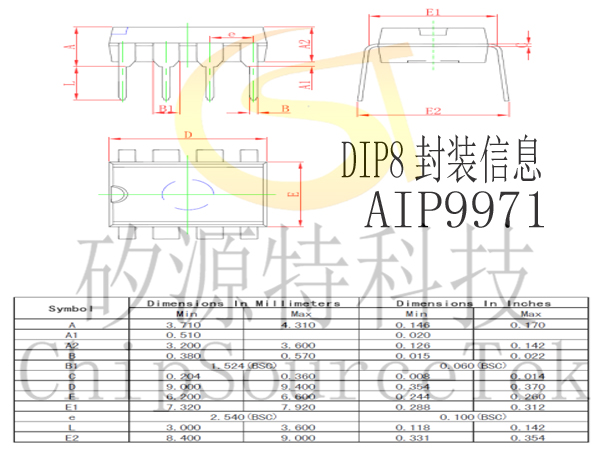

AIP9971 DIP8 外形图与封装尺寸：
对FM无干扰，高效率，音质优
输出功率高（THD＋N<10%，1kHz频率，VDD=5.0V）：
ESOP封装的为5W（2Ω负载），3.5W（3Ω负载），3W（4Ω负载）
关断模式漏电流小
外部增益可调，集成反馈电阻
宽工作电压范围2.0V～5.0V
不需驱动输出耦合电容、自举电容和缓冲网络
单位增益稳定
封装形式：MSOP8/SOP8/DIP8/ESOP8
