LDO的基本原理分析
发布日期:2022-07-01
点击次数:2064

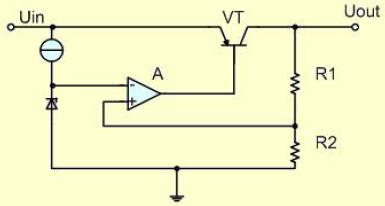

低压差线性稳压器(LDO)的基本电路如图1-1 所示，该电路由串联调整管VT、取样电阻R1 和R2、比较放大器A 组成。
图1-1 低压差线性稳压器基本电路
取样电压加在比较器A的同相输入端，与加在反相输入端的基准电压Uref 相比较，两者的差值经放大器A放大后，控制串联调整管的压降，从而稳定输出电压。当输出电压Uout 降低时，基准电压与取样电压的差值增加，比较放大器输出的驱动电流增加，串联调整管压降减�。佣故涑龅缪股�。相反，若输出电压Uout 超过所需要的设定值，比较放大器输出的前驱动电流减�。佣故涑龅缪菇档�。
供电过程中，输出电压校正连续进行，调整时间只受比较放大器和输出晶体管回路反应速度的限制。应当说明，实际的线性稳压器还应当具有许多其它的功能，比如负载短路保护、过压关断、过热断、反接保护等，而且串联调整管也可以采用MOSFET。
图1-1 低压差线性稳压器基本电路
取样电压加在比较器A的同相输入端，与加在反相输入端的基准电压Uref 相比较，两者的差值经放大器A放大后，控制串联调整管的压降，从而稳定输出电压。当输出电压Uout 降低时，基准电压与取样电压的差值增加，比较放大器输出的驱动电流增加，串联调整管压降减�。佣故涑龅缪股�。相反，若输出电压Uout 超过所需要的设定值，比较放大器输出的前驱动电流减�。佣故涑龅缪菇档�。
供电过程中，输出电压校正连续进行，调整时间只受比较放大器和输出晶体管回路反应速度的限制。应当说明，实际的线性稳压器还应当具有许多其它的功能，比如负载短路保护、过压关断、过热断、反接保护等，而且串联调整管也可以采用MOSFET。
|
