电源线噪声：共模干扰、差模干扰
2.3共模干扰产生原因
2.3.1. 电网串入共模干扰电压。
2.3.2. 辐射干扰（如雷电，设备电�。浇缣ǎ蠊β史湓矗┰谛藕畔呱细杏Τ龉材８扇牛蚴墙槐涞拇懦〔槐涞牡缌鳎叵撸阆呋芈访婊氲叵撸鹣呋芈访婊幌嗤礁龌芈纷杩共煌仍蛟斐傻缌鞔笮〔煌�。
2.3. 3.接地电压不一样，简单的说就电位差而造就了共模干扰。 4.设备内部的线路对电源线造成的共模干扰。

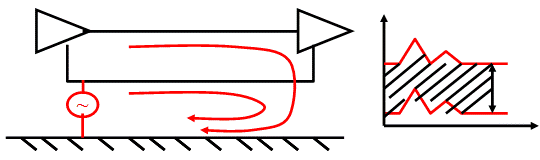

2.4共模干扰电流

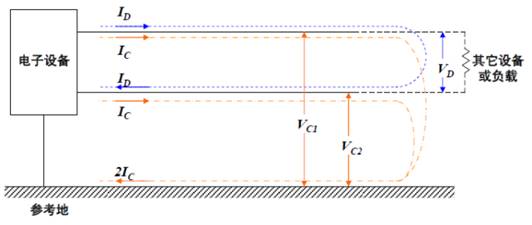

共模干扰一般是以共模干扰电流存在的形式出现的，一般情况下共模干扰电流产生的原因有三个方面：
2.4.1. 外界电磁场在电路走线中的所有导线上感应出来电压（这个电压相对于大地是等幅和同相的），由这个电压产生的电流。
2.4.2. 由于电路走线两端的器件所接的地电位不同，在这个地电位差的驱动下产生的电流。
2.4.3. 器件上的电路走线与大地之间有电位差，这样电路走线上会产生共模干扰电流。
2.5注意事项
2.5.1.器件如果在其电路走线上产生共模干扰电流，则电路走线会产生强烈的电磁辐射，对电子、电气产品元器件产生电磁干扰，影响产品的性能指标；

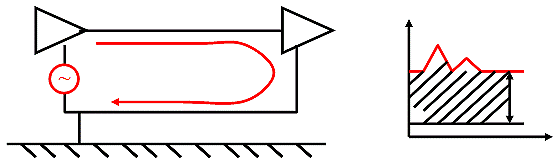

2.5.2.当电路不平衡时，共模干扰电流会转变为差模干扰电流，差模干扰电流对电路直接产生干扰影响。对于电子、电气产品电路中的信号线及其回路而言：差模干扰电流流过电路中的导线环路时，将引起差模干扰辐射，这种环路相当于小环天线，能向空间辐射磁场，或接收磁场。
2.5.3. 共模干扰主要集中在1MHz以上。这是由于共模干扰是通过空间感应到电缆上的，这种感应只有在较高频率时才容易发生。但有一种例外，当电缆从很强的磁场辐射源(例如，开关电源)旁边通过时，也会感应到频率较低的共模干扰。
三、如何抑制共模干扰
共模干扰作为EMC干扰中最为常见且�：洗蟮母扇牛颐且种扑钪苯拥姆椒ň褪锹瞬�。

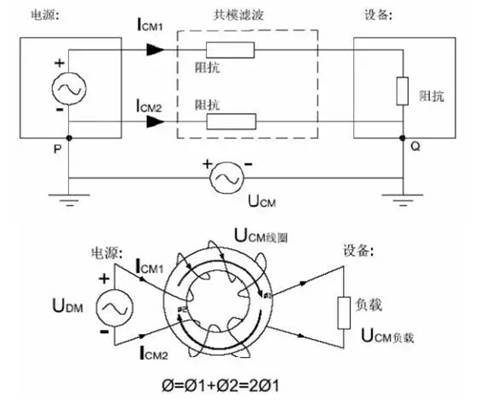

在电路中串入共模电感，当有共模干扰电流流经线圈时，由于共模干扰电流的同向性，会在线圈内产生同向的磁场而增大线圈的感抗，使线圈表现为高阻抗，产生较强的阻尼效果，以此衰减共模干扰电流，达到滤波的目的；当电路中的正常差模电流流经共模电感时，电流在同相绕制的共模电感线圈中产生反向的磁场而相互抵
案例 USB 信号上的共模干扰抑制方法
USB 端口的滤波处理－使用共模电感 USB 传输线上的信号是差分信号而干扰源是共模干扰信号，在传输线上串上共模电感能较好的抑制共模干扰，而对有用的差分信号没有任何衰减。

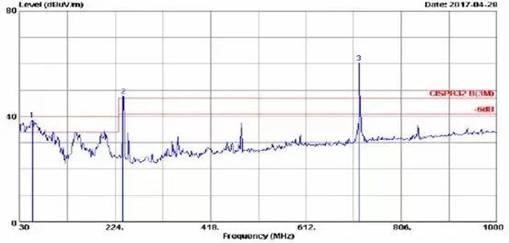

USB 高速运行会在DM/DP信号线上产生很强的共模干扰

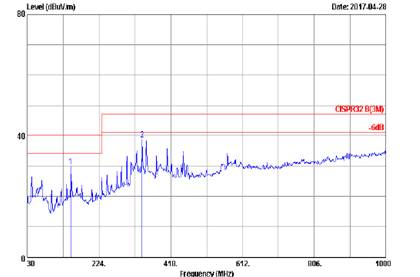

电路中加入滤波器－共模电感后共模干扰信号得到有效抑制，如果共模干扰源是在电源回路，可使用共模电容来抑制干扰信号。

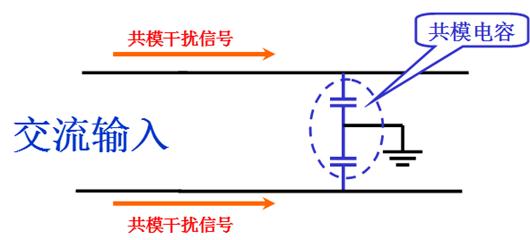

在电路中引入共模电容，则共模电容提供最短的路径使共模干扰信号被旁路，从而抑制共模干扰的产生。如果电源回路同时还存在差模干扰，使用差模电容来抑制干扰。

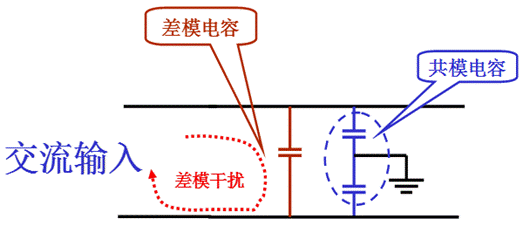

在电路中引入差模电容，则差模电容提供最短的路径使差模干扰信号被旁路，从而抑制差模干扰的产生。共模干扰作为EMC干扰中最为常见且危害很大的干扰,抑制它的方法除了滤波外，还可以通过对信号线路进行屏蔽，在PCB 板上大面积铺地降低地线阻抗来减少共模信号强度等方法。
|
