负降压转换器无需电感器
发布日期:2023-02-07
点击次数:1341
该电路使用两个电荷泵器件来降压负电压。第一个通过加倍和反相负输入电压产生正输出，第二个充当逆变器以产生所需的负输出。电路的输入和输出能力取决于所选IC元件允许的输入/输出电压。
为了在低电流应用中降压负电压，非电感器配置将易用性与少量外部元件相结合。这种降压转换器可通过两个电荷泵器件实现。第一个通过加倍和反相负输入电压产生正输出，第二个充当逆变器以产生所需的负输出。电路的输入和输出能力取决于所选IC元件允许的输入/输出电压（图1）。

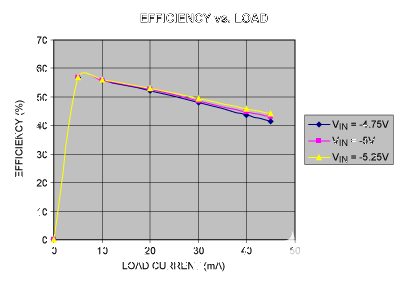

图2.V时图1电路的效率与负载的关系在电平为 -4.75V、-5V 和 -5.25V。

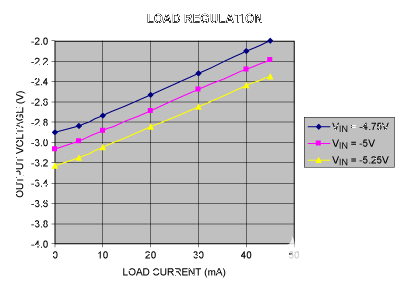

图3.图1电路在V时的负载调整率在电平为 -4.75V、-5V 和 -5.25V。

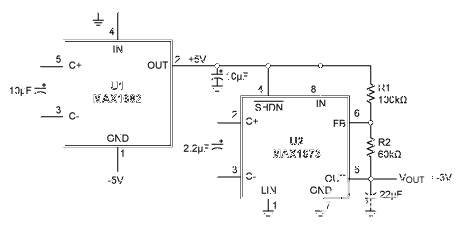

图1.该负降压转换器（-5V 至 -3V） 无需电感器。
U1 （MAX1682）作为倍压器工作，接受5V负输入并产生5V正输出。稳压反相器（U2，MAX1673）接受+5V电压并产生-3V输出。U2输出端的分压器（R1/R2）提供反�。玌2的输出电压调节到所需水平（V外).在FB输入端，阈值电压出厂设置为零。您可以使用 R2（5V/R1） = -V 选择 R1 和 R2 的值外，再加上它们的总和应允许最小电流为 50μA 的条件。V的精度外很大程度上取决于-5V输入的精度。图2和图3显示了-4.75V、-5V和-5.25V输入的电路效率和输出调节。
图2.V时图1电路的效率与负载的关系在电平为 -4.75V、-5V 和 -5.25V。
图3.图1电路在V时的负载调整率在电平为 -4.75V、-5V 和 -5.25V。
|
