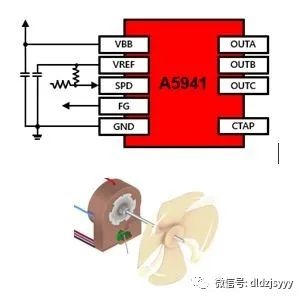

A5941：三相电机单芯片无霍尔正弦波驱动
A5941是一款针对于中功率风扇应用的无传感器三相电机驱动芯片。这款芯片集成了正弦波信号输出驱动，因此可以最大限度得减小风扇的运行噪声和振动。在启动时，一个正弦波形的电压信号被输出到电机线圈上，平缓地启动并逐渐加速电机至所需的速度，从而实现了所谓的软启动，默认的输出电压可驱动电机工作在一个宽泛的特性范围内。
另外，A5941芯片还集成有EEPROM存储单元（详见下一期介绍），根据应用需要，可以通过更改在EEPROM内存储的配置指令，定制电机的启动。电机的转速调节是通过控制PWM输入信号的占空比来实现，该PWM信号的允许频率范围非�？�。根据需求，配置EEPROM也可以设定通过模拟电压输入来调节电机转速。A5941芯片可以实现在无需外部霍尔传感器的情况下，检测三相电机转子位置。这种技术的优点不仅可以省去因霍尔传感器的损坏而带来的维护问题，提高风扇电机的可靠性，扩大应用范围，降低生产成本，而且也能消除因传感器的不一致而产生的检测误差。A5941芯片采用了10引脚的SOIC封装形式。
A5941 三相电机驱动器集成了正弦信号驱动功能，可以最大限度减小中等功率风扇的可闻噪声和振动。
180°正弦信号驱动 - 低可闻噪声和振动
根据 Allegro 的无传感器算法获得电机位置，无需外部霍尔传感器
适合应用：小功率风机，冰箱风机，服务器风机等
主要优点：
三相无霍尔直流无刷电机驱动器
不需要霍尔
正弦波起动和运行，减小了噪音和抖动
PWM调速或者电压调速
FG速度输出信号
可编程EEPROM更好地适应各种风机应用
默认参数可以实现几乎所有马达的可靠起动
可以通过进一步地编程优化马达性能
宽电源电压供电4V to 18V
高可靠性设计：
过热保护
电流限制
短路保护
锁定保护
|
