浅谈降压转换器IC的电容计算
发布日期:2023-03-23
点击次数:1133
降压转换器

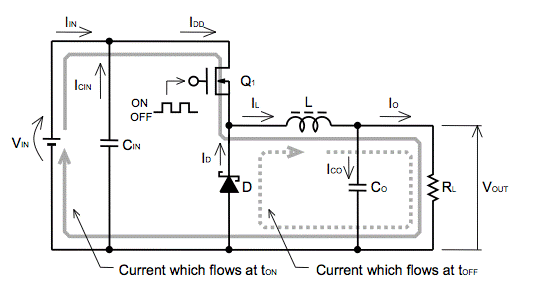

图1是降压转换器的基本电路。当开关元件Q1导通时，电流从Vin流过线圈L并对输出平滑电容器Co充电，输出电流Io被提供给Vin。此时流入线圈L的电流产生磁�。缒茏拍懿⑿罨⒋�。当开关元件 Q1 关断时，续流二极管 D 导通，L 中存储的能量然后释放到输出侧。
图1 基本降压转换器电路
输入电容的计算
输入电容的额定电压必须高于 输入电压。此外，电容器的额定纹波电流必须高于 IC 的 输入纹波电流。尽管输入电流的平均值与变压比成比例地变�。布涞扔谑涑龅缌鞯南嗤缌髁鞴笛棺黄鳎缤� 2 中的 IDD 所示。

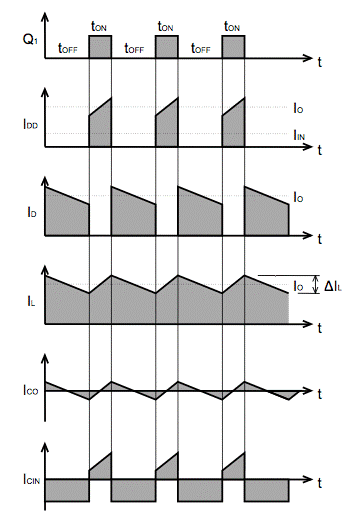

图2 各部分电流波形
这将由输入电容器平均，但正如图 2 中的 ICIN 清楚显示的那样，流入输入电容器的交流纹波电流高于输出的 ICO。ICIN 的有效值可以通过以下公式计算：
|
