指纹传感器工作原理及提高匹配性能的方法
发布日期:2023-07-18
点击次数:833
指纹识别过程同所有的生物体特征识别的过程类似，分为用户注册和特征匹配2个部分。首先，需要录入指纹图像，对获取的原始图像进行处理，包括图像增强、分割、细化、二值化等。然后，对指纹的细节特征进行提�。冉铣＜奶卣鞯阌蟹植娴�、端点，最后，生成模板储存在系统数据库中。无论是验证或者辨识的过程，都需要将待识别的用户的指纹图像再一次进行同样的图像分割、细化、二值化、特征提取等一系列步骤，生成和数据库模板同样的数据格式，最后，进行比对，得出识别的结果。
现有的指纹识别算法的前提条件是使用相同的指纹识别器上采集指纹或认证。所以，在网上的很多用户只能用同一类指纹识别器才能实现认证，实践证明：如果换作不同的指纹识别器，验证系统的性能将大大降低，这是因为指纹识别器没有标准的互换规定。
由于各种识别器的使用算法的不同，要使用指纹识别器的各系统需要个别的登录，而且，认证时必须使用与登录时使用的识别器类型相同。这说明个人和系统需要保留多个不同种类的识别器。解决不同识别器之问的通用算法就成为目前研究的一个很有意义的课题，这样，用户可以在自己的电脑上使用不同的识别器，方便了在线指纹验证系统的使用价值。
由于某类指纹传感器仅仅适合同种类型的采集仪验证使用，为了允许更多的用户使用和阻止假冒用户试图欺骗系统，多传感器指纹融合提高系统的性能显得很有必要。本文提出一种简单的融合策略研究了两类常用的指纹传感器一光学传感器和电容传感器。两类传感器分别采集两幅图像后通过预处理程序提取细节点后分别与模板指纹相匹配，得到2个匹配分数，然后，把这2个匹配分数通过融合规则得到最后的匹配分数，通过与单一传感器性能比较表明：融合后的结果对系统的性能有了很大的提高。
1.提出的融合框架
图1为提出的多传感器指纹验证系统框架图。首先，通过光学和电容传感器采集用户的指纹图像。然后，对图像进行预处理和分别提取两类传感器采集的指纹图像的特征，基于细节点的匹配算法被分别应用到光学和电容细节点集，因此，有2个匹配分数，并使用融合规则融合这些分数。

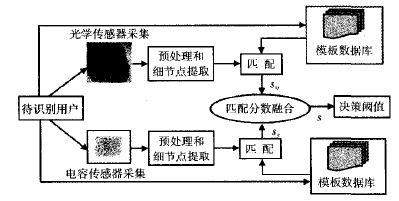

图1多指纹传感器验证系统框架图
1.1指纹传感器的类型和工作原理
由于当今指纹传感器规格很多，但是，至今仍然没有一个恰当和统一的协议和标准。目前，市场上现有的传感器主要有光学传感器和电容式传感器两类。
1.1.1光学传感器工作原理
它的基本原理如下：将手指按压在玻璃平面的一侧，在玻璃的另一侧安装有LED光源和CCD摄像头，LED发出的光束以一定的角度照射向玻璃，摄像头用于接收从玻璃表面反射回的光线。手指上的脊线与玻璃表面接触，谷线不与玻璃表面接触，因此，照射在指纹脊线所接触部分的玻璃表面的光线被漫反射，而照射在指纹谷线所对应的玻璃表面的光线被全反射，从而在由CCD摄像头捕获的图像中，对应指纹脊线的部分颜色较深，对应指纹谷线的部分颜色较浅。
1.1.2电容传感器工作原理
电容传感器原理根据按压到采集头上的手指的脊和谷在手指表皮和芯片之间产生不同的电容，芯片通过测量空间中的不同的电磁场得到完整的指纹。由这一构造原理，可以大大地提高指纹的防伪性。伪造的指纹一般用硅树脂或者白明胶等绝缘材料，在电容传感器上是无法成像的，这样使伪造的指纹无用武之地。但电容技术的芯片昂贵，且易受到干扰。
1.2指纹图像处理
在该识别过程中，首先，通过指纹采集仪器采集到指纹J，由于采集指纹图像时图像质量不高或者在捺取指纹过程中因用力不均造成指纹畸变，常常会造成指纹图像分割的不准确，给后续的指纹识别带来更大的困难，造成指纹自动识别系统的拒识或误识，所以，指纹采集后的第一个关键技术就是对采集到的指纹图像进行预处理，包括对指纹图像的增强、二值化和细化等。预处理完成后即可进行特征提�。缓螅刑卣髌ヅ洌涑銎ヅ浣峁缤�2.

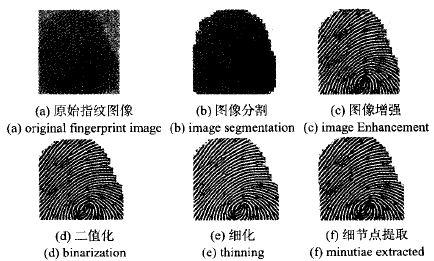

图2指纹图像预处理步骤
最后，细节点被提取出来，细节点定义为：端点和分又点（如图3），纹线端点是一条纹路的终结点，而纹线分叉点是一条纹路再次分开成为两条纹路的点。这2种特征点在指纹图像中出现的几率最大、最稳定，易于检测，而且，足以描述指纹的唯一性。
.
.图3指纹细节点类型
两幅指纹图像的匹配主要是解决旋转、平移和形变等问题。本文中，指纹匹配的输入是2个特征点的点集尸与Q，其中一个点集P是从输入的指纹图像中提取出来的，另一个点集合Q则是预先从标准的指纹图像中提取出来储存在模板库中。这2个点集合分别表示为
其中，记录了点集P中第i个特征点的3条信息：坐标、Y坐标与方向，则记录了点集Q中第j个特征点的3条信息：x坐标，y坐标与方向。假设两幅指纹图可以完全匹配起来，则可通过对输入的指纹图作某种变换（旋转、平移与伸缩）得到模板中的指纹图，因此，点集P可以通过旋转、平移与伸缩等变换近似成点集Q.
为了能够将输入指纹图像中的某一个特征点按照一定的变换方式转换成模板指纹图像中的相对应位置，需要知道相应的变换因子，△x与△y分别为x，y方向上的平移因子，△θ则是旋转因子。匹配基准点的确定是通过判断这2个三角形的相似程度得到的，在求取了两幅指纹图像之间的匹配基准点和变换因子后，本文对待识别指纹相对于模板指纹进行旋转、平移变换，以便判断两枚指纹是否来自于同一个手指。在本文中，求取变换后的待识别指纹的特征点坐标位置和所在区域的纹线方向。然后，将变换后的待识别指纹特征点集叠加到模板指纹特征点集上，检测2个特征点集合中相重合的特征点数目。由于本文中的匹配是一种非精确匹配，即使是一对匹配的特征点对，它们之问也不会完全重合，总是在位置、方向上存在有一定的偏差，所以，必须有一定的偏差容忍度。
为此，本文采用一种称为界定盒的方法。对模板指纹特征点集中的每一个特征点，选取它周围的一个矩形区域作为它的界定盒，只要变换后的待识别指纹中的特征点经过叠加后落在这个区域之内，而且，方向基本一致，可以认为这2个特征点对是一对匹配的特征点。
最后，算法统计所有相匹配的特征点数目，通过式（1）转换成匹配分数，其中，maxscore是通过叠加匹配的细节点个数得到的最大匹配得分，Temp—Num和Input—Num分别是模板和输入指纹的细节点数目
计算的匹配分数代表了相比较的两幅指纹的相似程度。参数值越大，相似性程度越高，而如果得分较小时，说明这一用户不一定是其宣称的用户，访问将被拒绝。
本文所使用的算法是一种典型的基于特征点坐标模型的点模式匹配算法。它对匹配过程中最难的一步一基准点的确定和变换参数的求取作了较深入的研究，根据3个近邻的特征点之间的相互关系来确定基准点、求取变换参数。该算法在一定程度上能够加快基准点的求�。佣岣哒銎ヅ渌惴ǖ乃俣取Ｍ保盟惴ㄊ歉荻嗟憷慈范ū浠徊问皇峭ǔＲ庖迳系囊坏悖谝欢ǔ潭壬峡梢韵谔卣魈崛」讨兴氲奈恢�、角度的偏差，得到更为准确的变换参数。
1.3光学和电容传感器的融合
So， Sc是分别由光学传感器和电容传感器采集的图像运用匹配算法所获得的匹配分数，s融合后的分数和S.So， Sc之间有如下关系
将S和设定的阈值相比较：if：S＞threshold系统允许进入，为真；否则，系统拒绝该用户，当然，上述方法也可用于2只以上的，。
根据方程（2）研究了两种类型的匹配分数转换执行融合规则，第一种类型融合规则属于所谓的固定融合规则，因为它们不需要参数估计，尤其研究了两类传感器的匹配分数中值
第二种融合是所谓的训练样本规则，因为它们需要为了获得理想的阈值分数而让样本经过多次训练，采用公式（4）训练样本
式中W0，W1，W2为权值向量，显然，中值融合的效果要差于逻辑融合，逻辑融合的过程就是以中值为基础，经过多次迭代，总能找到一组合适的权值向量（W0，W1，W2），使得阈值分数S接近于最佳值。
2.实验结果
随机抽取20个人，每个人使用3个手指，分别为大拇指、食指、中指，使用光学和电容传感器，每个手指按压10次，每个人采集到的指纹数为6×10=60，共有指纹20×60=1200.对于每一个验证算法两类集合的匹配分数。第一次匹配称为“真正匹配分数（真正用户之间）G集合，第二次是”假匹配分数“（”假冒用户之问“）I集合。
随机细分以上集为2个大小相同的集合：G=G1 U G2，I=I1 U I2，G1， G2和I1， I2分别是G和I的分离集合。训练集合Tr={G1，I1}用于计算逻辑融合规则的权重，测试集合Tx={G2，I2}用于评价和比较算法性能。它包含以下几个指标：
训练样本集合的等错误率（EER），也就是当真正用户被系统错误拒绝的百分比（FRR）等于假冒用户被系统错误接受的百分比（FAR）。
电容传感器性能明显差于光学传感器。其原因主要是电容传感器采集图像时的接触面积远远小于光学传感器。直接导致了其采集的图像提取的细节点数目少，因此，提取的细节点不能彼此正确的匹配。
从等错误率计算的融合结果来看，性能也有很大的提高，逻辑融合减少EER从3.6%到2.9%.测试样本的结果也表明融合提高了系统的鲁棒性，实际上，在逻辑融合（表1第5行）以后，训练样本的性能（表1第2列）和测试样本的性能偏差（表l第3列和第4列）大大减小了。
该实验结果与Gian Luca实验结果对比，发现得到的结果指标低于文献[7]的指标，其中原因可能是本文使用的采集器性能比较差，以致获得的指纹图像质量不够理想而导致指标稍弱，另外，可能就是本文使用的算法获得的匹配结果不够理想。
3.结论
本文提出了基于光学和电容传感器多传感器指纹验证系统。实验结果表明：验证后的多传感器系统性能优于最好的单一传感器陛能（光学传感器），而且，光学和电容传感器匹配器两者之间的互补性也表明了多传感器融合的可能性，从理论上来说系统本身也获得了很低的验证错误率。特征提取过程被分别应用到每一个采集设备采集到的图片，应用一个简单的融合规则，提高系统的验证性能。因此，融合不同类型的传感器提高系统性能方案简单易行。
|
