ACM8687内置虚拟低音/3D环绕音效等算法、41W立体声I2S输入数字功放IC产品介绍
发布日期:2023-09-16
点击次数:719
概述
ACM8687一款高度集成、高效率的双通道数字输入音频功放。供电电压范围在4.5V-26.4V,数字接口电源支持3.3V。在6欧负载下，输出功率可以达到2×41W，PBTL 3欧负载模式下单通道可以输出1×82W@1% THD+N。
ACM8687采用新型PWM脉宽调制架构，根据信号大小动态调整脉宽，在保证音频性能前提下，降低静态功耗，提高效率，另外防止POP音的产生。
扩频技术的应用可以大幅降低EMI辐射，在功率和喇叭线长一定的范围内，可以用磁珠替代电感方案，从而优化成本和电路面积。
ACM8687高度集成了多种音效算法。内部模块可以独立控制，左右通道也可以独立控制。内部集成数字、模拟增益调节，信号混合模块，11个EQ和2个Post EQ，两个小音量低音增强�？椋拱ㄐ槟獾鸵粼銮亢�3D环绕音效。
另外，新型的3段DRC可以帮助用户实现平滑和无失真的多段音效控制。
特征
灵活的供电电压配置
- PVDD: 4.5V 到 26.4V
- DVDD 和 I/O 电压: 3.3V ?
输出功率
- 2×41W, 立体声 (6Ω, 24V, THD+N <1%)
- 2×33W, 立体声 (4Ω, 18V, THD+N = 1%)
- 1×82W, 单通道 (3Ω, 24V, THD+N <1%) ?
出色的音频性能
- THD+N ≤ 0.03% @1W, 1kHz, PVDD = 12V
- SNR 信噪比 114 dB (A 加权)
- 底噪 ≤ 37
应用
便携音箱: 蓝牙音箱, 语音助手音箱 ；家庭音频: 电视，声霸，STB 盒子，家庭影院；笔记本、台式机等

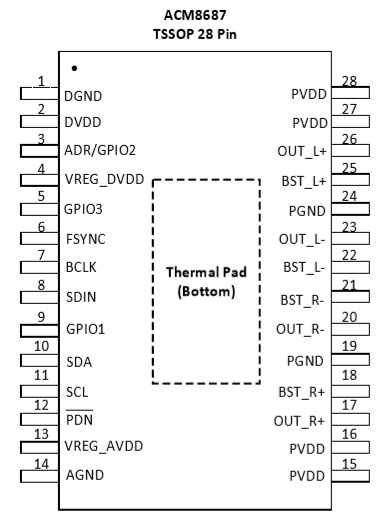

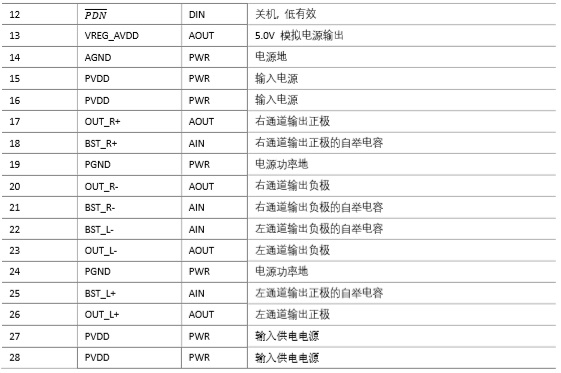

管脚配置和功能说明
应用原理图

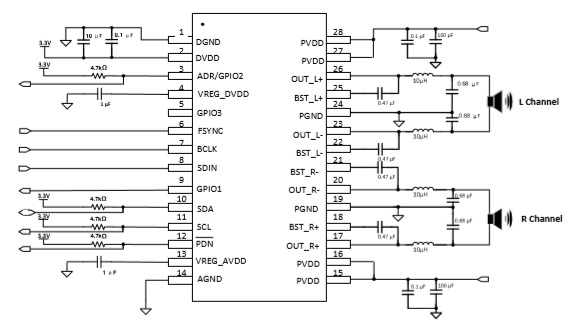

立体声典型应用

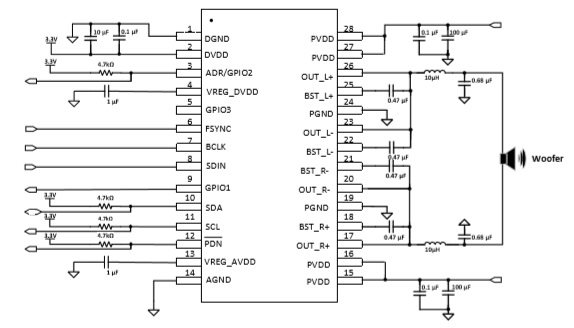

单通道典型应用
详细的产品资料及销售联络信息请参看:http://www.zmp0.com
|
