利用USB－C实现并联电池充电如何帮助提升用户体验
|
Single cable 单根电缆 |
Power and data are on the same cable, which is beneficial in space constrained applications 供电和数据传输使用同一根电缆，对空间受限的应用非常有利 |
|
High power levels 高功率水平 |
Increased capacity and higher charging levels allow for a larger range of possible applications, including both low power consumer devices and high power tools and computers 更大的容量和更高的充电水平支持更广泛的应用，包括低功耗消费电子设备和高功率工具以及计算机 |
|
Time saver 节省时间 |
The high charge current capabilities of USB-C allow for charging batteries in parallel, which results in more usable capacity in the amount of time it takes to charge just one battery USB-C的高充电电流功能支持电池并联充电，在为一块电池充电所需的时间内可获得更多的可用容量 |
|
Simple integration 轻松集成 |
USB-C cable is reversible and can be plugged in either way, while adding additional batteries in parallel simply requires connecting the power source to the terminals of the new battery USB-C电缆是可逆的，正反插入都可以，并联时要添加电池只需将电源连接到新电池的端子即可 |
|
Reduced electronic waste over time 长久使用减少电子垃圾 |
Using a common USB-C charger for multiple devices would reduce electronic waste around the world 多台设备共用一个USB-C充电器将减少世界各地的电子垃圾 |
|
Differences in ports 端口不同 |
Complications over power levels can occur if both ports do not match. The multiple ports include Thunderbolt, Power Delivery 3.1, and Power Delivery 3.0 如果两个端口不匹配，则可能会出现功率水平的问题。端口包括Thunderbolt、Power Delivery 3.1和Power Delivery 3.0 |
|
More expensive 更为昂贵 |
Additional batteries along with ports and cables that allow for faster charging require advanced technology, which is more expensive than previous versions 无论是增加电池，还是支持更快充电的端口和电缆，都需要先进的技术，因此比之前的版本更昂贵 |
|
Cable replacement 电缆更换 |
New USB-C cables will force USB-A, USB-B, and micro-USB cables to be replaced and the older cables will become obsolete 新的USB-C电缆将强制取代USB-A、USB-B和micro-USB电缆，旧电缆将被淘汰 |
|
Larger size 尺寸更大 |
dding an additional battery is going to take up extra space, which can become an issue in applications where size is a critical specification 增加电池将会占用额外的空间，这对有尺寸要求的应用可能会是一个问题 |
|
Increased complexity |
Including an additional battery introduces a few complex issues, such as the need to balance aging across the batteries and ensuring charge cycles begin at similar voltages so the batteries or wiring is not damaged 增加电池会带来一些复杂的问题，例如需要平衡电池之间的老化，确保充电周期开始时的各电池电压相近，以免损坏电池或接线 |
采用MAX17330的示例
图2显示创建并联电池充电环境所需的主要工具之一——MAX17330示例。该产品IC集成了电池充电器、电量计和保护器。MAX17330从兼容USB-C的充电器或转换器接收电源，然后为并联电池组高速充电，尽可能延长用户的使用时间。此外，这种配置使电池能够放在特殊的位置，例如AR/VR耳机的另一侧或可折叠手机的不同侧面。使用这种芯片的一些好处包括能充分降低压差和减少热量，防止并联电池交叉充电，以及能够独立为并联电池组充电。
MAX17330的实际应用
本文介绍了并联电池充电与USB-C的结合，并指出了一些优点和缺点。现在我们对整个主题有了更多认识，有必要看一些实际应用。并联电池充电和USB-C已经开始进入一些消费市场。具体包括但不限于AR/VR耳机、无绳电钻等工具、笔记本电脑和便携式平板电脑。上文表2提到的挑战给设计人员设计这类系统带来了一些困难。用ADI公司的MAX17330替换图2中的�？椋肕AX77958替换USB-C控制器，用MAX77986替换下行电源。借助MAX77958，设计人员可通过独立的解决方案和定制固件来简化设计，这些固件决定USB-C的供电水平，而MAX77986可作为USB-C的下行电源，为整个产品的其它部分供电。这类设置非常适合功率要求为15 W或以上的应用。对于15 W以下功率应用，MAX77789是理想选择，它将1S 3 A充电器与USB-C检测功能相结合。为验证这些产品的功能，可点击此处订购MAX17330评估套件或点击此处订购MAX77789评估套件。若想获取MAX17330的样片进行原型制作，请访问申请样片网站。欲了解有关MAX17330的更多信息，请观看《MAX17330简介》。

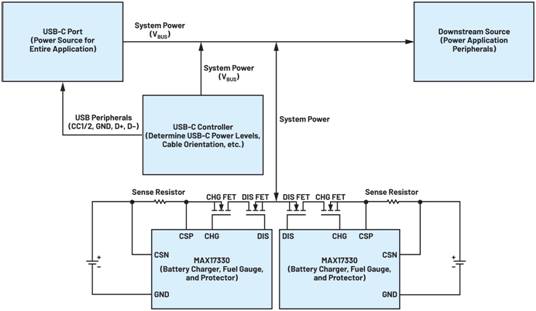

图2.集成MAX17330的并联电池充电环境框图
结论
当今世界，消费者都希望所用的产品具有最大化的效率，不想浪费任何时间。ADI公司的所有这些产品都可以组合使用，支持消费者将USB-C的快充功能与并联电池组相结合。这有助于延长最终产品的电池寿命，缩短充电时间，从而提高效率。随着消费市场的不断发展，设计人员需要快速适应，尽力设法满足客户需求。为下一代消费电子设备寻找新的充电方法时，面对不断变化的问题，USB-C和并联电池充电将是一种不错的解决方案。
|
