IGCT和IGBT的区别
发布日期:2023-11-28
点击次数:536
IGCT（集成门极换流晶闸管）和IGBT（绝缘栅双极晶体管）是两种广泛应用于电力电子和电力传输系统的半导体器件。虽然它们在功能上有一些相似之处，但它们具有独特的特征和应用。
IGCT（集成门极换流晶闸管）：
含义：IGCT 是一种晶闸管，结合了 GTO（门极可关断）晶闸管和 MOSFET（金属氧化物半导体场效应晶体管）的特性。它集成了这两种器件的优点，可提高高功率应用的整体效率和性能。
特征：
高功率工作：IGCT 主要应用在管理高功率应用，可耐高电压、高电流，使其适用于各种工业和电力传输系统。
关断能力：它们具有显着的关断能力，可以承受较大的电流冲击，，确保对系统内功率流的有效控制和调节。
坚固性：IGCT 以其坚固的设计以及强大的抗电应力和机械损坏能力而闻名，可确保在苛刻条件下可靠的性能。
过流和过压保护：它们通常配备内置保护功能，具有较好的反向阻断能力，例如过流和过压保护，增强电源系统的整体安全性和稳定性。
IGBT（绝缘栅双极晶体管）：

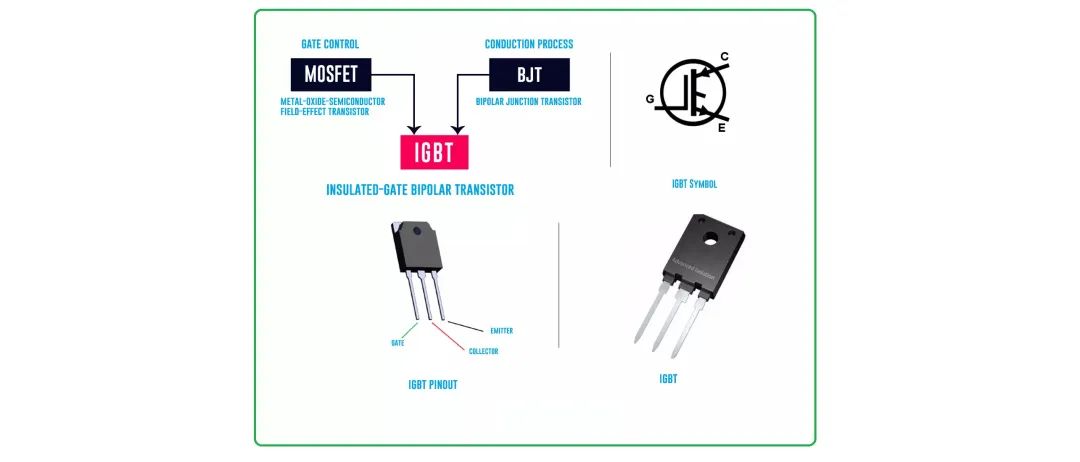

含义：IGBT是一种三端功率半导体器件，结合了MOSFET和BJT（双极结型晶体管）的属性。它广泛应用于需要高效功率控制和开关的各种电子应用中。
特征：
电压和电流处理：处理电压一般在1200V以下，它们可以管理各种电压和电流水平，为多种应用提供灵活性，包括消费电子和工业系统。
高开关速度：IGBT 提供高速开关功能，非常适合需要快速开关和精确功率控制的应用，例如电机驱动和电源。
效率：IGBT的导通损耗较�。虼诵式细撸兄诮谑∧茉床⒓跎俨煌缌Φ缱酉低车墓β仕鸷摹�
外部保护要求：IGBT通常需要外部保护电路以确保安全可靠的运行，特别是在大功率应用中。
正确了解 IGCT 和 IGBT 之间的区别对于为特定电源管理和控制要求选择合适的器件至关重要，可以确保对应器件在各种工业和消费电子应用中高效可靠地运行。
IGCT和IGBT有什么区别？
IGCT（集成门极换流晶闸管）和IGBT（绝缘栅双极晶体管）是广泛应用于电力电子和电力传输的半导体器件。虽然它们的用途相似，但它们在结构、特性和应用方面有明显的差异。
结构：

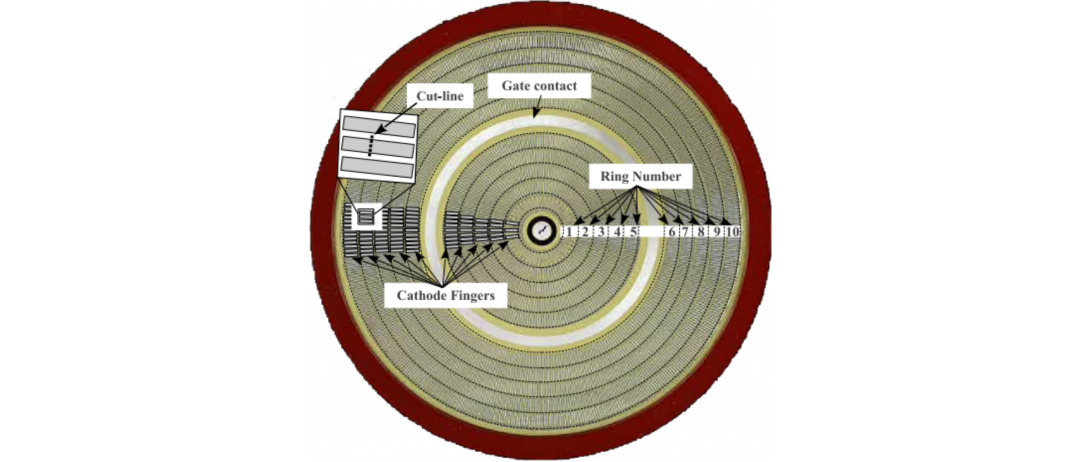

IGCT：IGBT是由一个N型金属氧化物场效应管（MOSFET）和一个PNP型双极晶体管（BJT）组成，而IGCT则是由两个PNP型双极晶体管组成。因此，IGCT的结构更为复杂，且面积更大。
开关速度：
IGCT：关断和开启时间较慢。它们的关断时间相对较长，导致较高的开关损耗并限制了它们在高频应用中的使用。
IGBT ：具有更快的开关速度，使其能够在更高的频率下高效运行。这一特性使它们适合高频应用，需要高速开关的应用，例如电机驱动、电源和逆变器。
电流和电压：
IGCT：通常用于高功率应用，处理高电流和电压，可以承受几千伏的电压等级。它们通常用于高压直流 (HVDC) 输电系统、中高压配电系统和工业电力系统。
IGBT ：适用于低功率和高功率应用，其额定电压和电流根据具体设计和应用要求而变化，主要应用目标是在大功率环境下精准控制一部分电路中的电压电池。它们通常用于消费电子产品、电机控制、能源系统和变速驱动器。
保护和可靠性：
IGCT：IGCT 具有内置保护功能，包括过流和过压保护，使其在高功率应用中更加稳健可靠。
IGBT：IGBT 需要外部保护电路来确保安全运行，因为它们很容易因过流、过压和过热而发生故障。然而，IGBT 技术的进步导致了各种保护功能的集成，以提高其可靠性。
应用：
IGCT：主要用于高功率工业应用，例如高压输电系统、静态无功补偿器 (SVC) 和中高压电机驱动器。
IGBT：广泛应用于各种应用，包括电机驱动、可再生能源系统（风能和太阳能）、不间断电源 (UPS)、电动汽车和家用电器。
IGCT 和 IGBT 都是电力电子中的关键组件，它们的结构差异、开关速度、电流和电压额定值、保护功能和应用领域使它们有所不同。这些差异对于选择适合特定电源控制和转换要求的适当器件至关重要。
|
