ACM6252 单相正弦波/方波（BLDC）直流无刷电机驱动IC解决方案
发布日期:2023-12-20
点击次数:457
引言
无刷直流电机是在有刷直流电动机的基础上发展来的，具有无极调速、调速范围广、过载能力强、线性度好、寿命长、体积小、重量轻、出力大等优点，解决了有刷电机存在的一系列问题，广泛应用于工业设备、仪器仪表、家用电器、机器人、医疗设备等各个领域。由于无刷电机没有电刷进行自动换向，因此需要使用电子换向器进行换向。无刷直流电机驱动器实现的就是这个电子换向器的功能。
主流的无刷直流电机的控制方式目前主要有三种：方波控制（也称为梯形波控制、120°控制、6步换向控制）和正弦波控制、FOC（又称为矢量变频、磁场矢量定向控制）。深圳市永阜康科技有限公司现在大力推广一颗单相正弦波/方波直流无刷电机驱动IC-ACM6252. 工作电压3.1V-18V、工作电流1.2A, 可覆盖大多数中小功率（<1A）的风机、泵机类应用。
产品介绍
ACM6252是一款外置霍尔传感器的单相无刷电机驱动IC。内部集成电机控制算法和电流检测，能够基于霍尔信号控制单相无刷电机静音/ 高效旋转。内部集成4 颗小于500m? 的 MOS保证1.2A电流输出的情况下优异的热性能。TSSOP-16封装，管脚兼容APX9230/M8121；外围极其简单，不到10个阻容
产品性能
•TSSOP- 16封装
•供电电压范围：3.1V–18V
•输出电流：1.2A
•内部集成Power FET导通电阻：500mΩ LS, 500mΩ HS
•速度曲线 ( 多段斜率可选/ 最小转速/ 最高转速 均可调整)
•软起动方式，无启动电流过充
•正弦波或者方波驱动，用户可配置
•灵活的速度控制方式（客户可�。�：
模拟电压
PWM（占空比或者频率）
•丰富的保护机制：MOS过流电机堵转，电压过冲，过温，欠压/ 过压
•极简外围：最简仅需4个阻容
ACM6252应用信息
1、ACM6252脚位图

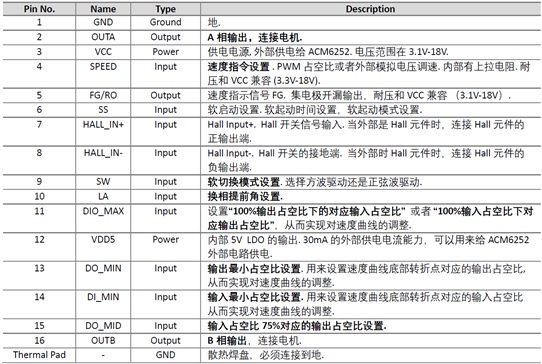

2、ACM6252管脚说明
3、ACM6252 DEMO板原理图
4、ACM6252 DEMO板PCB顶层设计图
5、ACM6252 DEMO板PCB底层设计图
3、ACM6252 DEMO板原理图
4、ACM6252 DEMO板PCB顶层设计图
5、ACM6252 DEMO板PCB底层设计图
|
