你知道LDO与DC－DC器件的区别吗？
发布日期:2024-02-21
点击次数:309
基本概念
应当可以这样理解：DCDC的意思是直流变（到）直流（不同直流电源值的转换），只要符合这个定义都可以叫DCDC转换器，包括LDO。但是一般的说法是把直流变（到）直流由开关方式实现的器件叫DCDC。
LDO介绍

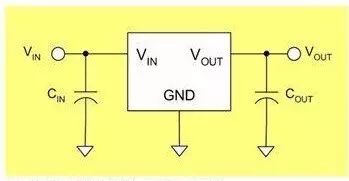

LDO是低压降的意思，这有一段说明：低压降（LDO）线性稳压器的成本低，噪音低，静态电流�。庑┦撬耐怀鲇诺�。它需要的外接元件也很少，通常只需要一两个旁路电容。新的LDO线性稳压器可达到以下指标：输出噪声30μV，PSRR为60dB，静态电流6μA，电压降只有100mV。LDO线性稳压器的性能之所以能够达到这个水平，主要原因在于其中的调整管是用P沟道MOSFET，而普通的线性稳压器是使用PNP晶体管。P沟道MOSFET是电压驱动的，不需要电流，所以大大降低了器件本身消耗的电流；另一方面，采用PNP晶体管的电路中，为了防止PNP晶体管进入饱和状态而降低输出能力， 输入和输出之间的电压降不可以太低；而P沟道MOSFET上的电压降大致等于输出电流与导通电阻的乘积。由於MOSFET的导通电阻很�。蚨厦娴牡缪菇捣浅５�。
如果输入电压和输出电压很接近，最好是选用LDO稳压器，可达到很高的效率。所以，在把锂离子电池电压转换为3V输出电压的应用中大多选用LDO稳压器。虽说电池的能量最後有百分之十是没有使用，LDO稳压器仍然能够保证电池的工作时间较长，同时噪音较低。
如果输入电压和输出电压不是很接近，就要考虑用开关型的DCDC了，为从上面的原理可以知道，LDO的输入电流基本上是等于输出电流的，如果压降太大，耗在LDO上能量太大，效率不高。
DC-DC转换器介绍

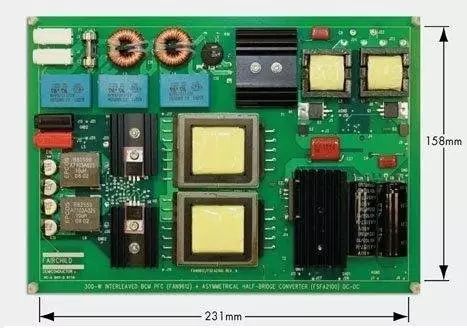

DC-DC转换器包括升压、降压、升/降压和反相等电路。DC-DC转换器的优点是效率高、可以输出大电流、静态电流小。随著集成度的提高，许多新型DC-DC转换器仅需要几只外接电感器和滤波电容器。但是，这类电源控制器的输出脉动和开关噪音较大、成本相对较高。
近几年来，随著半导体技术的发展，表面贴装的电感器、电容器、以及高集成度的电源控制芯片的成本不断降低，体积越来越小。由於出现了导通电阻很小的MOSFET可以输出很大功率，因而不需要外部的大功率FET。例如对于3V的输入电压，利用芯片上的NFET可以得到5V/2A的输出。其次，对于中小功率的应用，可以使用成本低小型封装。另外，如果开关频率提高到1MHz，还能够降低成本、可以使用尺寸较小的电感器和电容器。有些新器件还增加许多新功能，如软启动、限流、PFM或者PWM方式选择等。
总的来说，升压是一定要选DCDC的，降压，是选择DCDC还是LDO，要在成本，效率，噪声和性能上比较。
LDO与DC/DC相比较
首先从效率上说,DC/DC的效率普遍要远高于LDO,这是其工作原理决定的.
其次,DC/DC有Boost,Buck,Boost/Buck,(有人把Charge Pump也归为此类).而LDO只有降压型.
再次,也是很重要的一点,DC/DC因为其开关频率的原因导致其电源噪声很大,远比LDO大的多,大家可以关注PSRR这个参数.所以当考虑到比较敏感的模拟电路时候,有可能就要牺牲效率为保证电源的纯净而选择LDO。
还有,通常LDO所需要的外围器件简单,占面积小,而DC/DC一般都会要求电感,二极管,大电容,有的还会要MOSFET,特别是Boost电路,需要考虑电感的最大工作电流,二极管的反向恢复时间,大电容的ESR等等,所以从外围器件的选择来说比LDO复杂,而且占面积也相应的会大很多。
|
