示波器的分类及应用分析
发布日期:2024-03-29
点击次数:202
示波器是用来显示波形的仪器，显示的是信号电压随时间的变化。因此，示波器可以用来测量信号的频率、周期，信号的上升沿/下降沿，信号的过冲，信号的噪声，信号间的时序关系等等。

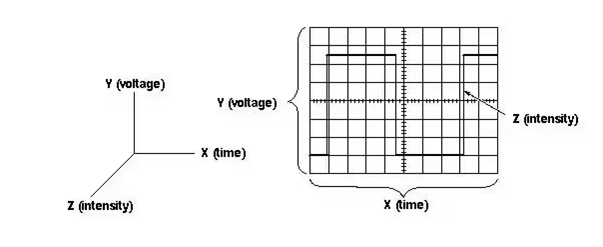

在示波器显示屏上，横坐标（X）代表时间，纵坐标（Y）代表电压，（注，如果示波器有测量电流的功能，纵坐标还代表电流。）还有就是比较少被关注的-亮度（Z），在TEK的DPO示波器中，亮度还表示了出现概率（它用16阶灰度来表示出现概率）。
示波器分为万用示波表，数字示波器，模拟示波器，虚拟示波器，任意波形示波器，手持示波表，数字荧光示波器，数据采集示波器。一般为模拟示波器和数字示波器两类。
在很多情况下，模拟示波器和数字示波器都可以用来测试，不过我们一般使用模拟示波器测试那些要求实时显示并且变化很快的信号，或者很复杂的信号。而使用数字示波器来显示周期性相对来说比较强的信号，另外由于是数字信号，数字示波器内置的CPU或者专门的数字信号处理器可以处理分析信号，并可以保存波形等，对分析处理有很大的方便。
示波器的功用不只是绘制电压—时间图。示波器提供多个输入（也称通道），每个通道都能独立工作。因此，您可以将通道 1 连接到某个器件，并将通道 2 连接到另一个器件。随后，示波器可以绘出通道 1 与通道 2 分别测得的电压之间的比较图。该模式称为示波器的 XY 模式，适用于绘制 I-V 图或 Lissajous 图。

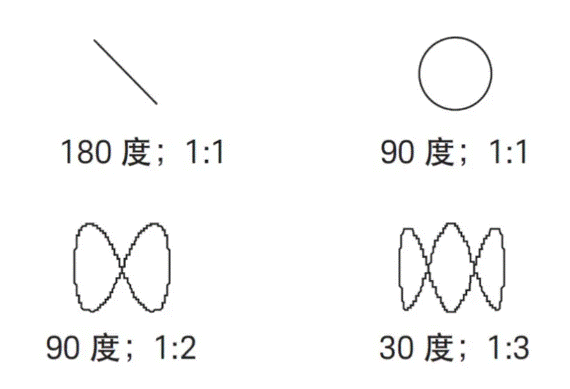

根据 Lissajous 图的形状可以得知两个信号之间的相位差与频率比。图显示了 Lissajous 图及其代表的相位差/频率比。

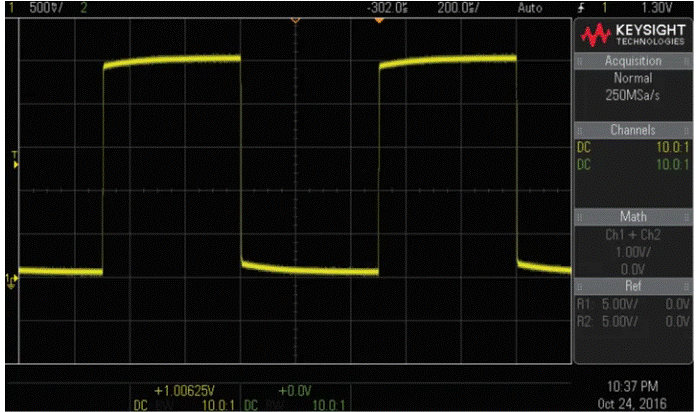

图 在示波器上显示的方波的电压－时间图
示波器的使用实验原理
示波器是一种用来显示和测量电信号波形的仪器，通过示波器可以观察和分析电路中的信号变化。下面是示波器的使用实验原理：
1. 连接电路：首先，将待测电路的输出信号通过信号线连接到示波器的输入端。通常示波器有两个通道，可以同时显示两路信号波形，也可以用外部触发功能触发单个信号波形。
2. 设置示波器参数：通过示波器面板上的各种旋钮和按钮，设置示波器的各项参数，包括触发方式（边沿触发、脉冲触发等）、触发电平、水平扫描速率、垂直灵敏度等。
3. 调节波形显示：根据信号波形的幅值和频率大�。鹘谑静ㄆ鞯拇怪绷槊舳群退缴杷俾剩剐藕挪ㄐ卧谑静ㄆ髌聊簧夏芄磺逦允静⑼暾氏�。
4. 触发信号：设置适当的触发方式和触发电平，确保示波器能够稳定地显示待测信号的波形，并能够捕捉到需要观察的特定信号。
5. 分析波形：通过观察示波器屏幕上显示的波形，分析电路中的信号变化和特征，如频率、幅值、波形形状等，以便进行故障排查、信号分析和电路设计等工作。
示波器通过采集待测电路的信号波形，并在屏幕上显示出来，帮助工程师和技术人员对电路进行观测和分析。通过调节示波器的参数和触发方式，可以获得清晰的信号波形图像，从而更好地理解电路中的信号变化和特性。
|
