为什么说扩频时钟技术是应对EMI的一把好手
发布日期:2024-05-29
点击次数:108
扩频时钟（SSC），全称是Spread Spectrum clock。该技术主要用来降低数字时钟等开关信号产生的EMI，在时钟生成和开关控制器等�？橹泻艹＜�。

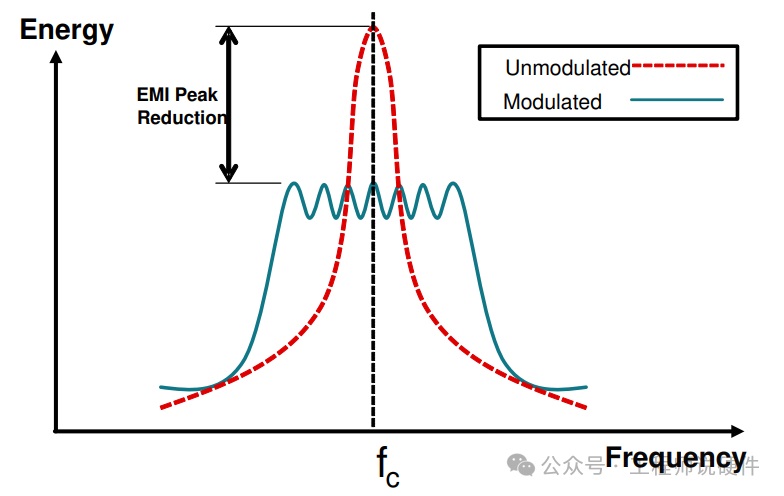

扩频的基本原理就是将原来窄带信号转换为宽带信号，如下频谱图所示，原先单一频点上的能量被分散，避免了单一频点较大的EMI。
从时域角度来讲，就是将原本单一时钟周期的信号进行上下微调。比如先将每个时钟周期以固定偏移量，进行逐步累加n个周期，然后再以同样的偏移量，逐步减少n个周期。这样能保证一段时间内，总的时钟周期数是不变的，但是局部时钟周期是一直在变化的。
如下图所示，对应到频域，就是将单一频点信号转换为了宽带信号。原先单一频点信号所占周期变短了，平均能量也就降低了。
扩频技术目前广泛应用于PCIE、USB3.0、DP等高速串行总线中，在一些开关控制应用中，比如DC-DC电源、D类功放等也有较多的应用。在后续的EMI的调试中，也可以确认下是否支持扩频技术，也许使能后，你的干扰问题就能解决啦。
但是需要注意的是，SSC启用后，一定会增加信号的抖动，在高速串行总线的应用中，可能会增加误码率。所以一定要综合验证哦。
|
