无刷直流电机(BLDC)构成、应用领域及工作原理详解
发布日期:2024-06-22
点击次数:26
无刷直流电机（BLDC）是一种电动机，其结构、应用领域和工作原理如下：

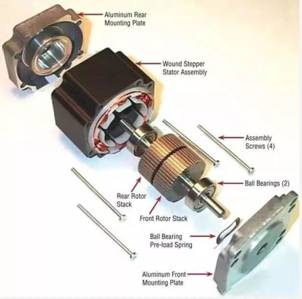

1. 构成：
BLDC电机通常由以下几个主要部件组成：
转子（Rotor）：通常是由永磁体组成，永磁体产生磁场。
定子（Stator）：固定在外壳中的部分，通常由一组绕组和磁铁组成。
传感器：用于检测转子位置和速度，以便对定子绕组中的电流进行适当的开关控制。
控制电路：用于驱动电机，通过适当的电流控制使电机产生旋转力矩。
电源：提供电流给电机，通常是直流电源。

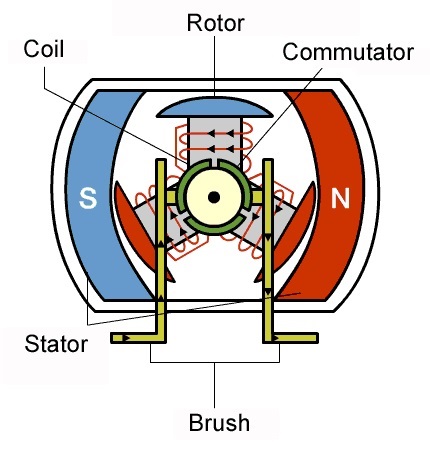

DC电机（有刷电机）的运转示意图

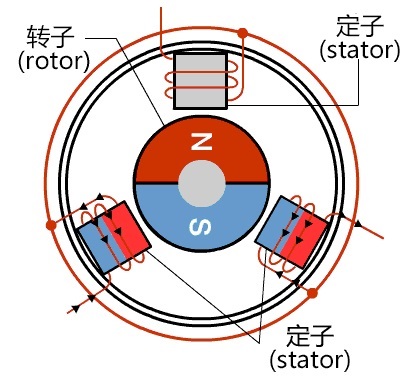

BLDC电机的运转示意图
2. 应用领域：
BLDC电机由于其高效率、高功率密度、低维护和可靠性等特点，在许多领域得到广泛应用，包括但不限于：
家电：例如洗衣机、冰箱、吸尘器等。
汽车和交通工具：例如电动汽车、电动自行车、电动滑板车等。
航空航天：例如飞机的起落架、辅助动力系统等。
工业：例如机械设备、自动化生产线等。
3. 工作原理：
BLDC电机的工作原理基于电机的定子和转子之间的磁场相互作用。BLDC电机通常采用电子控制来驱动，其工作原理如下：
定子磁场产生：当电流通过定子绕组时，产生一个磁场。
转子磁场感应：转子中的永磁体感应定子产生的磁�。蚨�。
电子控制：通过电子控制器，根据传感器反馈的转子位置和速度信息，适时地切换定子绕组的电流，以保持旋转方向和速度。
旋转：根据电子控制器的指令，定子绕组中的电流根据转子位置的变化适时地切换，从而产生旋转力矩，使转子旋转。
|
