TX9116/TX9118概述：
TX9116/TX9118特性：
TX9116/TX9118应用:
TX9116/TX9118典型应用电路图:

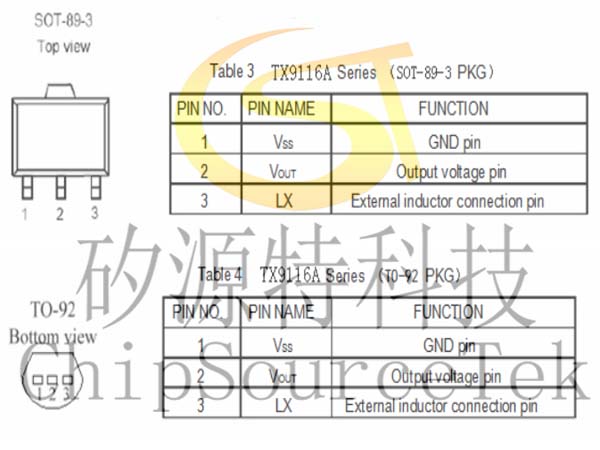

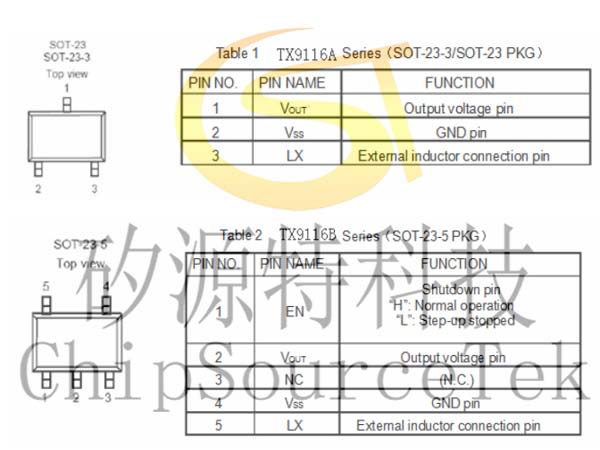

TX9116/TX9118引脚示意图及说明：
TX9116/TX9118功能框图：
TX9116AXX/TX9118AXX是一款具有低待机功耗、高效率的同步升压 DC-DC，待机电流仅15uA。
TX9116AXX/TX9118AXX采用固定导通时间的PFM控制方式，在轻载时自动降低开关频率保持高的转换效率。TX9116AXX/TX9118AXX外围仅需3个元件，即可实现将低输入的电池电压转换到所需要的工作电压。TX9116AXX/TX9118AXX采用专利的控制技术，具有低待机功耗和轻载高效的特点。
TX9116AXX/TX9118AXX能够在保持输出电压升压稳压条件下实现输入电流仅 15uA ，尤其适合对待机时间要求高的应用。TX9116AXX/TX9118AXX提供SOT23、SOT23-3、SOT23-5、SOT89封装。
TX9116AXX/TX9118AXX采用固定导通时间的PFM控制方式，在轻载时自动降低开关频率保持高的转换效率。TX9116AXX/TX9118AXX外围仅需3个元件，即可实现将低输入的电池电压转换到所需要的工作电压。TX9116AXX/TX9118AXX采用专利的控制技术，具有低待机功耗和轻载高效的特点。
TX9116AXX/TX9118AXX能够在保持输出电压升压稳压条件下实现输入电流仅 15uA ，尤其适合对待机时间要求高的应用。TX9116AXX/TX9118AXX提供SOT23、SOT23-3、SOT23-5、SOT89封装。
TX9116/TX9118特性：
低静态功耗：6uA
高效率：可高达 93%
最大工作频率：370KHz
输出电压：2.2V~5.0V（步进 0.1V）
启动电压：0.9V
低纹波、低噪声
TX9116AXX/TX9118AXX提供SOT23、SOT23-3、SOT23-5、SOT89封装
TX9116/TX9118应用:
1~2 节干电池供电的电子设备
电子词典
数码相机
血压计
MP3
�？赝婢�
无线耳机
无线鼠标键盘
医疗器械
防丢器
汽车防盗器
充电器
VCR
PDA等手持电子设备

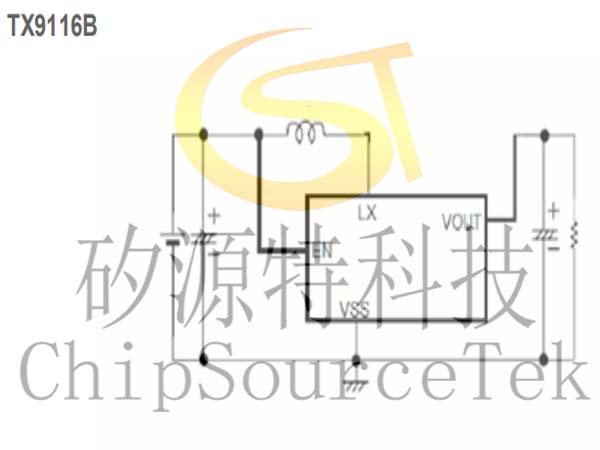

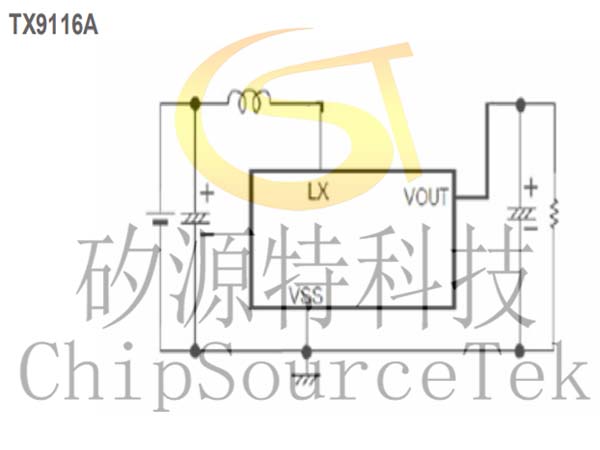

TX9116/TX9118典型应用电路图:
TX9116/TX9118订购信息：
TX9116①②③④⑤
|
Designator
|
Symbol
|
Description
|
|
①
|
A
|
Standard LX
|
|
B
|
With shutdown, LX
|
|
|
②③
|
Integer
|
Output Voltage
(2.1~5.5) e.g:3.0V=②：3；③：0
|
|
④
|
T
|
Package:TO-92
|
|
P
|
Package:SOT89
|
|
|
M
|
Package:SOT23-3
|
|
|
M5
|
Package:SOT23-5
|
|
|
N
|
Package:SOT23
|
|
|
⑤
|
R
|
RoHS / Pb Free
|
|
G
|
Halogen Free
|

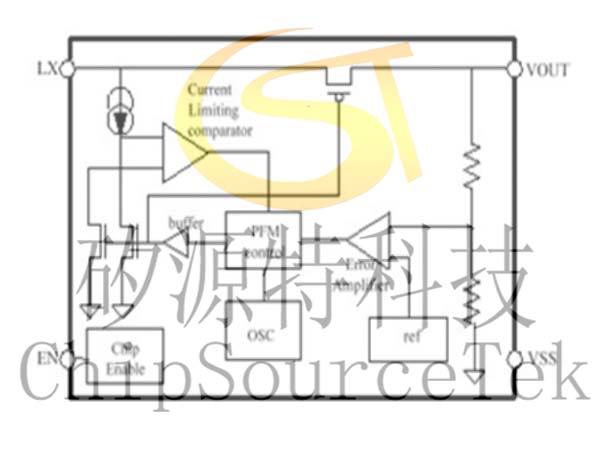

TX9116/TX9118功能框图：
TX9116AXX低待机功耗同步升压DC-DC
TX9116A22NR，TX9116A22PR，TX9116A22M5R，TX9116A22TR，TX9116A27NR，TX9116A27PR，TX9116A27TR，TX9116A27M5R，TX9116A28NR，TX9116A28PR，TX9116A27TR，TX9116A28M5R，TX9116A30NR，TX9116A30PR，TX9116A30TR，TX9116A30M5R，TX9116A33NR，TX9116A33PR，TX9116A33TR，TX9116A33M5R，TX9116A36NR，TX9116A36PR，TX9116A36TR，TX9116A36M5R，TX9116A40NR，TX9116A40PR，TX9116A40TR，TX9116A40M5R，TX9116A45NR，TX9116A45PR，TX9116A45TR，TX9116A458M5R，TX9116A50NR，TX9116A50PR，TX9116A50TR，TX9116A50M5R，
TX9116B22NR，TX9116B22PR，TX9116B22M5R，TX9116B22TR，TX9116B27NR，TX9116B27PR，TX9116B27TR，TX9116B27M5R，TX9116B28NR，TX9116B28PR，TX9116B27TR，TX9116B28M5R，TX9116B30NR，TX9116B30PR，TX9116B30TR，TX9116B30M5R，TX9116B33NR，TX9116B33PR，TX9116B33TR，TX9116B33M5R，TX9116B36NR，TX9116B36PR，TX9116B36TR，TX9116B36M5R，TX9116B40NR，TX9116B40PR，TX9116B40TR，TX9116B40M5R，TX9116B45NR，TX9116B45PR，TX9116B45TR，TX9116B458M5R，TX9116B50NR，TX9116B50PR，TX9116B50TR，TX9116B50M5R，
TX9118A22NR，TX9118A22PR，TX9118A22M5R，TX9118A22TR，TX9118A27NR，TX9118A27PR，TX9118A27TR，TX9118A27M5R，TX9118A28NR，TX9118A28PR，TX9118A27TR，TX9118A28M5R，TX9118A30NR，TX9118A30PR，TX9118A30TR，TX9118A30M5R，TX9118A33NR，TX9118A33PR，TX9118A33TR，TX9118A33M5R，TX9118A36NR，TX9118A36PR，TX9118A36TR，TX9118A36M5R，TX9118A40NR，TX91168A40PR，TX9118A40TR，TX9118A40M5R，TX9118A45NR，TX9118A45PR，TX9118A45TR，TX9118A458M5R，TX9118A50NR，TX9118A50PR，TX9118A50TR，TX9118A50M5R，
TX9118B22NR，TX9118B22PR，TX9118B22M5R，TX9118B22TR，TX9118B27NR，TX9118B27PR，TX9118B27TR，TX9118B27M5R，TX9118B28NR，TX9118B28PR，TX9118B27TR，TX9118B28M5R，TX9118B30NR，TX9118B30PR，TX9118B30TR，TX9118B30M5R，TX9118B33NR，TX9118B33PR，TX9118B33TR，TX9118B33M5R，TX9118B36NR，TX9118B36PR，TX9118B36TR，TX9118B36M5R，TX9118B40NR，TX9118B40PR，TX9118B40TR，TX9118B40M5R，TX9118B45NR，TX9118B45PR，TX9118B45TR，TX9118B458M5R，TX9118B50NR，TX9118B50PR，TX9118B50TR，TX9118B50M5R
