FM25XX概述：
FM25XX系列 是一款低功耗原边反�。≒SR）开关电源芯片，其内部集成了大功率MOSFET管，适用于隔离型的高效低功耗便携式设备充电器应用。FM25XX采用独特具有恒流恒压功能的原边反馈控制技术，以及独特的PFM+PWM技术降低轻载下芯片自身功耗实现高效应用。FM25XX具有输出线损补偿技术，在大电流下保证足够的输出功率。另外FM25XX还集成了过温保护，VCC欠压保护，VCC过压保护，输出短路保护等技术。FM25XX采用紧凑的DIP/SOP封装，便于系统设计布线。FM25XX系列一共提供SOP7，DIP7，SOP8三种封装。
FM25XX有FM2539S,FM2539D,FM2540S,FM2540D,FM2540TS,FM2541S,FM2541SD,FM2541D,FM2542S,FM2542D共十个型号订购，具体参考订购信息表。
FM25XX系列特性：
集成大功率 MOSFET 管
高精度恒压恒流控制
采用 PFM+PWM 模式
待机功耗小于 75mw
无音频噪声
输出短路保护
VCC 过压保护和钳位保护
VCC 欠压保护
过温保护
原边反馈外围元器件少
FM25XX系列一共提供SOP7，DIP7，SOP8三种封装
FM25XX系列应用：
手机等便携式设备的充电器和适配器
LED 驱动电源
FM25XX订购信息：
注明：推荐工作范围是指在该范围内，器件功能正常，但并不完全保证满足个别性能指标。
FM25XX系列典型应用电路图：
FM25XX系列引脚示意图：
DIP-7/SOP-7:
FM25XX订购信息：
| 产品型号 | 封装 | MOS耐压 （VDS） | MOS内阻（Rds_ON） | MOS电流 （ID） | 推荐功率（90~265V） |
| FM2539S | SOP-7 | 650V | 4.2Ω（MAX） | 2A | 10W（5V/2A） |
| FM2539D | DIP-7 | 650V | 4.2Ω（MAX） | 2A | 10W（5V/2A） |
| FM2540S | SOP-7 | 650V | 3.0Ω（MAX） | 3A | 12W（5V/2.4A） |
| FM2540D | DIP-7 | 650V | 3.0Ω（MAX） | 3A | 12W（5V/2.4A） |
| FM2540TS | SOP-8 | 650V | 3.0Ω（MAX） | 3A | 12W（5V/2.4A） |
| FM2541S | SOP-8 | 650V | 2.3Ω（MAX） | 4A | 18W（12V/1.5A） |
| FM2541SD | SOP-8 | 650V | 2.3Ω（MAX） | 4A | 18W（12V/1.5A） |
| FM2541D | DIP-7 | 650V | 2.3Ω（MAX） | 4A | 18W（12V/1.5A） |
| FM2542S | SOP-8 | 650V | 1.5Ω（MAX） | 3A（Cool mos） | 20W（12V/1.7A） |
| FM2542D | DIP-7 | 650V | 1.5Ω（MAX） | 3A（Cool mos） | 24W（12V/2A） |
FM25XX系列典型应用电路图：

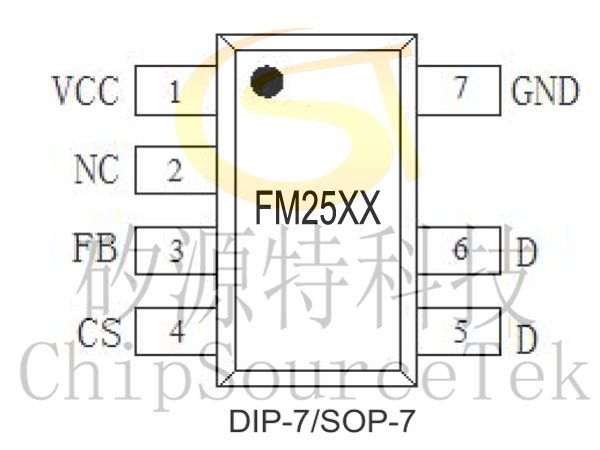

FM25XX系列引脚示意图：
DIP-7/SOP-7:

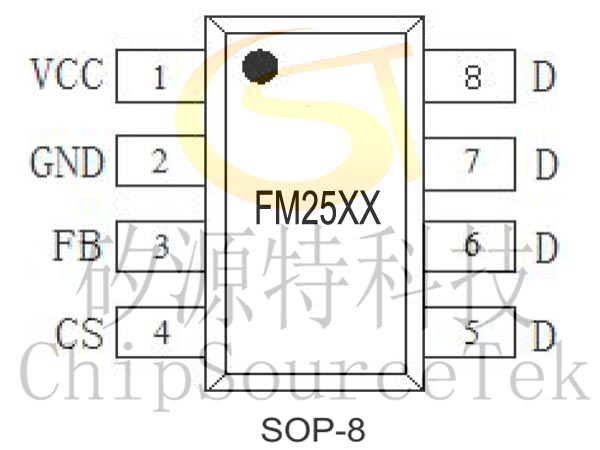

SOP-8:
.jpg)

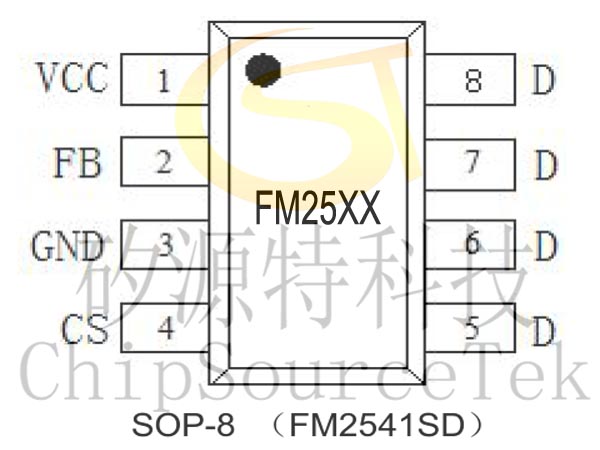

SOP8(FM2541SD):
.jpg)
FM25XX引脚定义：
FM25XX功能框图：
FM25XX封装图：
