HAA9807概述:
HAA9807是一款内置BOOST升压�？椋榔埔�、 AB/D类可切换功能，可以为2Ω的负载提供最高13W连续输出功率的单声道音频功率放大器。
HAA9807内置独特的防破音功能，可根据输出信号的大小自动调整功放的增益，防止输出发生削顶失真， 实现更加舒适的听觉感受。
HAA9807有五个升压电压可供选择，可用于不同的输出功率要求，一个管脚控制五种升压电压值，设计简单，方便。
HAA9807的全差分输入架构和极高的PSRR有效地提高了HAA9807对RF噪声的抑制能力。
HAA9807具有极低的关断电流，极大的延长系统的待 机时间。OCP、OTP、UVLO保护功能增强系统的可 靠性。开启、关闭POP-click抑制功能改善了系统的听觉感受，同时简化系统调试。
HAA9807提供带散热片的ESOP10封装。
HAA9807特性:
AB类、D类切换功能
带限流功能
2种防破音功能，压缩能力-10dB
5种升压可�。�7.5V/7.0V/6.5V/6.0V/5.5V
D类输出功率：
－7.5W (PVDD=7.5V，RL =4Ω，AGC OFF THD+N=10%)
－6.5W (PVDD=7.0V，RL =4Ω，AGC OFF THD+N=10%)
AB类输出功率：
－2.1W (VDD=4.2V，RL =4Ω，升压关闭 THD+N=10%)
－1.5W (VDD=3.7V，RL =4Ω，升压关闭 THD+N=10%)
工作电压：3.0V to 5.5V
低失真和低噪声
开启、关闭POP-click抑制功能
关断电流（<1uA）
OCP、OTP、UVLO保护功能
HAA9807应用:
扩音器
便携式音箱 / 插卡音箱
蓝牙音箱 / AI音箱

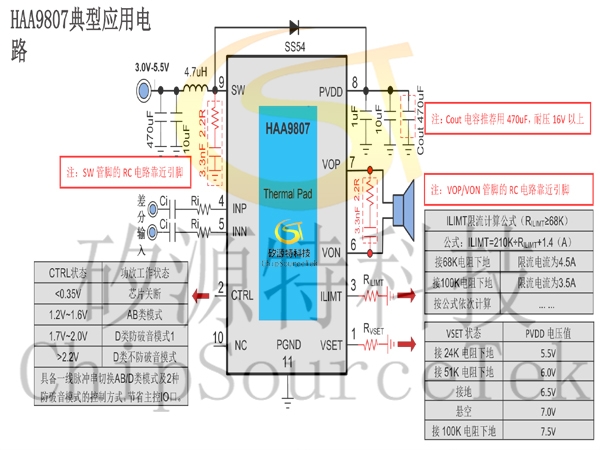

HAA9807典型应用电路:

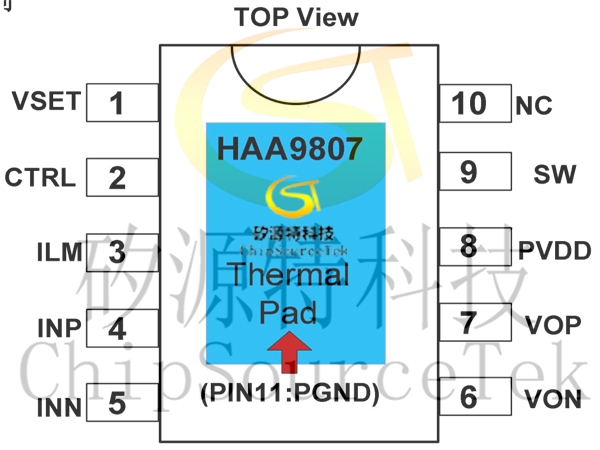

HAA9807引脚排列:

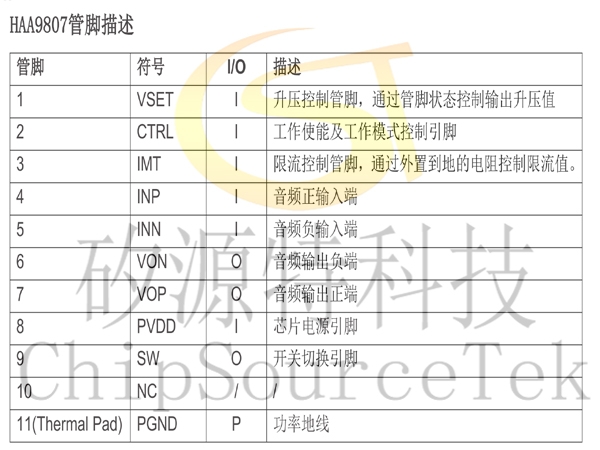

HAA9807管脚描述:
HAA9807订购信息:
|
料号
|
封装
|
表面印字
|
包装
|
|
HAA9807
|
ESOP10
|
HAA9807
XXXXXXXX
|
4000卷
|
HAA9807 BOOST升压输入电源滤波电容的选择:
对于BOOST 升压电路来说，电源的电流主要由电感端流入，电感用来存贮能量并释放给负载，所以流经电感上的电流是 很大的，电感上还有高频纹波，需要有低ESR的电容来吸 收电源端的纹波，减小EMI。 另外由于BOOST电路是给后级功率放大器供电的，电感电流也会随音频信号的频率和大小变化，所以需要再并一个比较大的电容来降低负载变化 对输入电压的影响，提高电路的性能。典型情况下，需要一 个耐压在10V以上，10uF的X7R电容和一个470uF的电解电容做为电源滤波电容，并尽量靠近电感放置。
HAA9807 BOOST升压输出电容:
boost 升压输出电容的容值和ESR 会直接影响boost升压输出电压的稳定性，从而影响功放的整体性能。推荐使用470uF低ESR的电解电容并联X7R 类型的瓷片贴片容106+105搭配方式，保持电容的耐压在16V以上。

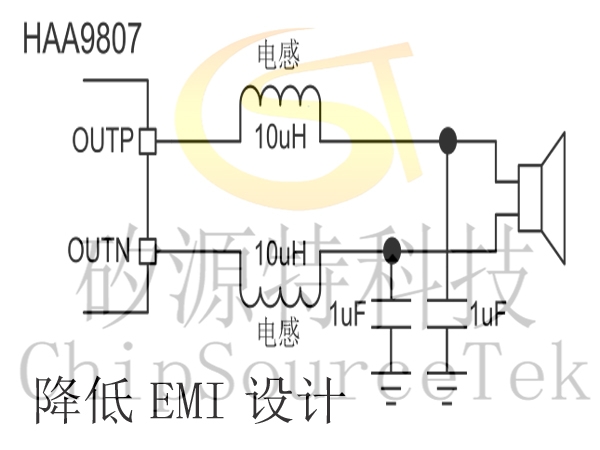

HAA9807 降低EMI设计:
HAA9807 降低EMI设计:

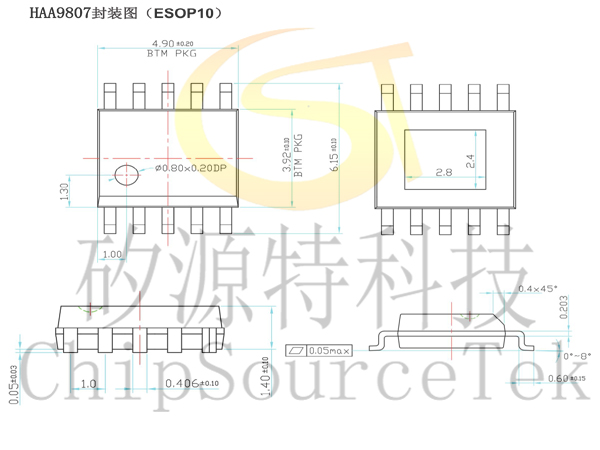

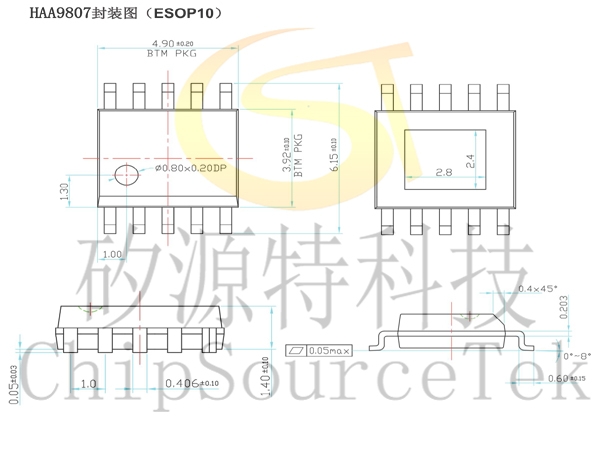

HAA9807封装图（ESOP10）:
