CS8326S概述：
CS8326S是一款内置BOOST升压模块R类音频功率放大器。内置的BOOST升压�？樵�7.5V。可以为4Ω的负载提供7W的恒定功率.AB类D类可切换模式的设计,最大限度的减少音频子系统中功放对FM的干扰.CS8326S在锂电池的供电电压范围内提供了极致的功率输出,使得CS8326S成为便携式音箱设备特别是扩音器产品的最优选择.
CS8326S的全差分架构和极高的PSRR有效地提高了CS8326S对RF噪声的抑制能力。无需滤波器的PWM调制结构及内置的BOOST升压模块,尽可能的减少了外围器件,另外CS8326S内置了过流保护,短路保护和过热保护,有效的保护芯片在异常的工作条件下不被损坏。
CS8326提供了纤小的SOP16L封装形式供客户选择，其额定的工作温度范围为-40℃至85℃。
CS8326S特点：
内置BOOST�？椋珹B类D类集成的特殊R类结构
输出功率
PO at 10% THD+N, VIN = 3.7V
RL = 4Ω 7.0W
PO at 1% THD+N, VIN = 3.7V
RL = 4Ω 5.5W
优异的"噼噗-咔嗒"(pop-noise)杂音抑制能力
工作电压范围：2.5V到5.0V
MUCH功能:功放静音同时,PVDD可输出最高4A的电流
无需滤波的Class-D结构
72%的效率
高电源抑制比(PSRR)：在217Hz下为70dB
启动时间 (260ms)
静态电流 (10mA)
低关断电流 (＜0.1μA)
过流保护，短路保护和过热保护
提供SOP16L封装
CS8326S应用：
便携式蓝牙音箱
扩音器
扩音器
CS8326S订购信息：
| 产品型号 | 封装形式 | 包装类型 | 数量 |
| CS8326S | SOP16L | 管装 | 50 |

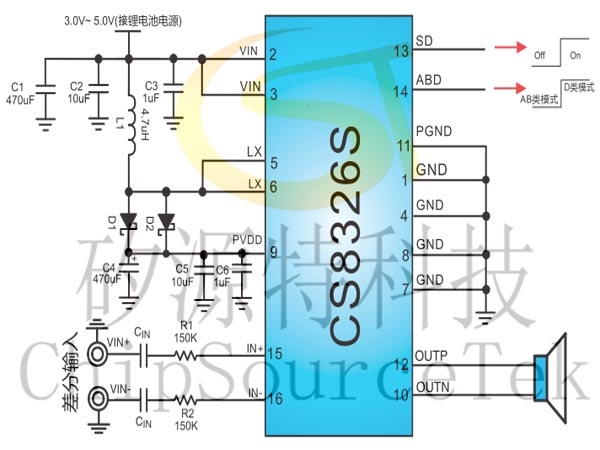

CS8326S典型应用电路图：

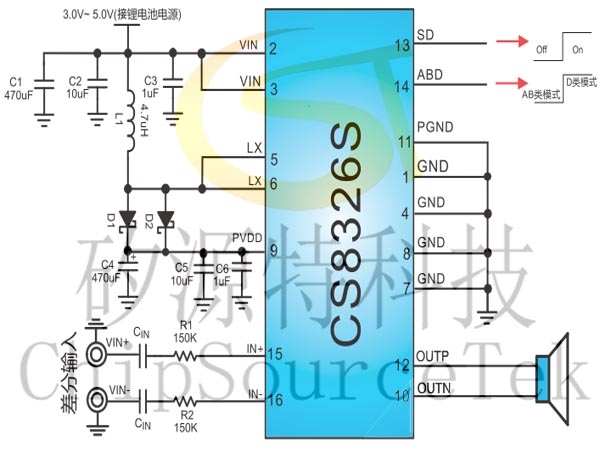

差分输入：

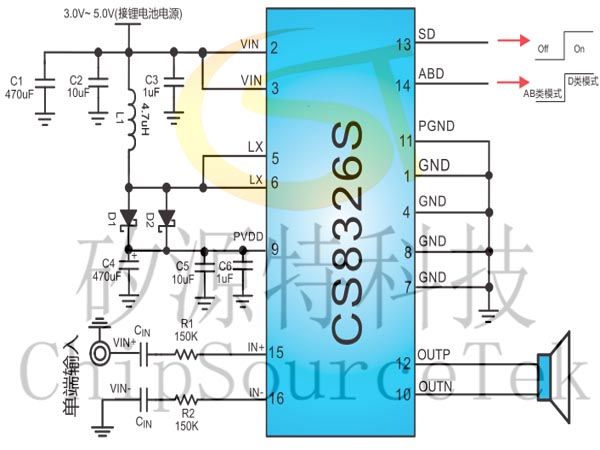

单端输入：

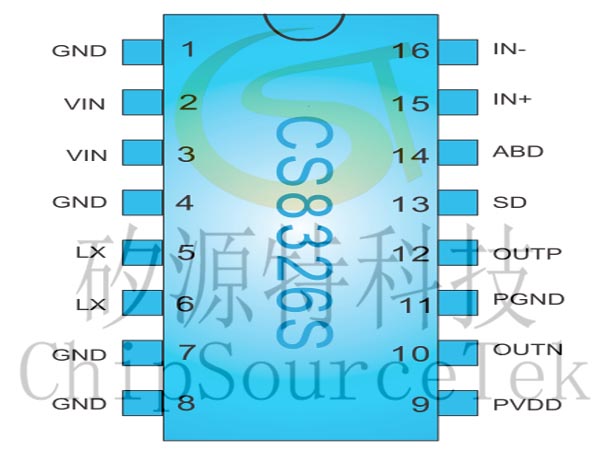

CS8326S引脚分布：

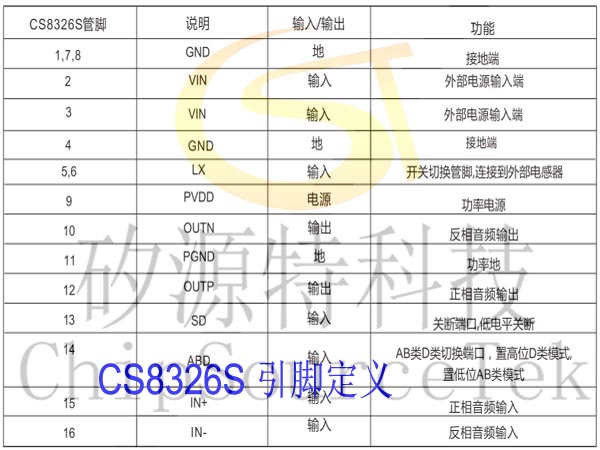

CS8326S引脚定义：

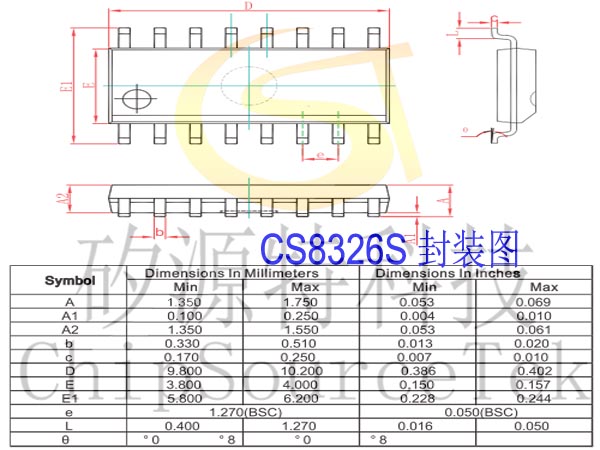

CS8326S封装图：
