NS4818概述：
NS4818是多级恒定输出功率，带有自动增益控制（AGC）功能、内置高效电荷泵升压电源的免滤波器 G类音频功率放大器。芯片持续地检测输出功率并相应调整内部增益，以避免扬声器长时间的过载。
内部集成的电荷泵可以为功放的输出级产生5.9V 的供电电压。在 8Ω负载和锂电池供电条件下，可以持续输出 1W 的恒定功率（THD+N=1%）。NS4818最高效率高达81%，极大延长了播放音乐时电池的续航时间。
NS4818带有多级恒定输出功率的AGC技术可以帮助设计人员选择合适的功率用以匹配不同的扬声器。
NS4818采用WLCSP封装(1.63mm*1.63mm)。
NS4818产品特性描述：
NS4818 是一款集成了电荷泵转换器的高效 G 类音频功放。
全差分放大
由于无输出滤波器的调制结构减少了外部元件的数量，减小了电路板的面积，因此降低了整体成本。当没有输入信号时，正负输出端同相输出 50%占空比的方波，输出互相抵消，所以扬声器负载上没有电压，因此空闲状态下没有电流流过负载。当有信号输入时，占空比会发生改变，对于上升的输出电压，VOP 占空比增加，VON 占空比降低。对于下降的输出电压则相反。两个不相等的输出方波产生了差分的输出信号。
NS4818 是一款带差分输入和输出的全差分放大器，差分输出电压等于差分输入电压乘以增益。NS4818可以用作单端输入，但是在噪音明显的环境下，例如无线对讲机，差分输入可以保证良好的系统噪音抑制。
电荷泵升压转换器
NS4818 内置一个 1.5 倍电荷泵转换器。这个转换器可以将电源电压 VDD 升压输出更高的电压PVDD，给功率输出级供电。通常超过 5.9V 时，过压保护电路会启动，以保护 PVDD 不超过最大允许工作电压。
一线脉冲控制
NS4818 使用一线脉冲控制工作模式，用户可以通过在 SHDN 管脚上输入脉冲信号来选择模式。
模式切换时序
为了避免进入错误的状态，NS4818 应先上电再输入控制信号。当需要切换工作模式时，SHDN 应先拉低超过 1ms，然后再输入新的控制信号。
自动增益控制
AGC 功能可以通过一个内部的 PGA 保证对放大器的自动增益调节，芯片持续检测输出，调整放大器信号通路上的增益。这个功能可以感知音量信息，避免出现喇叭音量过载。增益以 0.5dB 的电压梯度（1dB 的功率梯度）随着音频信号变化，当信号幅度稳定，增益不会变化。长期大功率工作状态下，AGC 功能有效延长了喇叭的寿命。
电源去耦电容
NS4818 是一款高性能的 G 类音频功放，因此需要对电源进行去耦以提高效率和降低 THD。对于高频的瞬态信号，毛刺和数字抖动等干扰信号，需要在离 VDD 管脚尽量近的地方，放置一个低 ESR 的 4.7µF陶瓷电容以保证最好的效果，因为任何电容和芯片之间连线的寄生电感和电阻会降低工作效率。同时为了滤除高频噪声信号，需要放置一个 0.1µF 的电容。
电荷泵充电电容 C PVDD
电荷泵充电电容用于在电源和电荷泵负载之间传递能量，其值直接直接影响电荷泵的负载调整率和输出能力，过小的充电电容会影响电荷泵的负载调整率和输出能力，从而影响功放的输出功率。电荷泵充电电容越大，负载调整率和驱动能力越强。建议选用2.2uF/10V，低 ESR 的 X7R、X5R 陶瓷电容。
磁珠滤波器
当电路敏感频率超过 1MHz，没有 LC 滤波器导致系统无法通过 EMI 测试，可以使用一个磁珠滤波器。该滤波器可以通过 FCC 和 CE 测试，因为两者只测试 30MHz 以上的放射干扰。可以选择一个高频时高阻抗和低频时低阻抗的磁珠，而且有足够电流能力驱动负载。如果低于 1MHz 的 EMI 敏感电路或者喇叭到芯片有较长导线，可以选用 LC 滤波器。使用时确保磁珠尽量靠近 VOP 和 VON 管脚。
输入电阻
NS4818 内部有一个 16.6k?的输入电阻，输入电阻应尽量接近 INN 和 INP 管脚以减小高阻抗节点的噪声影响。
输入电容
输入电容和输入电阻构成高通滤波器，输入电容的值十分重要因为直接影响了电路的低音特性。手机扬声器的喇叭通常不能响应低音，所以转折频率可以设置的高一点。如果转折频率在频带范围内，电容值应预留 10%，因为任何电容值的失配会影响转折频率，并显著增加开机 POP 音。
输入低通滤波电容
由于 DAC 和 CODEC 等解码电路会产生较大的纹波电压，因此 D 类功放和上述解码芯片并联使用时会产生更大的输出噪声。低通滤波器可以有效滤除这些频带之外的噪声和射频噪声，并避免 AGC 功能发生错误。输入差分滤波电容与输入电阻一起，形成了一个低通滤波器，可以用于衰减输入信号的高频分量，当扬声器播放声音尖锐时，可以适当衰减一部分高频信号，使音乐听感柔和、舒适。
TVS 管
为了提高 ESD 系统的表现，需要一对对称的 TVS 管，以保证良好的音质表现，注意管子应靠近喇叭。
PCB布局建议
为充分发挥 NS4818 芯片的性能，PCB 设计必须仔细考虑，尽量遵循以下原则：
1. 电源线长宽比尽量�。匦氲ザ雷呦撸枷叨潭郑矶却笥� 0.75mm，去偶电容必须以最近距离靠近 IC 电源管脚。
2. 升压电容 C1,C2 尽可能靠近 IC，走线短而粗，如有过孔，必须保证过孔的电流强度。PVDD 的电容尽量靠近芯片的 PVDD 脚。
3. 信号输入电容电阻靠近芯片的正负输入端，并且要平行布线。
4. 功率输出端磁珠尽可能靠近 IC 正负输出端，磁珠后要紧接接地的电容，必须保证电容充分接地，输出线宽大于 0.5mm。
NS4818特性：
内置 AGC 功能，4 级恒定输出功率控制：
1.2W, 1W, 0.8W, 0.6W(8Ω)
内置电荷泵电源系统
高工作效率：81%
最大输出功率 P O =2.3W
(R L =8Ω, VDD=4.2V, THD+N=10%)
低 THD+N=0.013%
(f=1kHz, R L =8Ω, P O =0.5W, VDD=3.8V)
内置热保护和过压保护功能
内置 POP 和 CLICK 噪声抑制
高抗射频干扰能力
一线脉冲控制
NS4818采用WLCSP封装(1.63mm*1.63mm)
NS4818应用：
移动手机和平板
便携媒体播放器

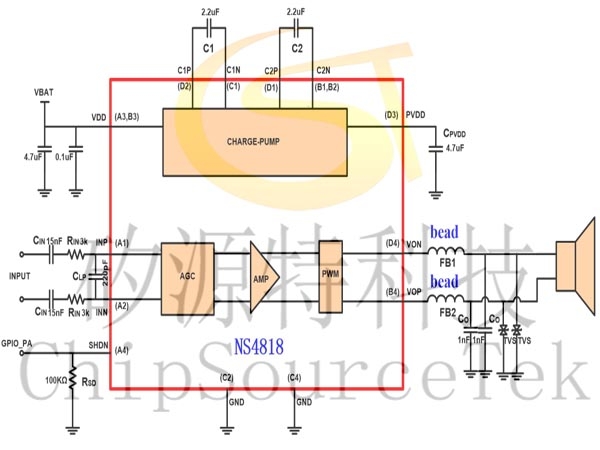

NS4818典型应用电路：

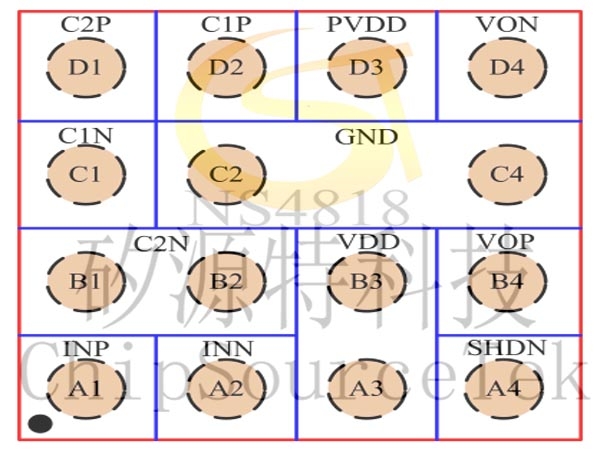

NS4818管脚配置WLCSP的俯视图：
NS4818引脚定义：

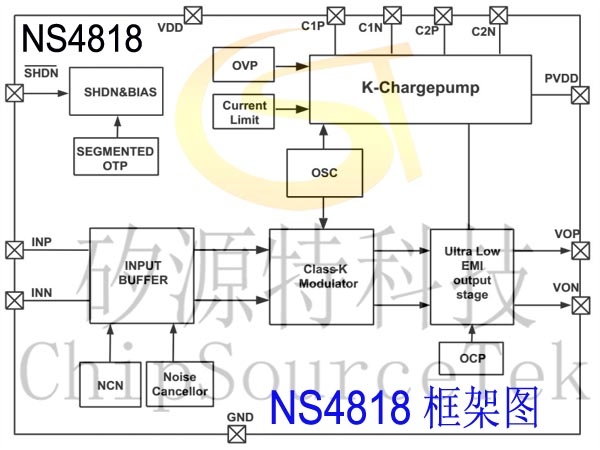

NS4818功能框图：
NS4818典型电路及测试方法：

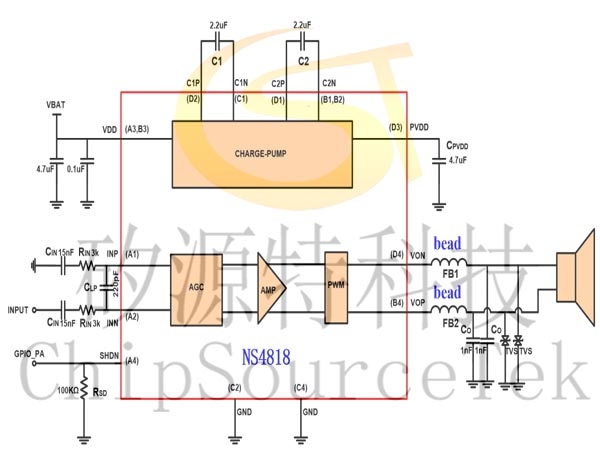

NS4818单端模式：

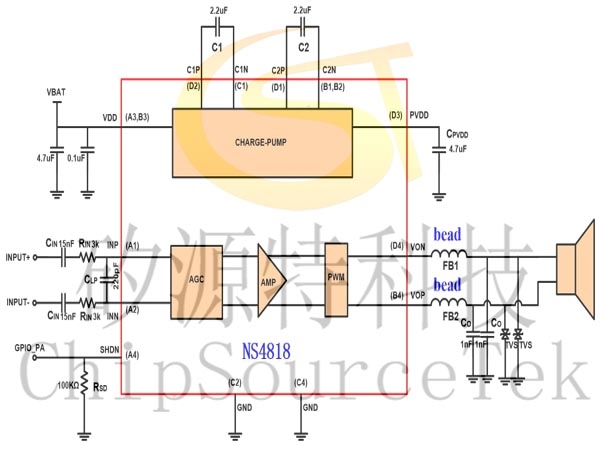

NS4818差分模式：
.jpg)

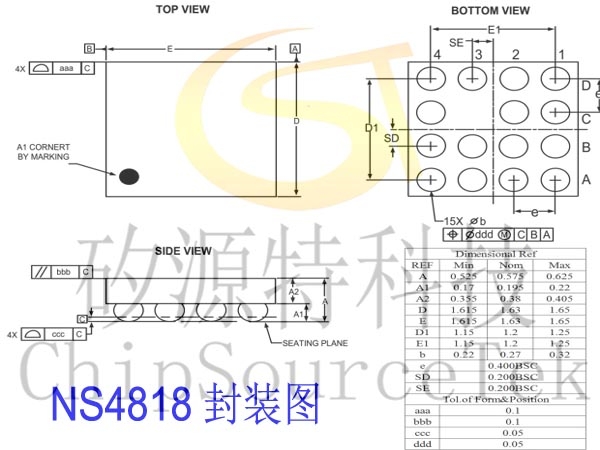

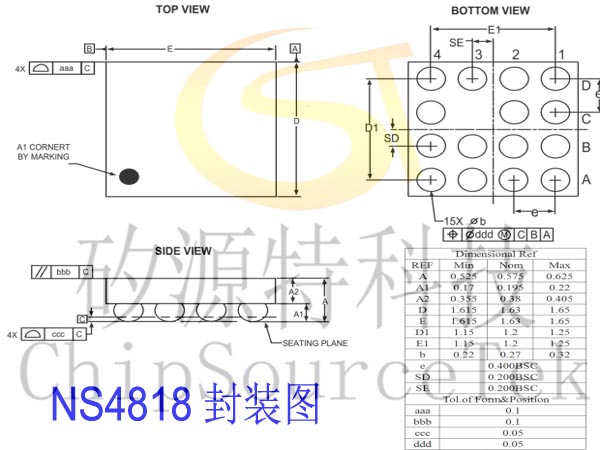

NS4818封装图:
