HAA9809自适应电荷泵升压 自适应电荷泵升压,4 种防破音可选,AB 类/D 类切换,5.4W单声道音频功率放大器
HAA9809是一款电容式升压，带防破音、AB/D类可切换功能，可以为4Ω的负载提供最高5.4W连续输出功率的单声道音频功率放大器。
HAA9809内置独特的防破音功能，可根据输出信号的大小自动调整功放的增益，防止输出发生削顶失真，实现更加舒适的听觉感受，HAA9809还具备动态升压的功能，当输入信号很小的时候电荷泵不升压，为直通模式降低功耗提高效率；当输入信号较大，需要提供更大的动态范围时启动电荷泵升压，在效率和输出功率之间取得完美的平衡。
HAA9809独特的单端输入架构和极高的PSRR有效地提高了HAA9809对RF噪声的抑制能力。HAA9809具有极低的关断电流，极大的延长系统的待机时间。OCP、OTP、UVLO保护功能增强系统的可靠性。开启、关闭POP-click抑制功能改善了系统的听觉感受，同时简化系统调试。
HAA9809提供带散热片的ESOP8L封装
HAA9809内置独特的防破音功能，可根据输出信号的大小自动调整功放的增益，防止输出发生削顶失真，实现更加舒适的听觉感受，HAA9809还具备动态升压的功能，当输入信号很小的时候电荷泵不升压，为直通模式降低功耗提高效率；当输入信号较大，需要提供更大的动态范围时启动电荷泵升压，在效率和输出功率之间取得完美的平衡。
HAA9809独特的单端输入架构和极高的PSRR有效地提高了HAA9809对RF噪声的抑制能力。HAA9809具有极低的关断电流，极大的延长系统的待机时间。OCP、OTP、UVLO保护功能增强系统的可靠性。开启、关闭POP-click抑制功能改善了系统的听觉感受，同时简化系统调试。
HAA9809提供带散热片的ESOP8L封装
HAA9809特性：
4种防破音可选
自适应升压功能，Charge_pump升压至6.6V
D类输出功率：
�。�5. 4 W (VDD=4.5V, RL =4Ω，NCN OFF THD+N=10%)
�。�5. 2 W (VDD=4.2V, RL =4Ω，NCN OFF THD+N=10%)
AB类输出功率：
�。�2W (VDD=4.2V, RL =4Ω，升压关闭 THD+N=10% )
工作电压：2.8V to 5.5V
低失真和低噪声
开启、关闭POP-click抑制功能
关断电流（<1uA）
OCP、OTP、UVLO保护功能
HAA9809提供带散热片的ESOP8L封装
HAA9809应用：
HAA9809提供带散热片的ESOP8L封装
HAA9809应用：
扩音器
便携式音箱 / 插卡音箱
蓝牙音箱 / AI音箱
HAA9809订购信息:
|
料号 |
封装 |
表面印字 |
包装 |
|
HAA9809 |
ESOP8L |
HAA9809 XXXXXXXX |
4000颗/卷 |
HAA9809典型应用电路图：

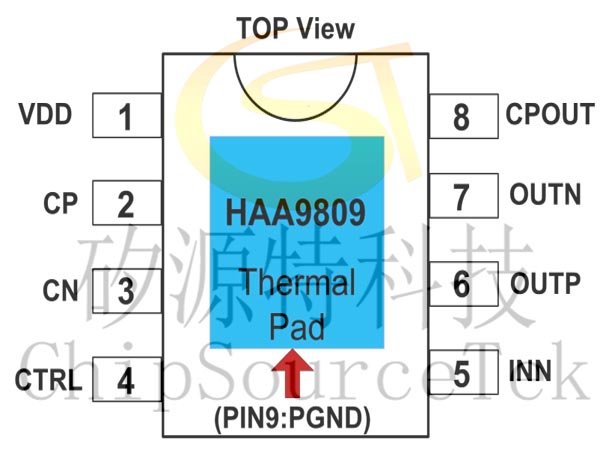

HAA9809引脚分布：

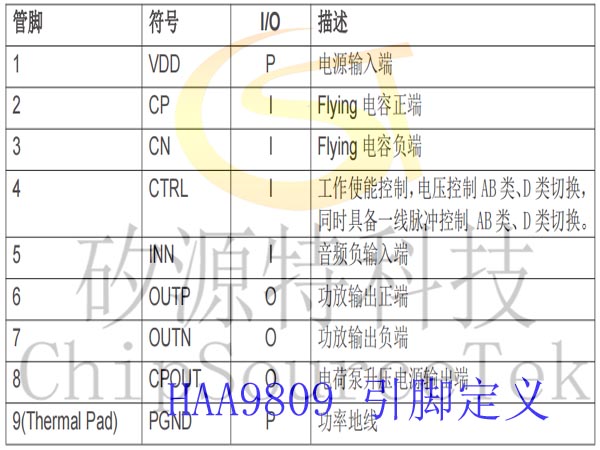

HAA9809引脚定义：

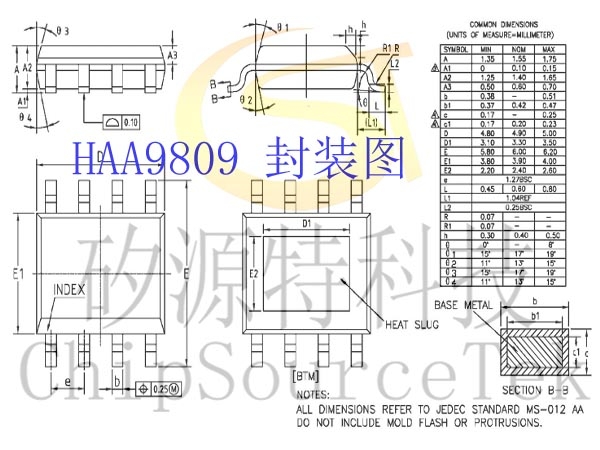

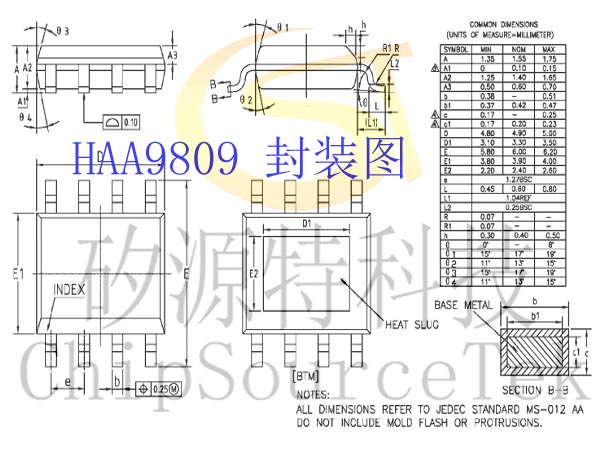

HAA9809封装图：
