LTK5309概述：
LTK5309是一款内置同步电流式BOOST升压，全差分输入、单声道AB/D类超低EMI、无需滤波器、超低底噪、可自动关闭升压带超长续航功能、带有可切换自动增益功能（AGC）的音频功率放大芯片。
内置的BOOST升压�？榭梢钥刂圃�5.5V或6V工作。工作输入电压3V-5V，升压到6V的情况下，THD+N达到10%时，可以在4Ω喇叭上输出4.7W的功率。AB/D类可切换模式，最大限度地减少了音频子系统中功放对FM的干扰。
LTK5309的输出带有自动增益（AGC）功能，可以抑制由于输入的音乐、语音信号幅度过大所引起的输出信号削峰失真，显著提高音质。LTK5309的工作效率超过90%，在输入音量比较小时，内部检测功能会自动关闭升压�？椋蟮靥岣吡讼低承�。
LTK5309采用SOP-16封装
LTK5309是一款内置同步电流式BOOST升压，全差分输入、单声道AB/D类超低EMI、无需滤波器、超低底噪、可自动关闭升压带超长续航功能、带有可切换自动增益功能（AGC）的音频功率放大芯片。
内置的BOOST升压�？榭梢钥刂圃�5.5V或6V工作。工作输入电压3V-5V，升压到6V的情况下，THD+N达到10%时，可以在4Ω喇叭上输出4.7W的功率。AB/D类可切换模式，最大限度地减少了音频子系统中功放对FM的干扰。
LTK5309的输出带有自动增益（AGC）功能，可以抑制由于输入的音乐、语音信号幅度过大所引起的输出信号削峰失真，显著提高音质。LTK5309的工作效率超过90%，在输入音量比较小时，内部检测功能会自动关闭升压�？椋蟮靥岣吡讼低承�。
LTK5309采用SOP-16封装
LTK5309特性：
工作电压范围：3.0V 到 5V
全差分输入，优异的爆破声抑制电路
超低底噪、超低失真
自动增益控制 AGC（可关闭）
自动关闭升压�？椋ば�
VDD=4.2V 下最大输出功率（Non-AGC）
4.7W（4Ω 喇叭，10% THD+N）
VDD=4.2V 下最大输出功率（AGC）
3.6W（4Ω 喇叭，1% THD+N）
低失真：THD+N：0.05%（1kHz，PO=1W）
提供 12dB 的 AGC 动态范围控制
关断电流 < 0.5uA
PSRR：75dB@1kHz
短路保护和过温保护
LTK5309采用SOP-16封装。
LTK5309应用：
蓝牙音箱
插卡音箱
USB 音响
拉杆音箱
2.1 音响

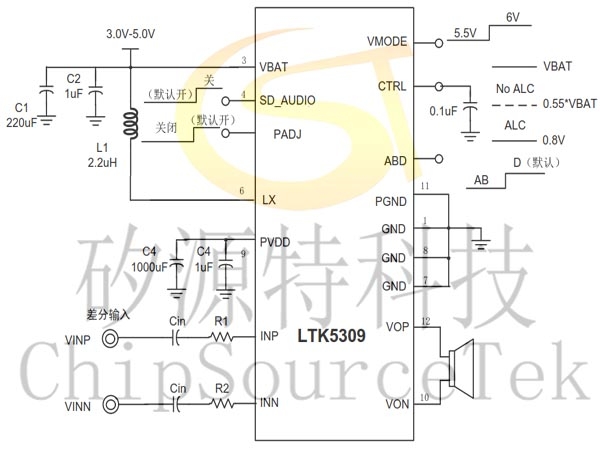

LTK5309 差分输入典型应用电路：

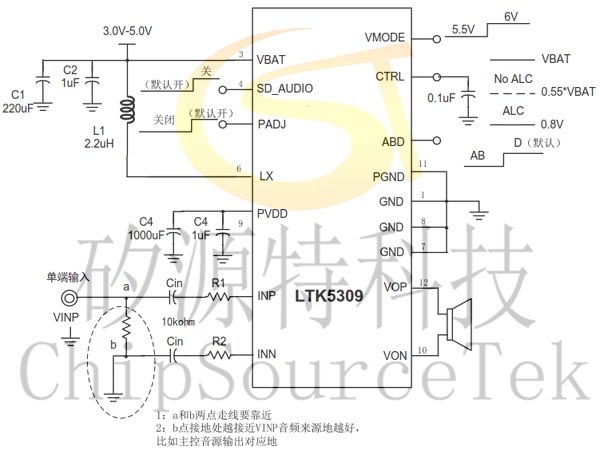

LTK5309 单端输入典型应用电路：

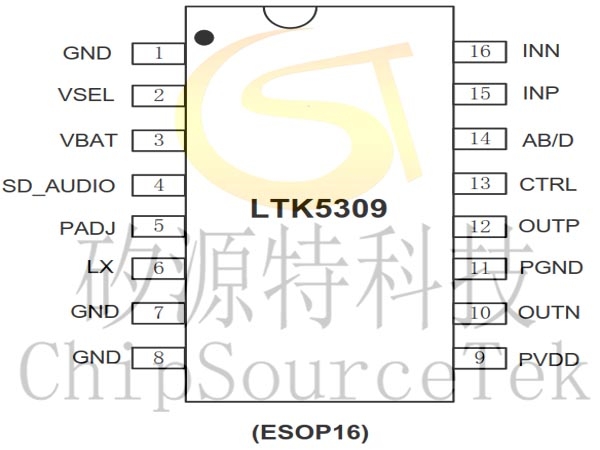

LTK5309引脚分布：

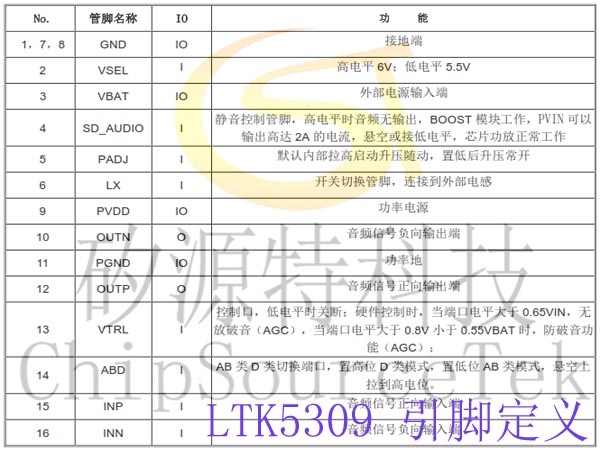

LTK5309引脚定义：
