NS4752概述:
NS4752是一款集成了BOOST升压�？椋哂蟹朗д婀δ艿�5W单声道AB/D类差分输入高效率音频功放。
集成的BOOST�？榭赏ü�/SD_BOOST端的高低电平控制BOOST�？榈目亍５盉OOST�？榭簦山羝的？榈墓ぷ鞯缪股沟�5V，在音频�？榈墓ぷ鞯缪刮�5V的情况下，可以为2Ω的负载提供5.1W的恒定功率且BOOST模块可单独提供高达2.2A恒定的电流输出，当BOOST�？楣乇眨羝的？榈墓ぷ鞯缪刮缭吹缪埂�
NS4752 通过NCN端的高低电平控制其防失真功能的开关，从而动态调整系统增益，不仅有效防止过载输出对喇叭的损坏，同时带来舒适的听觉感受。AB/D类切换功能综合了AB类功放与 D 类功放优势，最大限度的减少了音频子系统中功放对FM的干扰和提高效率。
NS4752无需滤波器的PWM调制结构及反馈电阻内置方式减少了外部元件、PCB面积和系统成本。
NS4752内置过流保护、过热保护及欠压保护功能，有效地保护芯片在异常工作状况下不被损坏。
NS4752采用eTSSOP20封装，额定的工作温度范围为-40℃至 85℃。
NS4752是一款集成了BOOST升压�？椋哂蟹朗д婀δ艿�5W单声道AB/D类差分输入高效率音频功放。
集成的BOOST�？榭赏ü�/SD_BOOST端的高低电平控制BOOST�？榈目亍５盉OOST�？榭簦山羝的？榈墓ぷ鞯缪股沟�5V，在音频�？榈墓ぷ鞯缪刮�5V的情况下，可以为2Ω的负载提供5.1W的恒定功率且BOOST模块可单独提供高达2.2A恒定的电流输出，当BOOST�？楣乇眨羝的？榈墓ぷ鞯缪刮缭吹缪埂�
NS4752 通过NCN端的高低电平控制其防失真功能的开关，从而动态调整系统增益，不仅有效防止过载输出对喇叭的损坏，同时带来舒适的听觉感受。AB/D类切换功能综合了AB类功放与 D 类功放优势，最大限度的减少了音频子系统中功放对FM的干扰和提高效率。
NS4752无需滤波器的PWM调制结构及反馈电阻内置方式减少了外部元件、PCB面积和系统成本。
NS4752内置过流保护、过热保护及欠压保护功能，有效地保护芯片在异常工作状况下不被损坏。
NS4752采用eTSSOP20封装，额定的工作温度范围为-40℃至 85℃。
NS4752主要特性
集成 BOOST 升压模块
AB/D 类工作模式切换功能
NCN 防失真功能
优异的“上电，掉电”噪声抑制
Po=5.1W(Class D,Vdd=3.6V,RL=2Ω,THD=10%)
η=81%( Class D,Vdd=3.6V,RL=4Ω, Po=3.2W)
高 PSRR：-80dB（217Hz）
工作电压范围：2.8V～5.5V
过流保护、过热保护、欠压保护
NS4752提供eTSSOP20 封装
NS4752应用领域
蓝牙音响
扩音器
GPS
便携式电子设备

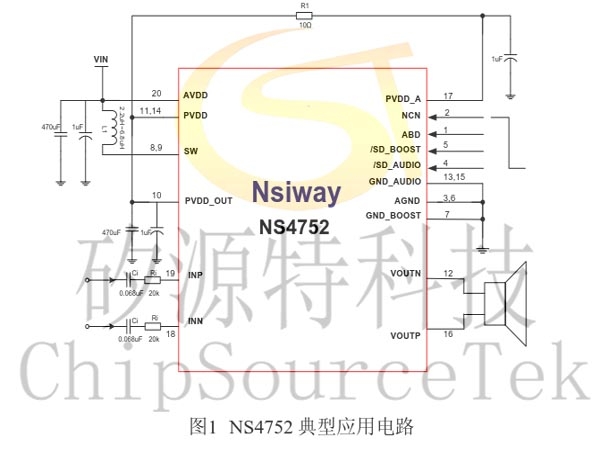

NS4752典型应用电路图

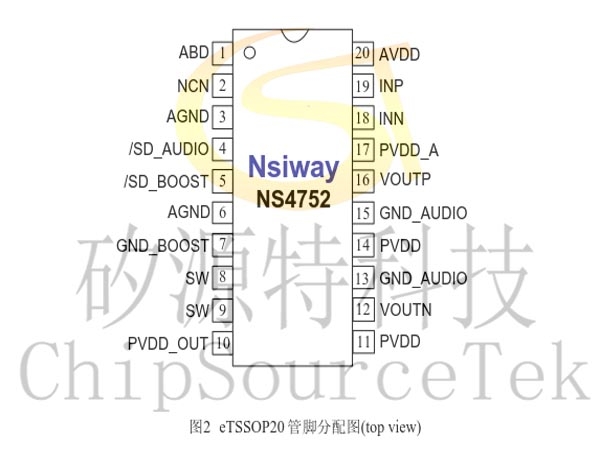

NS4752管脚分配图:

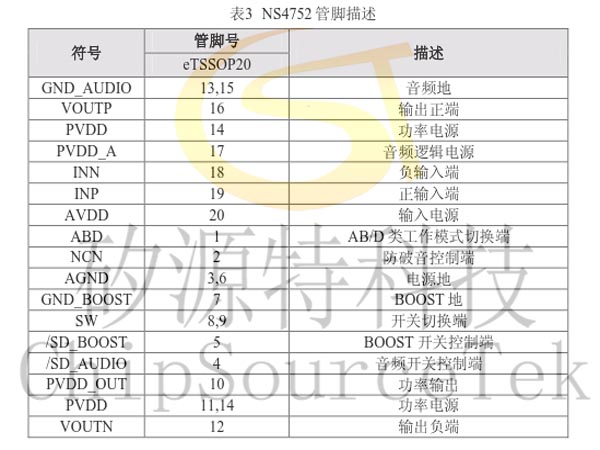

NS4752管脚功能描述：

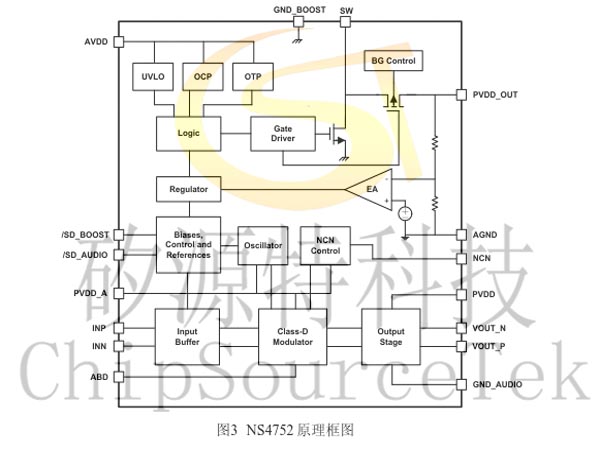

NS4752原理框图：
