NS4156概述
NS4156是一款差分输入，超低EMI，无需滤波器，集成BOOST升压功能的3.8W单声道AB/D类音频功放。芯片可以通过直流电平设置工作模式。
NS4156 采用先进的技术，在全带宽范围内极大地降低了EMI干扰，最大限度地减少了对其他外部元件的影响。其输出无需滤波器的PWM调制结构减少了外部元件、PCB面积和系统成本。
NS4156内置BOOST升压�？椋陲绯�3.6V输入时，通过高效的BOOST电路升压至5.2V给功放级供电，功放级能够向4?负载提供高达3.8W的输出功率。同时80%以上的综合效率更加适合便携式音频系统。
NS4156内置过流保护、过热保护及欠压保护功能，有效地保护芯片在异常工作状况下不被损坏。
NS4156提供ESOP-8 封装，额定的工作温度范围为-40℃至 85℃。
NS4156是一款差分输入，超低EMI，无需滤波器，集成BOOST升压功能的3.8W单声道AB/D类音频功放。芯片可以通过直流电平设置工作模式。
NS4156 采用先进的技术，在全带宽范围内极大地降低了EMI干扰，最大限度地减少了对其他外部元件的影响。其输出无需滤波器的PWM调制结构减少了外部元件、PCB面积和系统成本。
NS4156内置BOOST升压�？椋陲绯�3.6V输入时，通过高效的BOOST电路升压至5.2V给功放级供电，功放级能够向4?负载提供高达3.8W的输出功率。同时80%以上的综合效率更加适合便携式音频系统。
NS4156内置过流保护、过热保护及欠压保护功能，有效地保护芯片在异常工作状况下不被损坏。
NS4156提供ESOP-8 封装，额定的工作温度范围为-40℃至 85℃。
NS4156特性:
工作电压范围：3V-5V
输出功率：
3.8W（CLASS D，3.6V/4Ω，THD=10%）
综合效率最高可达 85%
电平设置工作模式
低底噪声
差分输入
优异的上电，掉电噪声抑制
过流保护、过热保护、欠压保护
NS4156提供ESOP-8 封装
NS4156应用范围:
蓝牙 WiFi 类音响系统
户外便携类音频设备
数码音频系统
NS4156典型应用电路图

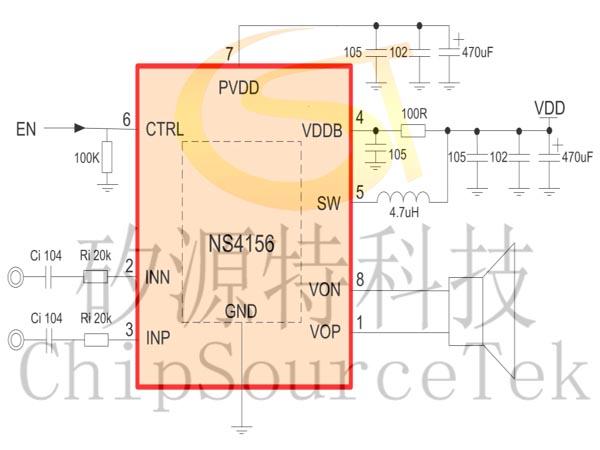

差分输入：

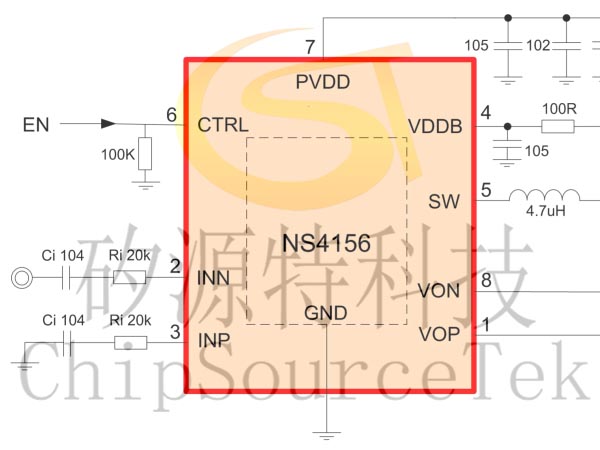

单端输入：

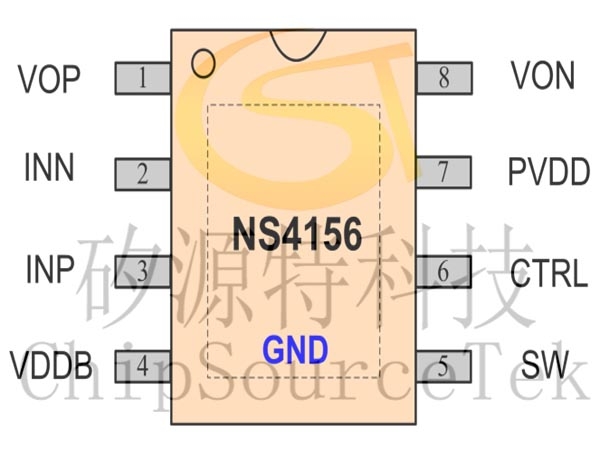

NS4156引脚分布：

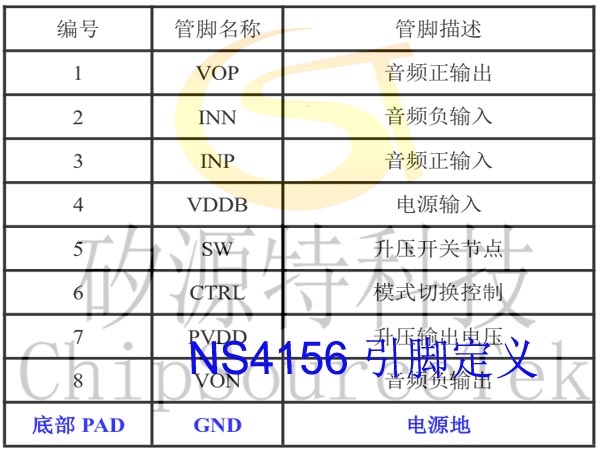

NS4156引脚定义：

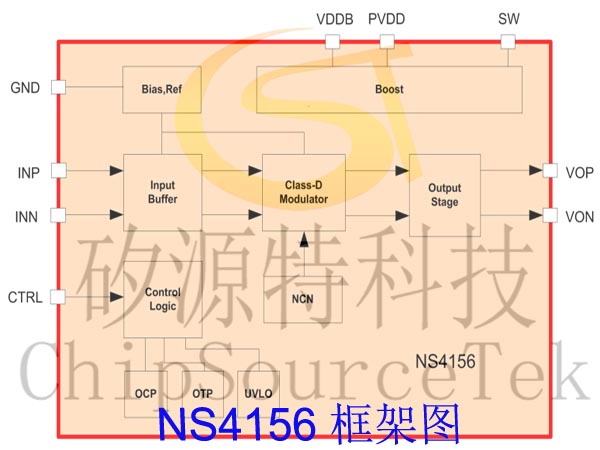

NS4156原理框图：

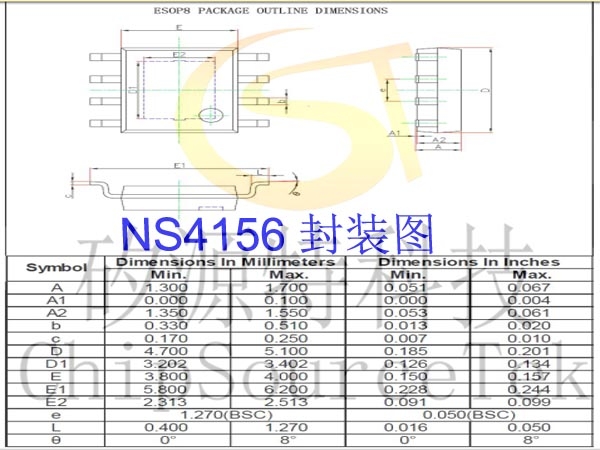

NS4156封装图:
