HAA9805概述：
HAA9805是一款内置BOOST升压�？椋榔埔簟B/D类可切换功能，可以为2Ω的负载提供最高10W连续输出功率的单声道音频功率放大器。
HAA9805内置独特的防破音功能，可根据输出信号的大小自动调整功放的增益，防止输出发生削顶失真，实现更加舒适的听觉感受，HAA9805还具备动态升压的功能，当输入信号很小的时候不升压，提高效率；当输入信号较大，需要提供更大的动态范围时启动升压并根据输入信号大小调整升压值，在效率和输出功率之间取得完美的平衡。
HAA9805的全差分输入架构和极高的PSRR有效地提高了HAA9805对RF噪声的抑制能力。
HAA9805具有极低的关断电流，极大的延长系统的待机时间。OCP、OTP、UVLO保护功能增强系统的可靠性。开启、关闭POP-click抑制功能改善了系统的听觉感受，同时简化系统调试。
HAA9805提供带散热片的ESOP8封装
HAA9805是一款内置BOOST升压�？椋榔埔簟B/D类可切换功能，可以为2Ω的负载提供最高10W连续输出功率的单声道音频功率放大器。
HAA9805内置独特的防破音功能，可根据输出信号的大小自动调整功放的增益，防止输出发生削顶失真，实现更加舒适的听觉感受，HAA9805还具备动态升压的功能，当输入信号很小的时候不升压，提高效率；当输入信号较大，需要提供更大的动态范围时启动升压并根据输入信号大小调整升压值，在效率和输出功率之间取得完美的平衡。
HAA9805的全差分输入架构和极高的PSRR有效地提高了HAA9805对RF噪声的抑制能力。
HAA9805具有极低的关断电流，极大的延长系统的待机时间。OCP、OTP、UVLO保护功能增强系统的可靠性。开启、关闭POP-click抑制功能改善了系统的听觉感受，同时简化系统调试。
HAA9805提供带散热片的ESOP8封装
HAA9805特性：
AB类、D类切换功能
防破音功能，压缩能力-18dB
自适应升压功能，升压至5.7V、7.8V
D类输出功率：
－7.5W (VDD=4.2V, RL =4Ω，NCN OFF THD+N=10%)
－10W (VDD=4.2V, RL =2Ω，NCN OFF THD+N=10%)
AB类输出功率：
－2W (VDD=4.2V, RL =4Ω，升压关闭 THD+N=10%)
工作电压：2.8V to 5.5V
低失真和低噪声
开启、关闭POP-click抑制功能
关断电流（<1uA）
OCP、OTP、UVLO保护功能
HAA9805提供带散热片的ESOP8封装
HAA9805提供带散热片的ESOP8封装
HAA9805应用:
扩音器
便携式音箱 / 插卡音箱
蓝牙音箱 / AI音箱
HAA9805订购信息:

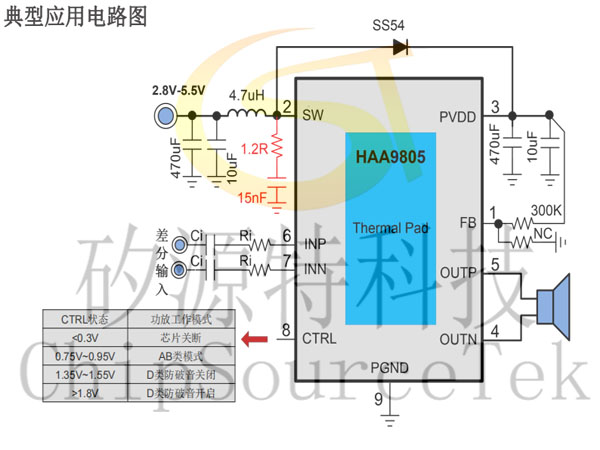

HAA9805典型应用电路图:

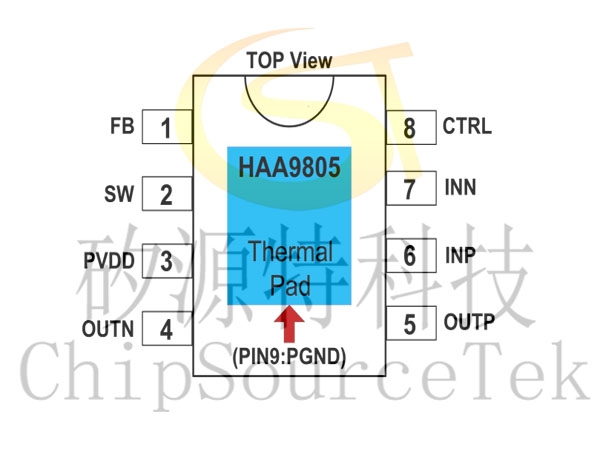

HAA9805功放管脚脚位图:

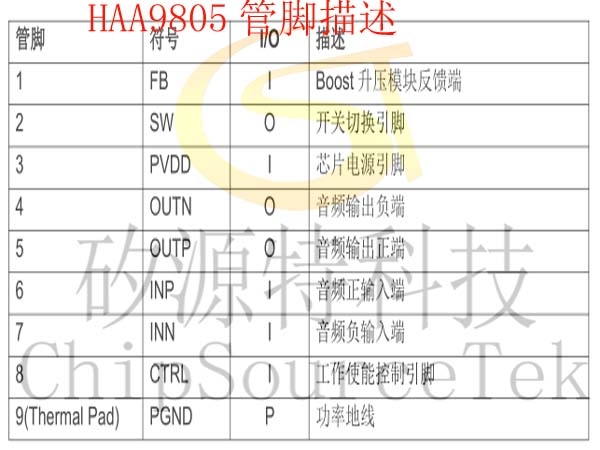

HAA9805管脚描述:
HAA9805封装图:
HAA9805订购信息:
|
料号 |
封装 |
表面印字 |
包装 |
|
HAA9805 |
ESOP8 |
HAA9805（A）PST XXXXXXX |
4000颗/卷 |
HAA9805典型应用电路图:
HAA9805功放管脚脚位图:
HAA9805管脚描述:
HAA9805封装图:
