XYT4257B概述:
XYT4257B是一款兼具高集成度和高可靠性的双节锂电池升压充电管理IC。XYT4257B充电电流可用外部电阻配置，充电系统集成三个环路:输入自适应环路，恒压输出环路，恒流输出环路，为充电系统提供卓越的性能。XYT4257B的升压开关充电转换器的工作频率为650KHz最大2.0A 输入充电，转换效率为89%。XYT4257B输入电压为5V，内置自适应环路，可智能调节充电电流，可匹配所有适配器。
XYT4257B集成功率MOS，采用异步开关架构，使其在应用时仅需极少的外围器件，可有效减少整体方案尺寸，降低BOM成本。XYT4257B集成了完善的保护功能：输入过压、输入欠压、输出短路、输出过压和芯片过温保护。
XYT4257B提供了纤小的ESOP8封装类型供客户选择，其额定的工作温度范围为-40℃至85℃。
XYT4257B特性：
输入电压工作范围 3.6V~5.5V
5V，2.0A 输入异步开关升压充电
涓流/恒流/恒压充电
内置功率 MOS
升压充电效率可达 89%
充电电流外部可调
输入自适应充电，匹配所有适配器
650KHz 开关频率，可支持 2.2uH 电感
支持 LED 充电状态指示
输出过压，短路保护
输入欠压，过压保护
OTP 过温保护
MPL 最大功率限制
XYT4257B应用：
双节串联锂电池充电
对讲机
蓝牙音响
电子烟
电动工具
XYT4257B封装形式：
ESOP-8

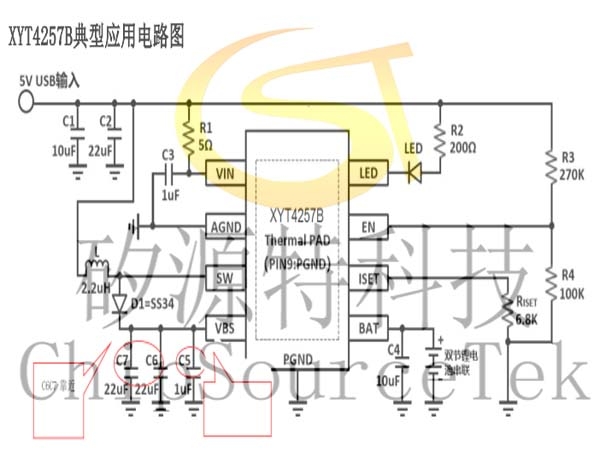

XYT4257B典型应用电路图：
XYT4257B典型应用电路图：
XYT4257B PCB Layout设计注意事项：
（1）电源端走线设计需尽可能的宽，且要单独从电源端走线给XYT4257B供电。
（2）电源端电容需尽量贴近芯片放置。
（3）SW脚的走线设计需尽可能的短，有利于降低EMI。
（4）肖特基二极管与电感的连线需尽可能短且粗，防止过孔跳线。
（5）BOOST�？橹兄饕缌骰芈纷呦呱杓菩杈×康亩糖掖�。
（6）因芯片底部散热片为功率地，需将其与大面积的地相连接，且焊接时需将底部散热片和地可靠连接。

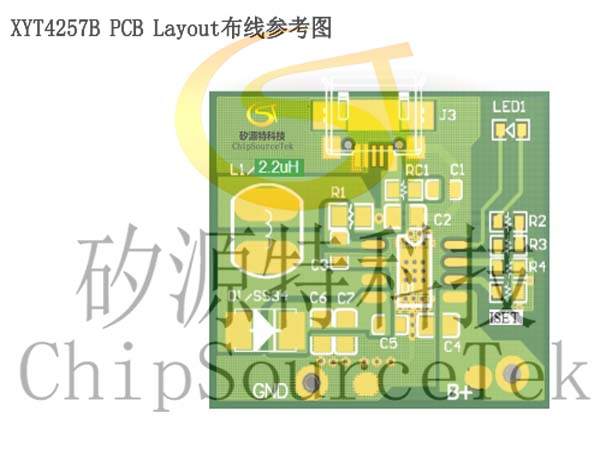

XYT4257B PCB Layout布线参考图：

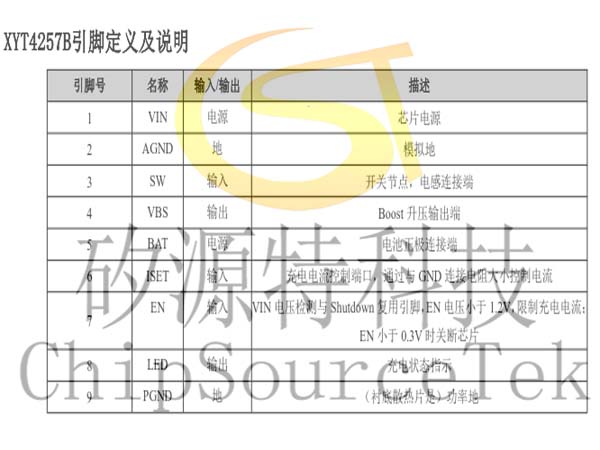

XYT4257B引脚定义及说明：

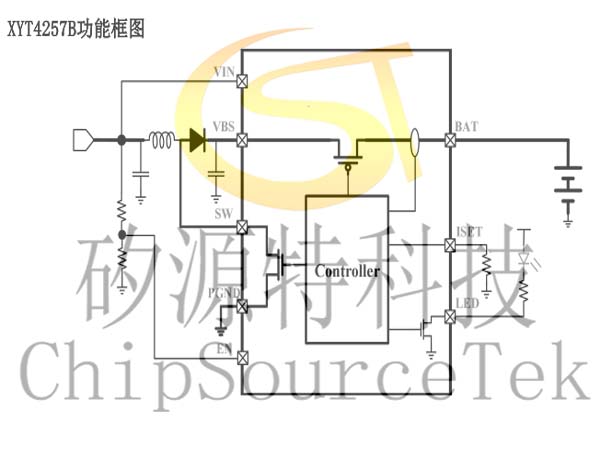

XYT4257B功能框图：
