XS9110A概述：
XS9110A是一款低 EMI，无需滤波器， AB/D类可选式音频功率放大器。14.4V工作电压时，最大驱动功率为25W（VDD=14.4V,4Ω BTL负载，THD<10%），音频范围内总谐波失真噪声小于1％（20Hz～20KHz)；
XS9110A的应用电路简单，只需极少数外围器件；
XS9110A输出不需要外接耦合电容或上举电容和缓冲网络；
XS9110A采用ESOP8封装，特别适合用于小音量、小体重的便携系统中；
XS9110A可以通过控制进入关断模式，从而减少功耗；
XS9110A内部具有过流、欠压、短路以及过热自动关断保护机制；
XS9110A工作稳定，通过配置外围电阻可以调整放大器的电压增益，方便应用。
XS9110A特性:
低EMI，高效率，音质优良
AB/D类切换、单通道
VDD=14.4V，RL=4Ω，Po=25W，THD+N≤10%
VDD=12V，RL=3Ω，Po=23.5W，THD+N≤10%
VDD=12V，RL=4Ω，Po=20W，THD+N≤10%
VDD=7.4V，RL=2Ω，Po=13W，THD+N≤10%
宽工作电压范围5V—15V

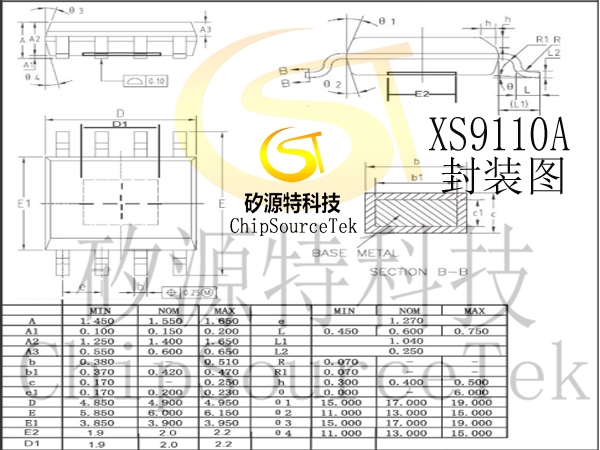

采用ESOP8封装
XS9110A应用:
拉杆音箱、背包音箱
扩音器
大功率蓝牙音箱 、声霸

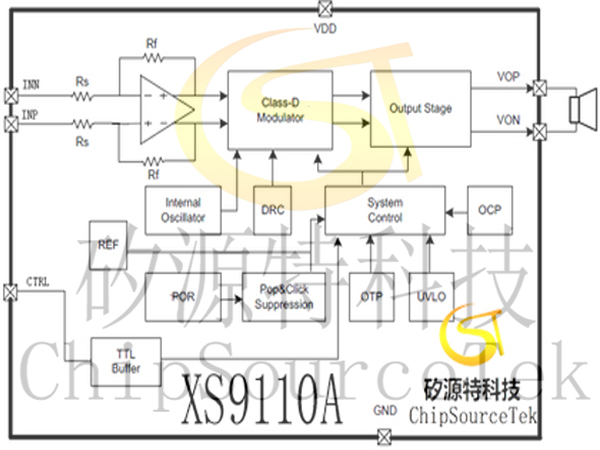

XS9110A原理框图:
XS9110A定购信息:
|
芯片型号 |
封装类型 |
包装类型 |
最小包装数量（PCS） |
备注 |
|
XS9110A |
ESOP8 |
管装 |
100/管 |
|

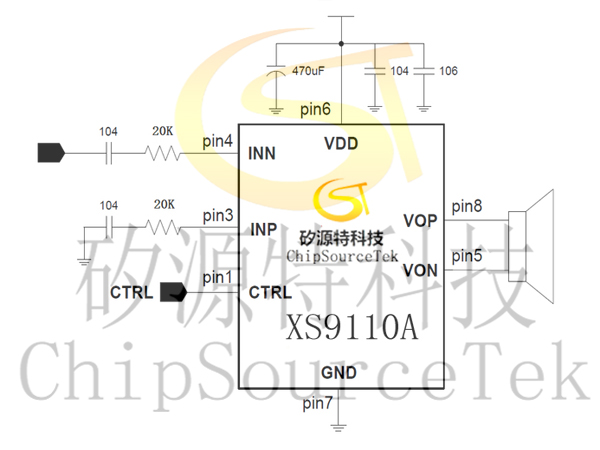

XS9110A典型应用电路:
XS9110A PCB layout建议
在大多数使用中，使用磁珠滤波器就能满足EMC要求。但是D类功放的开关边沿变化非�？欤虼耍赑CB layout的过程中需要仔细考虑。针对噪声以及系统的电磁兼容（EMC）要求，建议如下：
1. 电源上的去耦电容尽量靠近电源地管脚。对不同噪声源以及干扰相应的电源去耦电容要预留贴片位置。
2. 输出电流环路尽量小。无论是磁珠或者电感和电容构成的滤波器，应尽可能的靠近输出管脚。此部分电路尽可能远离敏感信号线（如音频输入信号线）和电路。
3.地线，电源线尽量短，尽量加宽走线。
4.散热片应当合理的焊接在PCB板的散热区域内，芯片附近区域多铺铜箔以加强芯片和PCB的散热。

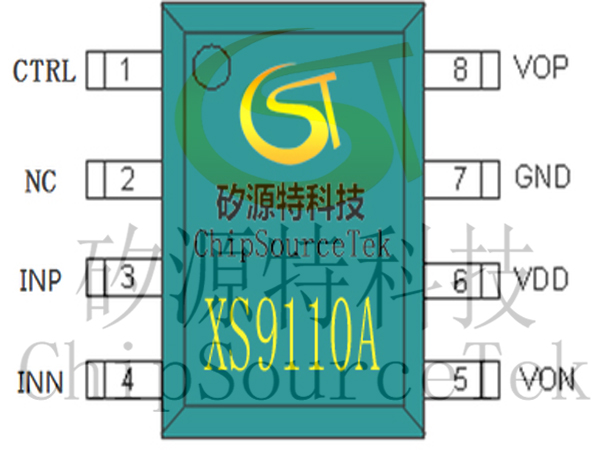

XS9110A引脚分布图:
XS9110A管脚描述:
|
管脚号 |
符号 |
描述 |
|
1 |
CTRL |
使能控制管脚，以及AB/D类模式控制管脚 |
|
2 |
NC |
空脚 |
|
3 |
INP |
音源正相输入端 |
|
4 |
INN |
音源负相输入端 |
|
5 |
VON |
负相输出端 |
|
6 |
VDD |
电源 |
|
7 |
GND |
地 |
|
8 |
VOP |
正相输出端 |
