HAA9202B概述：
HAA9202B是一款FM无干扰、AB/D类可切换、高效率、无滤波器的6.5W单声道音频功率放大器；超低的EMI非常适合应用于带FM功能的便携式设备中。
HAA9202B的单端输入架构和极高的PSRR有效地提高了HAA9202B对RF噪声的抑制能力；无需滤波器的PWM调制结构及增益内置方式减少了外部元件、PCB面积和系统成本，并简化了设计；高达90%的效率，快速地启动时间和纤小的封装尺寸使得HAA9202B成为便携式音频产品的最佳选择。
HAA9202B具有极低的关断电流，极大的延长系统的待机时间；OCP、OTP、UVLO保护功能增强系统的可靠性；开启、关闭POP-click抑制功能改善了系统的听觉感受，同时简化系统调试。
HAA9202B提供带散热片的ESOP8L封装。
HAA9202B特性：
AB类、D类切换功能
2种防破音可�。榔埔粞顾醴段�-10dB
D类输出功率：
-6.50W(VDD=5.5V，RL=2?，THD+N=10%)
-3.98W(VDD=5.5V，RL=4?，THD+N=10%)
AB类输出功率：
-6.15W(VDD=5.5V，RL=2?，THD+N=10%)
-3.95W(VDD=5.5V，RL=4?，THD+N=10%)
工作电压范围：2.5V to 5.5V
低失真和低噪声
开启、关闭POP-click抑制功能
关断电流(<1uA)
OCP、OTP、UVLO保护功能
HAA9202B应用：
扩音器
便携式音箱/插卡音箱
蓝牙音箱/USB音箱

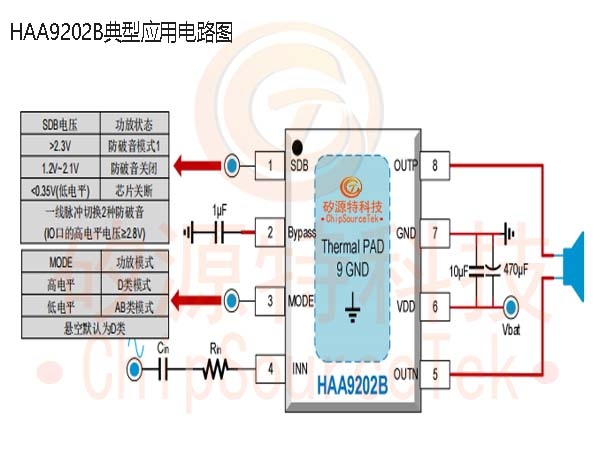

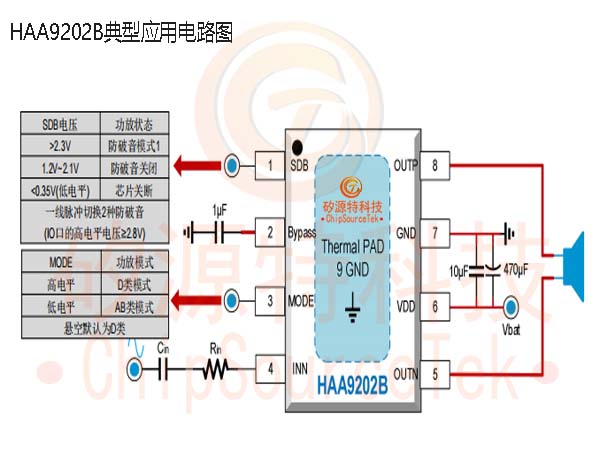

HAA9202B典型应用电路图：

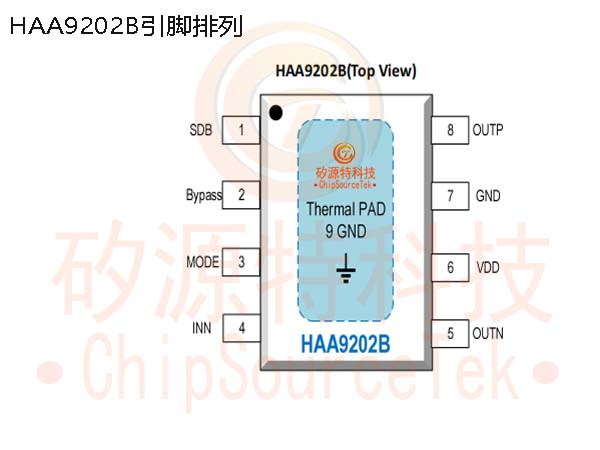

HAA9202B引脚排列：

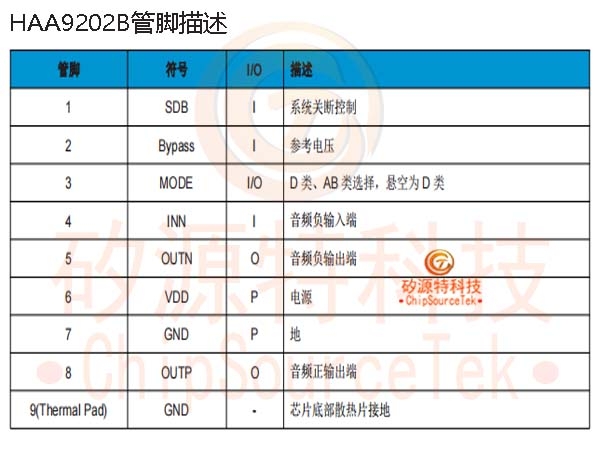

HAA9202B管脚描述：
HAA9202B订购信息：
|
料号
|
封装
|
表面印字
|
包装
|
|
HAA9202B
|
ESOP8L
|
 |
4000颗/盘(卷带)
|

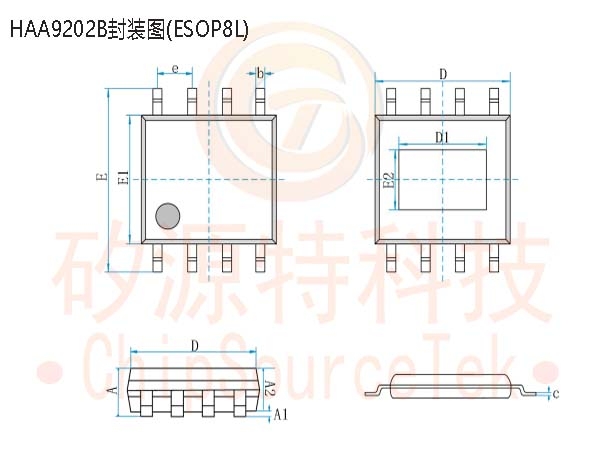

HAA9202B封装图(ESOP8L)：
